Dacor EHR Ventilation Hood User Manual



PLANNING
GUIDE
Web: http://www.Dacor.com
Corporate Phone: 800-793-0093
Specifications are subject to change without notice.
See installation instructions for additional details.
7.11
30”, 36”, 42”, 48”, 54” Wide
Hoods
EH, EHR & MH Wall Mount
Range Hoods
1/3

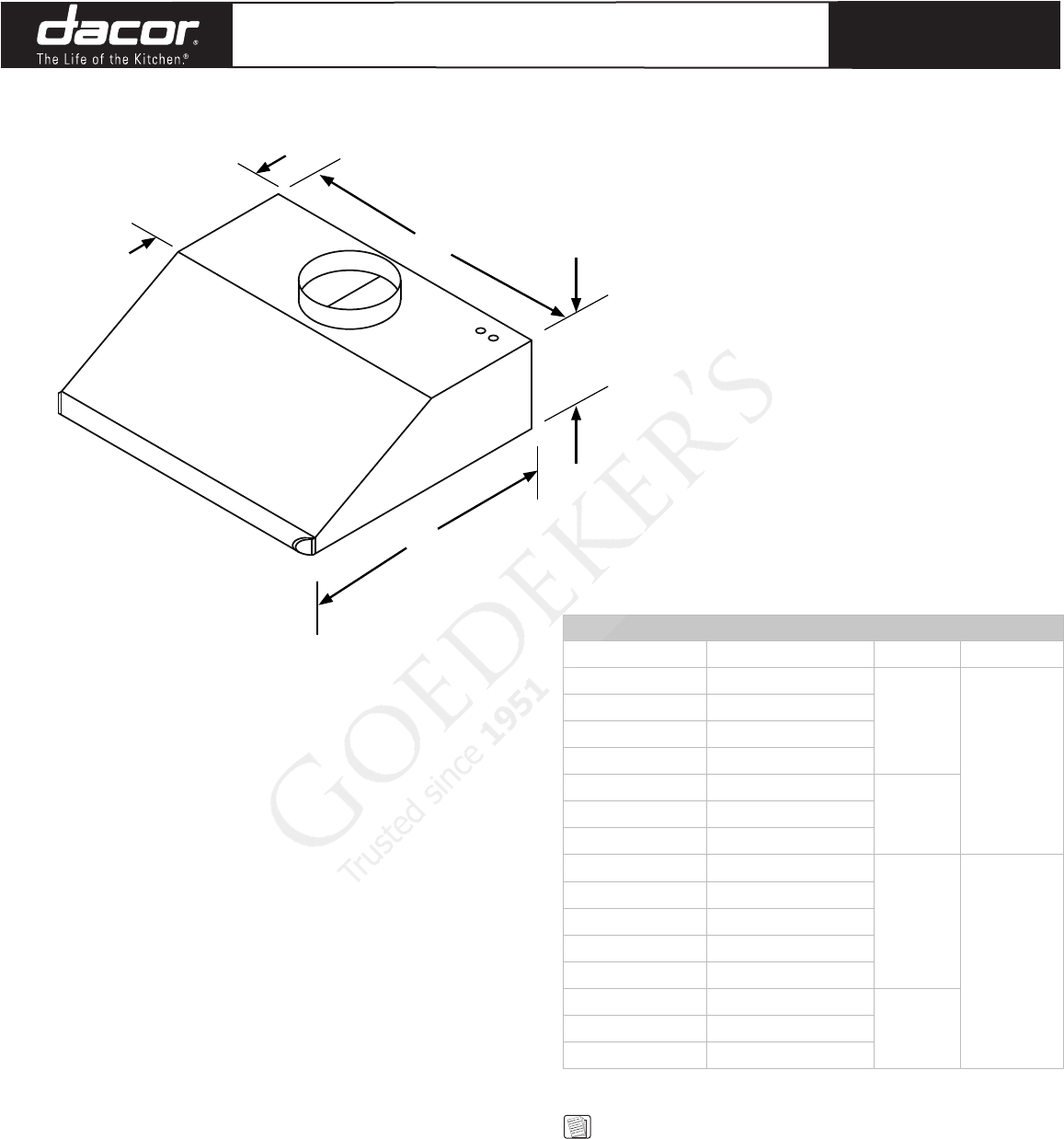

OVERALL DIMENSIONS
Model A B C
EH/EHR3012 29 7/8” (75.9 cm)
26 7/8”
(68.3 cm)
12 3/8”
(31.4 cm)
EH/EHR3612 35 7/8” (91.1 cm)
EH/EHR4212 41 7/8” (106.4 cm)
EH/EHR4812 47 7/8” (121.6 cm)
MH3012 29 7/8” (75.9 cm)
25 1/2”
(64.8 cm)
MH3612 35 7/8” (91.1 cm)
MH4812 47 7/8” (121.6 cm)
EH/EHR3018 29 7/8” (75.9 cm)
26 7/8”
(68.3 cm)
18”
(45.7 cm)
EH/EHR3618 35 7/8” (91.1 cm)
EH/EHR4218 41 7/8” (106.4 cm)
EH/EHR4818 47 7/8” (121.6 cm)
EH/EHR5418 53 7/8 (136.8 cm)
MH3018 29 7/8” (75.9 cm)
25” 1/2
(64.8 cm)
MH3618 35 7/8” (91.1 cm)
MH4818 47 7/8” (121.6 cm)
11 7/8”
(30.2 cm)
A
B
C
OVERALL DIMNENSIONS
NOTES:
1. The exhaust duct(s) and electrical wiring can be
connected from either the top or the back of the hood.
Revised
04/28/08
