INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE GAS
Importante Advertencia de Seguridad
Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurarla al piso instalando los soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plasticó en el horno.
Si no se instalan los soportes antivuelco, la estufa se
puede volcar si se coloca exceso de peso en una puerta
abierta o si un niño se sube a ella. Se pueden ocasionar
lesiones graves causadas por los líquidos calientes
derramados o por la estufa misma.
Siga las instrucciones que más abajo se indican para
instalar los soportes antivuelco.
Si la estufa es movida a otro lugar, los soportes
antivuelco deben también ser movidos e instalados en la
estufa.
Herramientas Necesarias:
Llave de tuerca de 5/16" (8 mm) o destornillador para
tornillos de cabeza plana
Llave inglesa
Taladro eléctrico
Broca de 3/16" (4.8 mm) de diámetro
Broca para taladro de mampostería de 3/16" (4.8 mm)
de diám. (si se está instalando en concreto).
Instrucciones de Instalación del
Soporte Antivuelco
1. Estufa de 30": El soporte antivuelco debe de ser instalado
en el lado derecho o izquierdo en la parte trasera de la
unidad.
2. El soporte-base debe de fijarse al piso en la parte poste-
rior. Cuando los fije al piso, asegúrese que los tornillos no
toquen ningún cable eléctrico o instalaciones de plomería.
Los tornillos provistos funcionaran en madera o concreto.
3. Desdoble la plantilla de papel y colóquela en el piso con
la parte posterior y los bordes laterales colocados
exactamente donde la parte posterior y los lados de la
estufa serán localizados cuando este instalada. (utilice el
diagrama en el cuadro 14 para situar el soporte si la plantilla
no está disponible.)
4. Marque en el piso la localización de los agujeros de
montaje demostrados en la plantilla (posición derecha y
izquierda). Para una instalación más fácil, los agujeros 1/
2"(1.3 centímetros) de diámetro y 3/16" (4.8 milímetros)
de profundidad pueden perforarse en el piso.

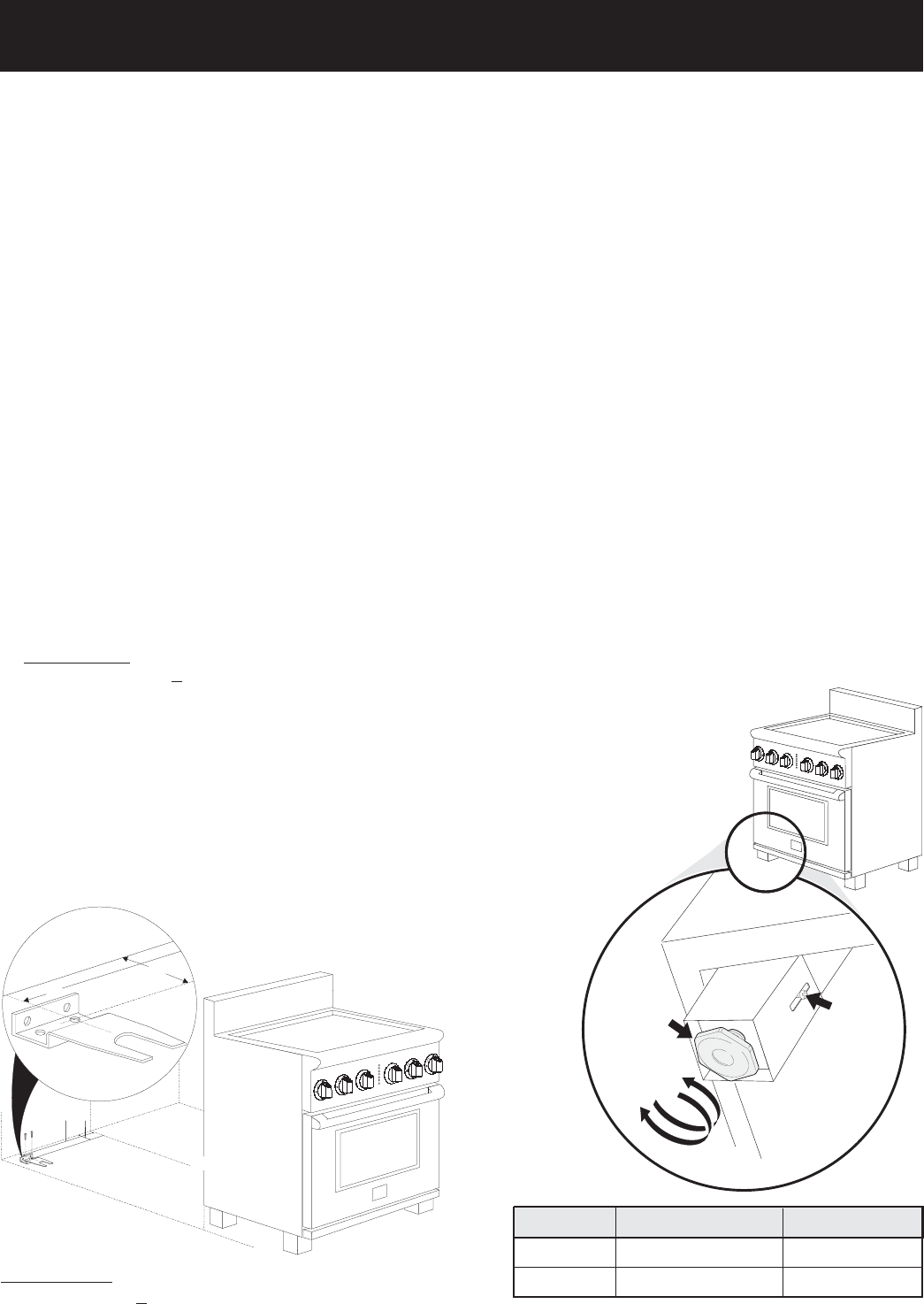

5. Quite la plantilla y coloque los soportes en piso (véase
figura 13). Alinee los agujeros en soporte con las marcas
en piso y una el soporte usando los tornillos proporcionados.
El soporte se debe asegurar al piso sólido. Si se ajusta a
un piso concreto, primero taladre agujeros con un diámetro
de 3/16"(4.8 milímetros) usando un taladro de la
albañilería.
6. Nivele la estufa si es necesario, ajustando las 4 patas
niveladoras con una llave ajustable. Afloje el tornillo que
fija la pata decorativa y levántelo para alcanzar la pata
de nivelación. Dé vuelta a la pata de nivelación a la
izquierda para levantar la estufa o a la derecha para bajar
la estufa (véase la figura 14).
Reemplace las patas
decorativas según su conveniencia.
7. Antes de deslizar la estufa hacia su posición final; tome la
nota del número de serie y de modelo para referencia
futura. Deslice la estufa a su lugar y asegúrese que las
patas traseras estén ancladas en los soportes. La estufa
podrá necesitar ser inclinada levemente hacia un lado
mientras que se está empujando para permitir que las
patas posteriores se alineen con los soportes.
8. Después de la instalación, verifique
visualmente que los soportes
antivuelco estén correctamente
enganchados (anclados).
Base de la estufa
Pata
Niveladora
Disminuir
Aumentar
Tornillo
de la pata
decorativa
Figura 14
Estufa de 30": El soporte antivuelco debe de ser instalado
en el lado derecho o izquierdo en la parte trasera de la unidad.
AB
Estufa 30" 11 5/16 (28.7 cm) 2 1/2 (6.4 cm)
Estufa 36" 14 5/16 (36.4 cm) 1 5/8 (4.1 cm)
A
B
A
B
Pared
Línea central
Pared
Figura 13
