Version 9/05 - Page 10
4. La cheminée sʼinstalle au mur par deux fixations (2 de
la FIGURE 5). Noter la position des fixations. La fixation
supérieure doit être installée à environ 1/8 po du plafond.
La fixation inférieure doit être installée au point inférieur du
manchon de la cheminée supérieure.
Déterminer lʼemplacement approprié pour chaque fixation
et les installer au mur. SʼASSURER QUE LES FIXATIONS
SONT BIEN INSTALLÉES AU MUR.
5. Déterminer et faire toutes les coupes nécessaires dans le
mur pour les conduits. Installer les conduits avant la hotte.

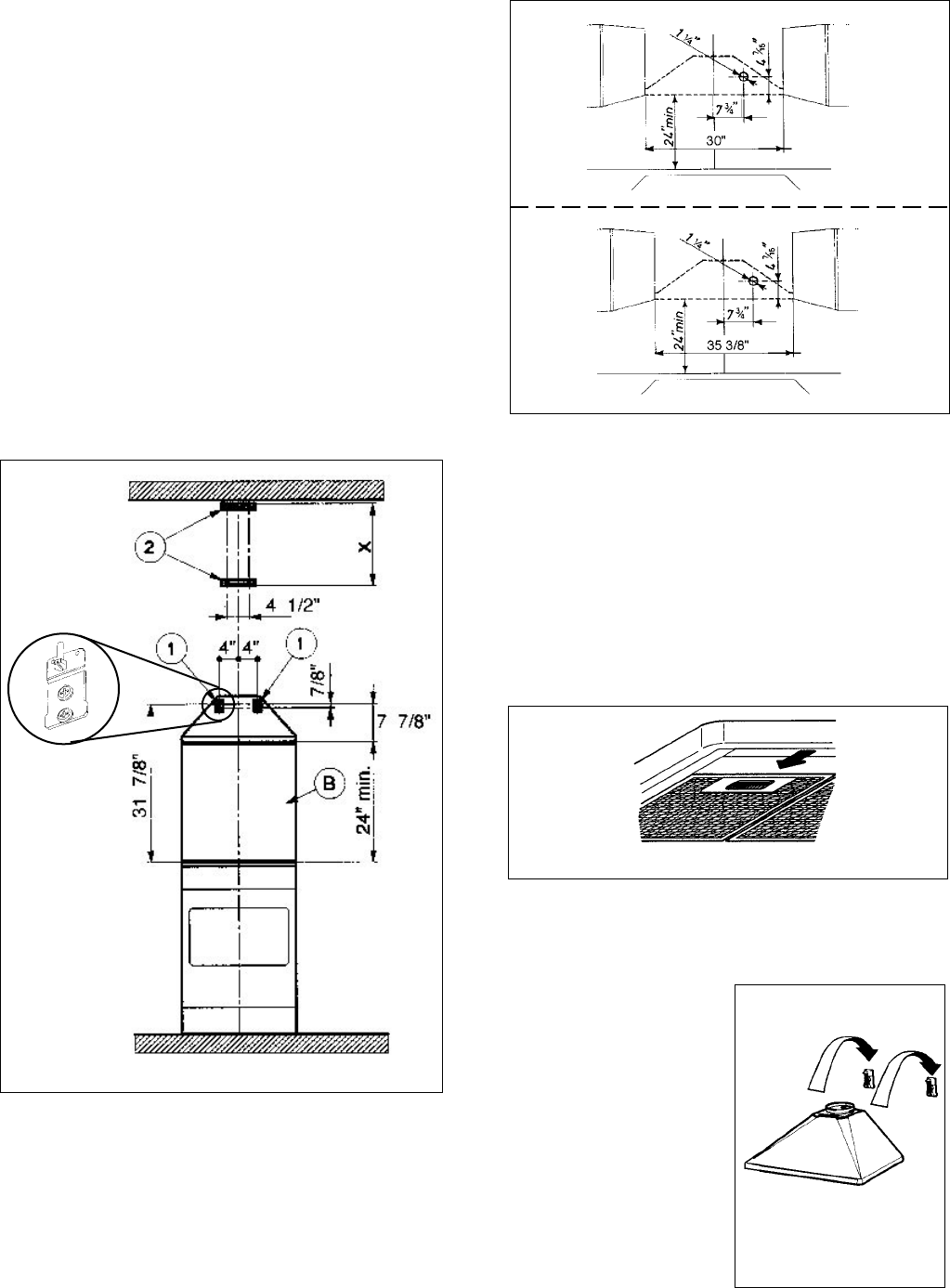

FIGURE 7
FIGURE 5
PRÉPARATION DU MUR
1. Débrancher et enlever la cuisinière afin dʼavoir un
meilleur accès aux armoires supérieures et au mur arrière.
Placer un recouvrement épais sur la plaque de cuisson, la
cuisinière encastrée ou le dessus du comptoir pour protéger
des dommages et de la poussière.
2. Déterminer et marquer clairement, à lʼaide dʼun crayon,
la ligne centrale sur le mur où la hotte sera installée.
3. La hotte Perla sʼinstalle au mur avec deux fixations (1 de
la FIGURE 5). La hotte est suspendue par deux fixations qui
doivent être installées avec les collerettes sur le dessus de
la fixation et pointant vers lʼextérieur du mur. Avant dʼinstaller
les fixations, installer les vis de réglage au bas de la fixation.
Ces deux vis sont fournies dans le nécessaire de ferrures
et ont des têtes hexagonales avec une encoche pour un
tournevis à lame plate. Les dimensions à la FIGURE 5 sont
pour lʼinstallation de la hotte à 24 po au-dessus du plan de
travail.
Si un Dosseret est utilisé avec cette hotte, il doit être installé
avant la hotte. Les instructions dʼinstallation sont fournies
avec le Dosseret. La hauteur du Dosseret détermine le
bord inférieur de la hotte.
6. Déterminer lʼemplacement approprié pour le câble
dʼalimentation, tel quʼil est indiqué à la FIGURE 6. Utiliser un foret
de 1 1/4 po pour faire un trou et y passer le câble dʼalimentation.
Utiliser du calfeutrage pour sceller tout autour du trou. NE PAS
mettre en circuit tant que lʼinstallation nʼest pas complétée.
INSTALLATION DE LA HOTTE
1. Retirer lʼappareil de la boîte et le déposer sur une surface
plane pour lʼassemblage. Couvrir la surface pour éviter tout
dommage. Retirer toutes les pièces incluant les ferrures
avant de jeter la boîte.
2. Retirer les filtres pour la graisse de lʼappareil et les mettre
de côté. Retirer les filtres pour la graisse en pressant sur la
poignée à lʼavant du filtre, tel quʼil est illustré à la FIGURE
7. Au moment de les replacer, sʼassurer que les filtres
soient positionnés adéquatement, la poignée vers lʼavant
et visible.
3. Retirer le couvercle du compartiment de câblage. Retirer la
pastille enfonçable de la boîte électrique à lʼaide dʼun tournevis
à lame plate. Passer le câble dʼalimentation par le trou.
FIGURE 6
modèle 30
modèle 36
FIGURE 8
4. Suspendre la hotte aux
fixations (FIGURE 8). Il y a
deux trous rectangulaires
à lʼarrière de la hotte. Les
fixations passent au travers
de ces trous et la hotte est
suspendue aux collerettes
des fixations. À cause du
poids de la hotte, deux
personnes devraient la
soulever fin dʼéviter toute
blessure. Sʼassurer que
la hotte soit en place sur
les fixations, de façon
sécuritaire.
