14
Instalación del Lavavajillas

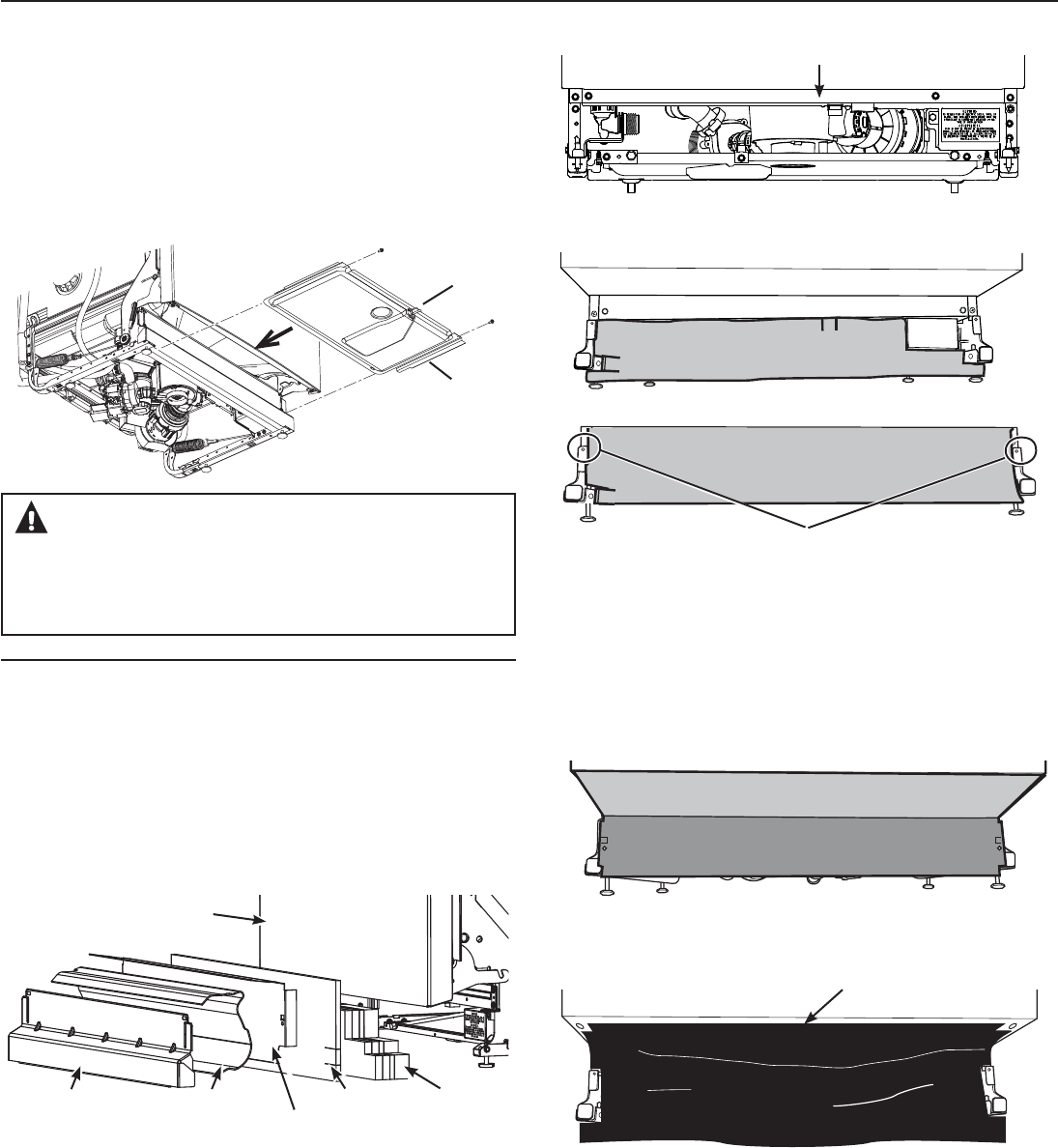

PASO 23: POSICIONE EL AISLANTE, EL PRE-
ZÓCALO, Y LA BARRERADE SONIDO
(en algunos modelos)
Saltee este paso si el paquete de aislación del sonido no es
suministrado con el lavavajillas.
• Ubique el paquete del aislante de sonido y los paquetes de pre-
zócalos dentro del lavavajillas.
• Posiciónelas piezas en forma vertical, como se muestra.
Zócalo
Panel
(En algunos
modelos).
Bloque
Aislante
(En algunos
modelos).
Puerta del
Lavavajillas
Pre-Zócalo
(En algunos
modelos)
Barrera de sonido
(En algunos modelos.
La pieza ya está
adherida a la puerta).
Figure AF
• En aquellos modelos que estén equipados de este modo, retire
la cinta de enmascarar de la barrera de sonido y del frente de la
puerta. Posicione la barrera de sonido sobre el aislante.
Barrera de Sonido
PASO 22: REEMPLACE LA PROTECCIÓN PARA
PISOS (en algunos modelos)
• Deslice la Protección para Pisos debajo del lavavajillas.
• Coloque en ángulo el extremo inferior de la Protección para
Pisos hacia arriba, para adherir las lengüetas de montaje.
• Levante el frente de la bandeja de goteo y asegure la misma
con 2 tornillos.
Conecte el conector del sensor de goteo al sensor de goteo.
Protección
para pisos
Figura AE
Sensor de
goteo
• Ubique la caja de control.
Empuje la parte del bloque aislante debajo del lavavajillas, hasta
que quede debajo de la caja de control.
• Empuje la parte del panel hacia arriba, hasta el frente del bloque.
• Ajuste los costados del panel frontal detrás de los agujeros de los
tornillos para adherir el zócalo.
• Abra la puerta completamente; si la misma no permanece
completamente abierta, ajuste el panel aislante.
• En aquellos modelos que estén equipados de este modo,
posicione el pre-zócalo sobre el aislante. Alinee los agujeros
de los tornillos con los agujeros de los tornillos de las patas del
lavavajillas.
Caja de Control
Figure AG
Figure AH
Empuje los costados del aislante detrás
de los agujeros de los tornillos para
adherir el zócalo.
ADVERTENCIA:
Al reinstalar la olla de protección del piso, asegúrese de que los
tornillos se hayan asegurado completamente. Esto asegurará
que si la unidad está correctamente conectada a tierra, la olla
de protección del piso también lo estará.
