INSTRUCTIONS À L’INTENTION DE L’INSTALLATEUR :
S Dégagement latéral - l’appareil peut être posé directement contre la cloison sur le côté (dégagement de 0 po/cm) si
le manque d’es pace l’exige.
À l’intention de l’installateur. Veuillez laisser cette notice de mise en service avec l’appareil.
À l’intention de l’utilisateur
. Veuillez conserver cette notice de mise en service pour référence ultérieure.

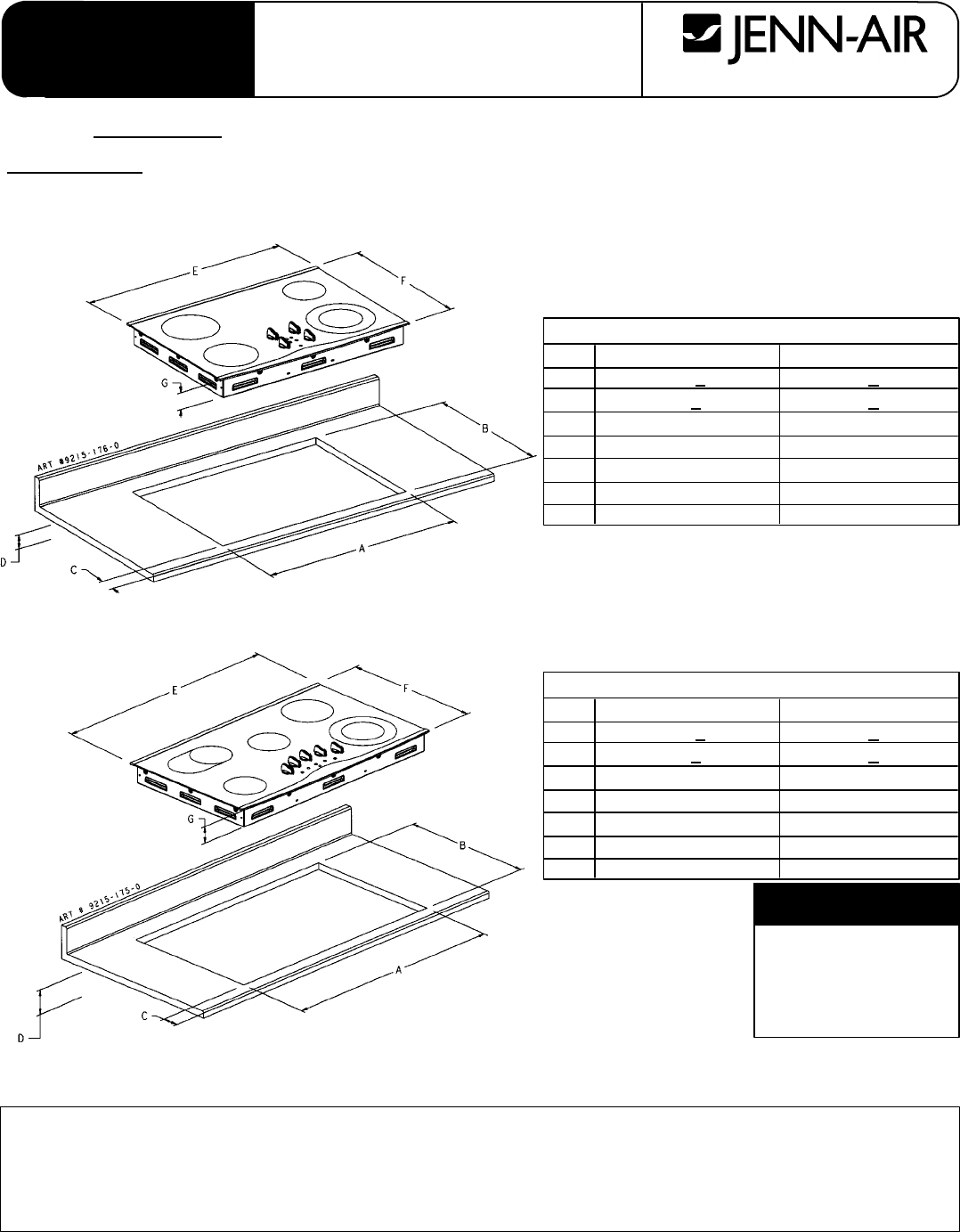

DIMENSIONS
pouces cm
A 349/16+
1/16 87,9 + 0,2
B203/8+
1/16 51,9 + 0,2
C21/8min. 5,4
D Dégag. min. de 4 1/8 10,5
E 35 5/16 89,7
F 21 1/2 54,6
G33/4 9,5
MISE EN
SERVICE
Plaque de cuisson à éléments
radiants
Modèles JEC8430 et JEC8536
403 WEST FOURTH STREET, NORTH DNEWTON, IA 50208,
ÉT ATS--UNIS
PLAQUES DE CUISSON À CINQ
ÉLÉMENTS RADIANTS
PLAQUES DE CUISSON À QUATRE
ÉLÉMENTS RADIANTS
IMPORTANT -- CONSERVER POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL
IMPORTANT: La mise en service doit être effectuée par un prestataire de service après-vente Jenn-Air ou un installateur
qualifié. Lire les m esures de sécurité dans le m anuel de l’utilisateur avant d’ut iliser cet appareil.
(Dimensions m ontrées en pouces et en centimètres)
DIMENSIONS
pouces cm
A 291/16+
1/16 74,0 + 0,2
B203/8+
1/16 51,9 + 0,2
C21/8min. 5,4
D Dégag. min. de 4 1/8 10,5
E 29 15/16 76,0
F 21 1/2 54,6
G33/4 9,5
LES APPAREILS SONT ÉQUIPÉS EN USINE D’UN CÂBLE FLEXIBLE DE 1/2 PO (1,3 CM) DE DIAMÈTRE INTÉRIEUR,
48 PO (121,9 CM) DE LONG AVEC 6 FILS DE 6 PO (15,2 CM) À L’EXTRÉMITÉ (À RACCORDER À UNE INSTALLATION
ÉLECTRIQUE DE 240/120 V).
IMPORTANT
RESPECTER
IMPÉRATIVEMENT
LES DIMENSIONS
DE LA DÉCOUPE
REMARQUE : La dimension D est le dégagement nécessaire pour la profondeur de l’appareil mesurée à partir du dessus du
comptoir. Mesure type, quel que soit l’appareil.
A
B
C
D
EF
G
A
B
G
C
F
E
D
