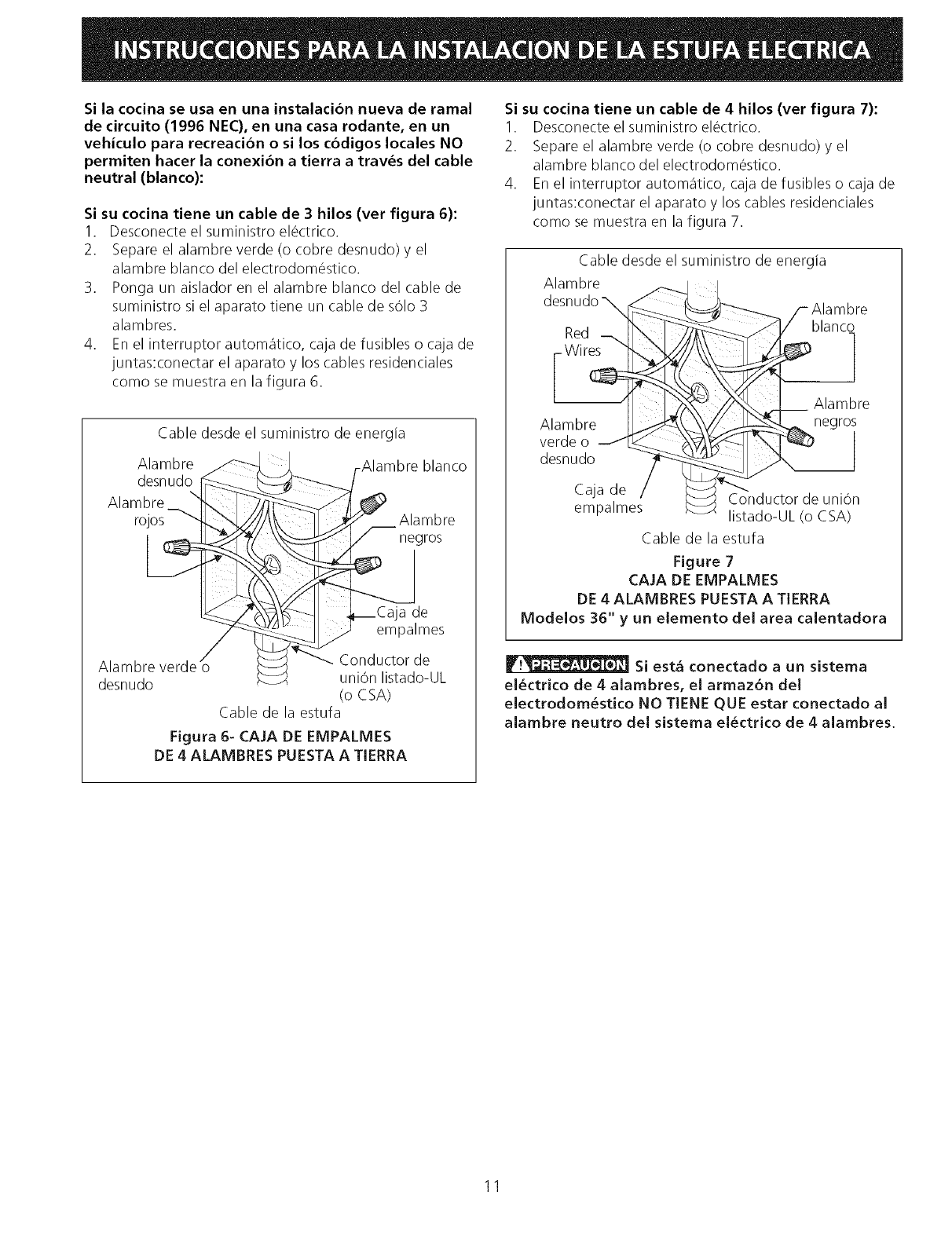

Si la cocina se usa en una instalaci6n nueva de ramal
de circuito (1996 NEC), en una casa rodante, en un
vehiculo para recreaci6n o si los c6digos locales NO
permiten hacer la conexi6n a tierra a trav&s del cable
neutral (blanco):
Si su cocina tiene un cable de 3 hilos (vet figura 6):
1. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodomOstico.
3. Ponga un aislador en el alambre blanco del cable de
suministro si el aparato tiene un cable de sOlo 3
alambres.
4. En el interruptor automatico, caja de fusibles o caja de
juntas:conectar el aparato y los cables residenciales
como se muestra en la figura 6.
Cable desde el suministro de energia
Alambre
desnudo
Alambre
rojos
.Alambre blanco
Alambre
negros
de
empalmes
Alambre verdeo Conductor de
desnudo uni6n listado-UL
(o CSA)
Cable de la estufa
Figura 6- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Si su cocina tiene un cable de 4 hilos (vet figura 7):
I. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodomestico.
4. En el interruptor automatico, caja de fusibles o caja de
juntas:conectar el aparato y los cables residenciales
como semuestra en la figura 7.
Cable desde el suministro de energia
Alambre
Red --
Alambre
blanco
1
Alambre
verde o
desnudo
Alambre
negros
Caja de
Conductor de union
empalmes listado-UL (o CSA)
Cable de la estufa
Figure 7
CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Modelos 36" y un elemento del area calentadora
Si est_ conectado a un sistema
el6ctrico de 4 alambres, el armaz6n del
electrodom_stico NO TIENE QUE estar conectado al
alambre neutro del sistema el6ctrico de 4 alambres.
11
