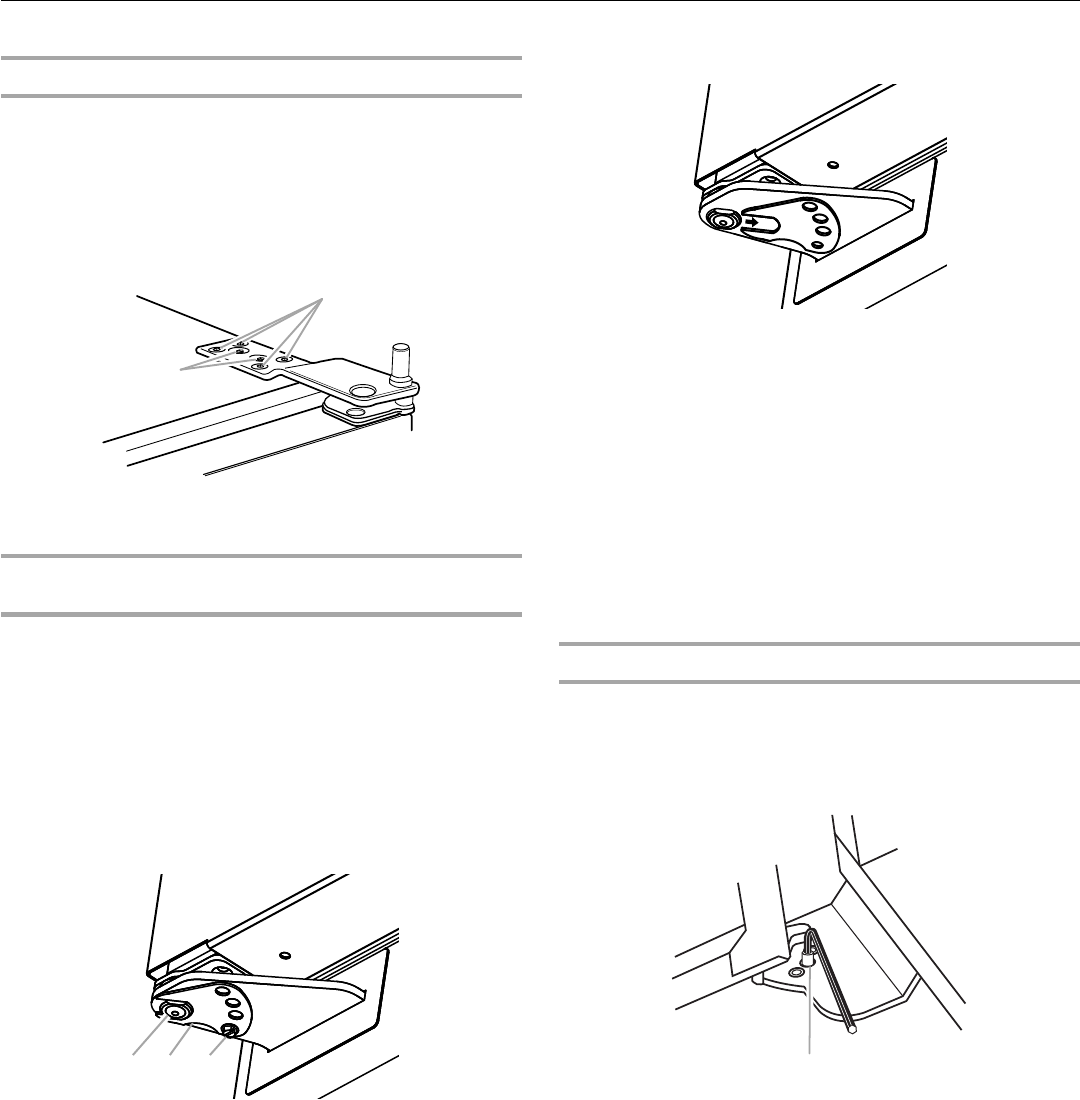

Ajustement de la (des) porte(s)
Alignement des portes (modèles de 36" [91,4 cm])
1. Desserrer, sans les retirer, les quatre vis de montage à tête
plate Torx
®†
27 et les deux vis de montage à tête hexagonale
de ¼" sur la charnière supérieure.
2. Ajuster la charnière supérieure de la porte pour l'aligner.
3. Serrer les vis de montage à tête plate Torx
®†
27 d'un couple
d'environ 100 lb/po (11,3 Nm).
4. Serrer les vis à tête hexagonale de ¼".
Réglage de la hauteur de la porte
(modèles de 42" [106,7 cm])
Procéder comme suit pour le réglage de la hauteur de la porte
(modification vers le haut ou vers le bas), après l'établissement
de l'aplomb du réfrigérateur.
REMARQUE : Ajuster d'abord la position de la porte de droite
par rapport à la position de la porte de gauche. S'il est
nécessaire d'ajuster la porte de gauche, on doit veiller à ce que le
rail central avec charnière sur la porte de gauche ne donne pas
lieu à un frottement lors de la fermeture de la porte.
1. Ouvrir le tiroir du congélateur. Ôter la vis de la plaque de
verrouillage sur la face inférieure de la charnière de la porte
du réfrigérateur - utiliser une clé plate de ¼".
2. Enlever la plaque de verrouillage tel qu'illustré.
3. Faire tourner la bague située sous la charnière - utiliser une
clé plate de ½". La rotation de la bague vers la gauche
provoque un abaissement de la porte. La rotation de la bague
vers la droite provoque un soulèvement de la porte.
4. Après le réglage, contrôler le bon ajustement des portes :
niveau identique en haut et en bas. S'il y a un écart de niveau
entre les portes, poursuivre le processus de réglage par
rotation de la bague.
5. Réinstaller la plaque de verrouillage.
■ Tourner légèrement la bague pour aligner les trous de vis
de la charnière et de la plaque de verrouillage.
■ Réinstaller et serrer la vis de la plaque de verrouillage.
6. Effectuer un contrôle final pour vérifier le bon alignement des
portes.
Réglage de l'angle d'ouverture de la porte
Modèles de 36" (91,4 cm)
1. Vérifier que la porte du réfrigérateur peut s'ouvrir librement. si
l'angle d'ouverture de la porte est trop grand, enlever la vis
de butée de porte de la charnière inférieure avec un tournevis
Torx
®†
T15.
2. Tenir la porte ouverte à moins de 90°.
3. Réinstaller la vis de butée de porte dans la charnière
inférieure et serrer la vis.
A.Vis de montage à tête plate Torx
®
†
27
B.Vis de montage à tête hexagonale de
¹⁄₄
"
A.Bague
B.Plaque de verrouillage
C.Vis pour plaque de verrouillage
†®TORX est une marque déposée de Saturn Fasteners, Inc.
A
B
BCA
A.Vis de butée de porte
A
