Maytag MFI2568AES Refrigerator User Manual



21
Conexión del suministro de agua
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si enciende el refrigerador antes de conectar la
tubería de agua, ponga la fábrica de hielo en la posición de OFF
(Apagado).
Conexión a la línea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. CIERRE el suministro principal de agua. ABRA la llave de
agua más cercana el tiempo suficiente para que la tubería de
agua se vacíe.
3. Busque una tubería vertical de agua fría de ½" a 1¹⁄₄"
(12,7 mm a 31,8 mm) cercana al refrigerador.
IMPORTANTE:
Asegúrese de que sea una tubería de agua fría.
Una tubería horizontal funcionará, pero taladre por el lado
de arriba de la tubería, no por debajo. Esto ayudará a
mantener el agua alejada del taladro. Esto también evita
que se junte sedimento normal en la válvula.
4. Determine la longitud de la tubería de cobre que necesite.
Mida desde la conexión de la parte trasera del refrigerador
hasta la tubería de agua. Agregue 7 pies (2,1 m) para poder
mover el refrigerador para limpiarlo. Use tubería de cobre
de ¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos
extremos de la tubería de cobre están cortados a escuadra.
5. Usando un taladro inalámbrico, haga un orificio de ¹⁄₄" en la
tubería de agua fría que usted eligió.
6. Afiance la válvula de cierre a la tubería de agua fría con la
abrazadera para tubería. Asegúrese que el extremo de salida
esté firmemente insertado en el orificio taladrado de ¹⁄₄" en la
tubería de agua y que la arandela esté por debajo de la
abrazadera para tubería. Apriete la tuerca de presión. Apriete
los tornillos de la abrazadera para tubería lentamente y en
forma pareja de manera que la arandela provea un cierre
hermético. No apriete demasiado porque se puede quebrar la
tubería de cobre.
7. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra. Inserte el
extremo de la tubería en el extremo de salida hasta donde
sea posible. Atornille la tuerca de compresión con el extremo
de salida usando la llave ajustable. No apriete demasiado.
8. Coloque el extremo libre de la tubería en un recipiente o
fregadero y ABRA el suministro principal de agua. Enjuague
la tubería hasta que el agua salga limpia. CIERRE la válvula
de cierre de la tubería de agua. Enrolle la tubería de cobre.
Conexión al refrigerador
1. Quite la tapa de plástico de la conexión del suministro de
agua. Coloque la tuerca de bronce y la manga de compresión
en el tubo de cobre, como se muestra.
2. Coloque el extremo de la tubería de cobre en la línea de la
válvula de plástico de suministro de agua. Deslice la tuerca
de bronce sobre la manga y atornille la tuerca en la línea de
suministro.
3. Usando una llave de tuercas ajustable, sostenga la tuerca
sobre la línea de agua de plástico para evitar que se mueva.
Luego, con una segunda llave, gire la tuerca sobre la tubería
de cobre en el sentido contrario a las manecillas del reloj para
apretarla completamente. No apriete demasiado.
4. Verifique la conexión jalando la tubería de cobre.
5. Sujete la tubería de cobre al refrigerador con una abrazadera
en “P”. Deslice la línea de agua dentro del retén.
6. Abra el suministro de agua al refrigerador y revise si hay
fugas de agua. Tape cualquier fuga que encuentre.

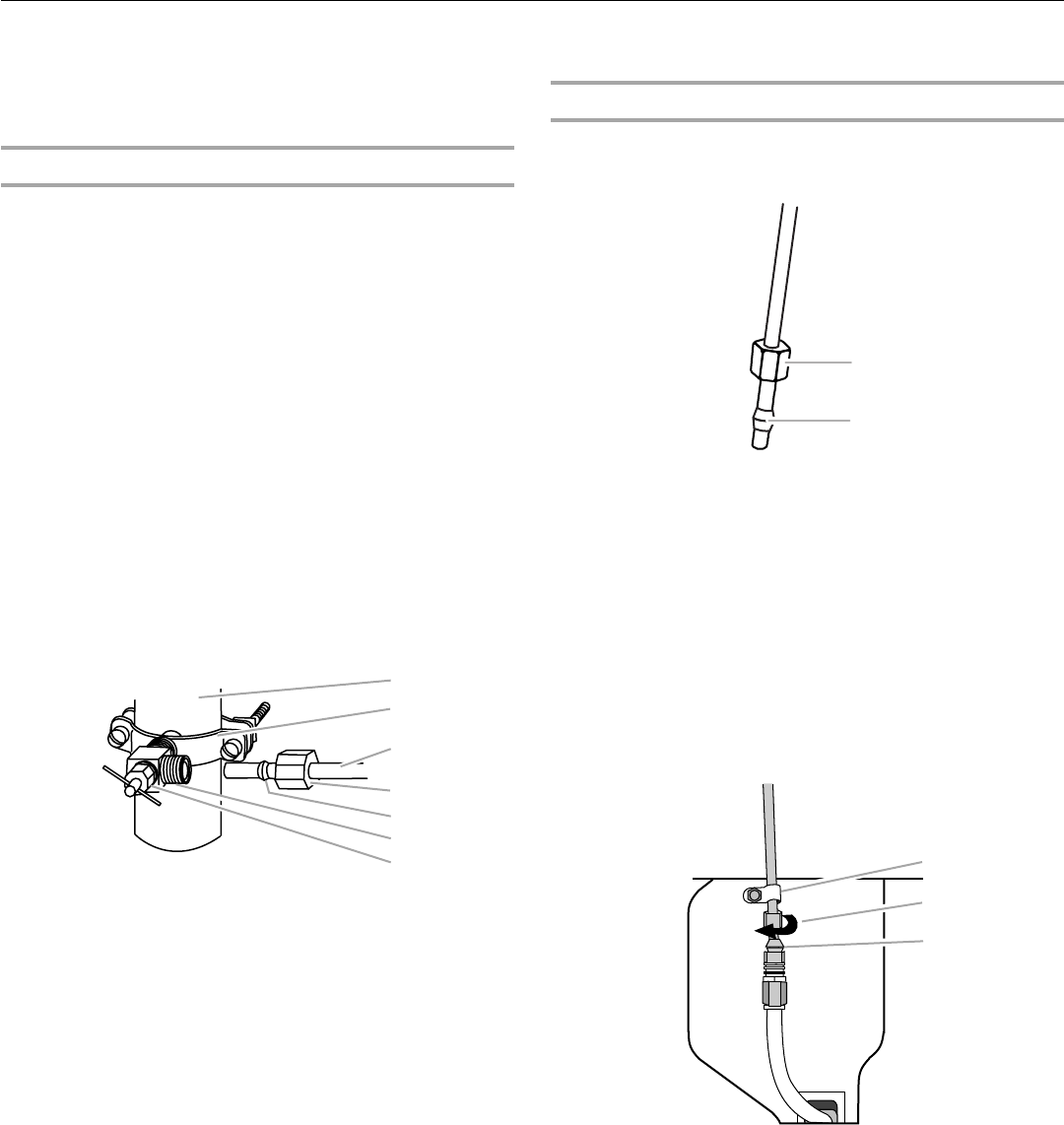

A.Tubería de agua fría
B. Abrazadera para tubería
C.Tubería de cobre
D. Tuerca de compresión
E. Manga de
compresión
F. Válvula de cierre
G. Tuerca de presión
F
G
A
B
C
D
E
A.Tuerca de bronce
B. Manga de compresión
A.Abrazadera en “P”
B. Tuerca de bronce
C. Manga de compresión
A
B
B
C
A
