7. Visser l'écrou dans le raccord à l'extrémité du tuyau. Serrer
l'écrou manuellement. Ensuite le serrer deux tours de plus
avec une clé. Ne pas serrer à l'excès.
REMARQUE : Pour éviter les vibrations, veiller à ce que les
tuyaux en cuivre ne soient pas en contact avec les parois
latérales de la caisse ou d'autres composants à l'intérieur de
la caisse.
8. Installer la bride du tuyau d'alimentation autour de la
canalisation d'alimentation en eau pour réduire la tension sur
le raccord.
9. OUVRIR le robinet d'arrêt.
10. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris
les raccordements de la valve) ou les écrous qui fuient.
Raccordement au drain de vidange
Vidange par gravité
Il faut raccorder le tuyau de vidange de la machine à glaçons à
votre drain de vidange conformément aux codes et règlements
locaux et provinciaux. Si la machine à glaçons est fournie avec
un système de vidange par gravité, il faut suivre les instructions
ci-dessous lors de l'installation des tuyaux de vidange. Ceci
aidera à éviter que l'eau ne refoule dans le bac d'entreposage de
la machine à glaçons et éventuellement sur le plancher et ne
cause des dommages.
■ Les tuyaux de vidange doivent avoir au moins ⁵⁄₈" (15,88 mm)
de diamètre intérieur.
■ Les tuyaux de vidange doivent avoir une pente de 1" pour
chaque 48" (2,54 cm pour chaque 122 cm) de longueur ou
une pente de ¹⁄₄" pour chaque 12" (6,65 mm pour chaque
30,48 cm) et ne comporter aucun point bas où l’eau pourrait
stagner.
■ Les drains de vidange de plancher doivent être suffisamment
grands pour recevoir l’eau de vidange provenant de toutes
sources.
■ L'installation idéale comporte un tuyau rigide de rejet à
l'égout avec un réducteur de vidange PVC de 1½" (3,81 cm) à
2" (5,08 cm) installé directement sous la sortie du tuyau de
vidange comme sur l'illustration. Il faut maintenir un écart
anti-retour de 1" (2,54 cm) entre le tuyau de vidange et le
tuyau rigide de rejet à l'égout.
■ Il sera peut-être souhaitable d’isoler le tuyau de vidange
complètement jusqu’à l’entrée du drain de vidange.

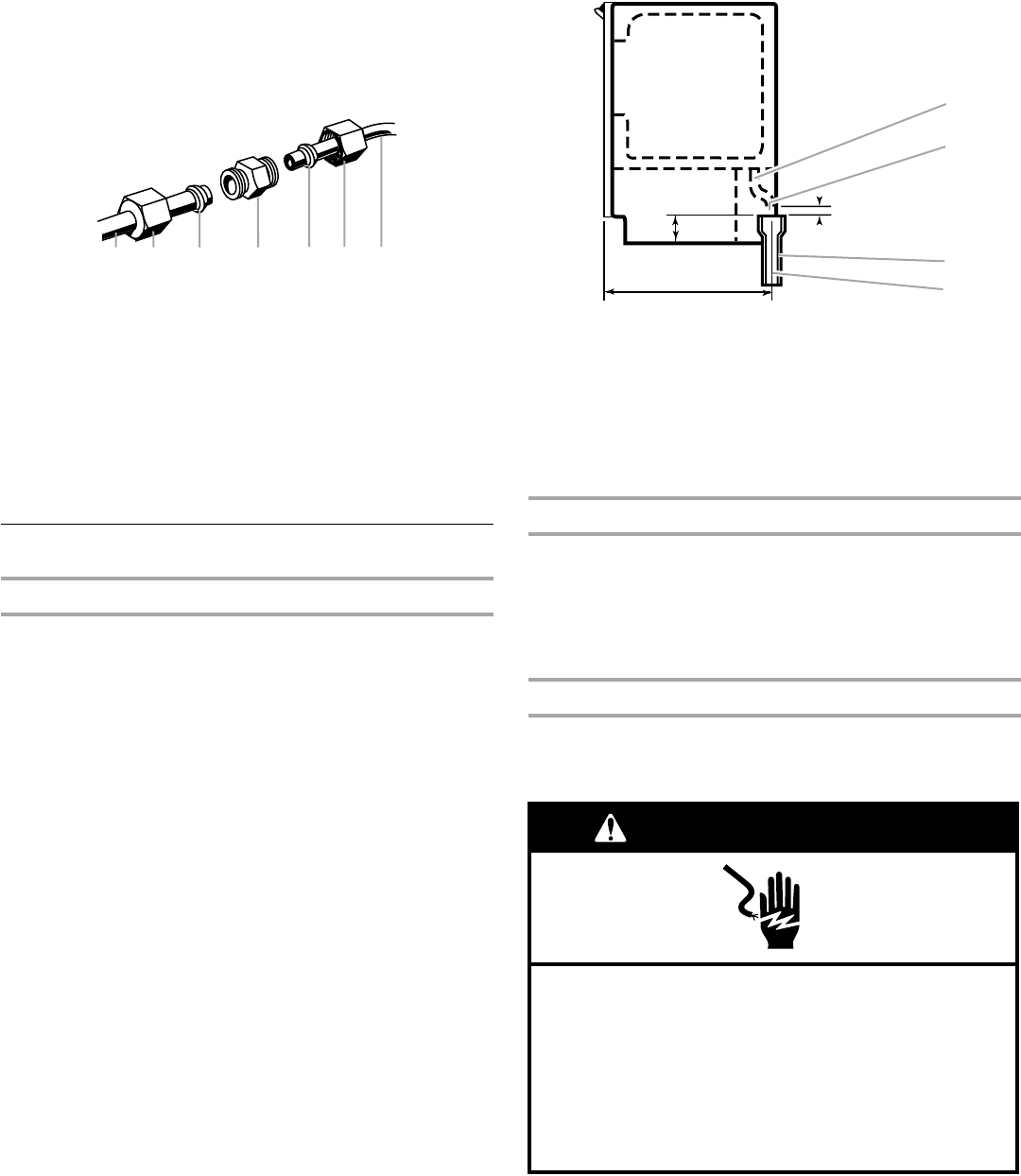

VUE LATÉRALE
Système avec pompe de vidange (sur certains modèles)
Raccorder le drain de la machine à glaçons au drain de vidange
conformément au Code international de plomberie et à tous les
codes et règlements locaux.
REMARQUE : Si le tuyau de vidange devient tordu et que l'eau
ne peut pas se vidanger, votre machine à glaçons ne
fonctionnera pas.
Raccordement du drain de vidange
Après avoir vérifié que le système de vidange est adéquat, il faut
procéder tel que décrit ci-dessous pour bien mettre la machine à
glaçons en place :
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
A. Canalisation jusqu’à
la machine à glaçons
B.Écrou (acheté)
C. Virole (achetée)
D. Canalisation d'alimentation
eneau de la machine à glaçons
DA B C
A. Tuyau de vidange
B. Écart anti-retour de 1" (2,54 cm)
C.Réducteur du drain de vidange PVC
D. Le centre du drain doit se trouver à 23" (58,4 cm) du devant de la
porte avec ou sans le panneau de
³⁄₄
" (1,91 cm) sur la porte. Le
drain doit aussi être centré de gauche à droite (7
⁵⁄₁₆
" [18,56 cm] de
chaque côté de la machine à glaçons).
1⁷⁄₈"
(4,8 cm)
23"
(58,4 cm)
2" - 1¹⁄₂"
(5 cm - 3,8 cm)
1" (2,54 cm)
A
D
C
B
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
