rŽcupŽrer le signal dÕun canal individuel. Ce signal est indŽpendant des manipulation de gain
automatiques. Son niveau de sortie nominal est de 2.21dBu (1 Volt).
MUTE
Les canaux peuvent •tre mis en sourdine individuellement en mettant cette borne ˆ la masse.
LÕattŽnuation est de lÕordre de 45dB.
ETAT DE SORTIE
Cette sortie est une sortie logique en Žtat haut (+5 Volts) lorsque le canal est actif, et en Žtat
bas dans le cas contraire (0Volts). Cette tension peut permettre de contr™ler des camŽras ou
des lumi•res dirigŽes sur les micros actifs.
NOTE: Chaque canal peut fournir un maximum de 10 mA.
18. SORTIE MAIN
Cette sortie dÕune impŽdance de 600½ est symŽtrisŽe par transformateur et peut •tre utilisŽe
pour alimenter un amplificateur de puissance. Le signal est constituŽ du mix automatique ou
manuel. La sortie nominale est de 2.21 dBu (1 Volt).
19. SORTIE AUX
Cette sortie dÕune impŽdance de 600½ est symŽtrisŽe par transformateur et peut •tre utilisŽe
comme sortie auxiliaire pour le mix (non-automatique). La sortie nominale est de 2.21 dBu
(1 Volt).
20. CONTROLE DU VOLUME A DISTANCE
Le niveau master du mixeur peut •tre contr™lŽ ˆ distance par ces bornes. En connectant
un potentiom•tre de 10kOhm, une attŽnuation de 0 ˆ 25dB peut •tre effectuŽe. Un
potentiom•tre de 100k permettra une attŽbuation de 0 ˆ 45dB. Une tension de contr™le peut
par ailleurs •tre appliquŽe pour une attŽnuation de 0 ˆ 70dB. Le contr™le de gain interne doit
•tre rŽglŽ ˆ son maximum pour une plage dÕattŽnuation optimale.
NOTE: LA TENSION DE CONTRïLE NE DOIT PAS EXCEDER 13 VOLTS DC.
21. MUTEBUS
Les canaux assignŽs au MuteBus peuvent •tre mis en sourdine globalement en mettant cette
borne ˆ la masse. LÕattŽnuation est de lÕordre de 45dB. Les canaux doivent •tre affectŽs au
Mute bus avec le sŽlecteur OFF/MBUS. Voir CONTROLE DU PANNEAU INTERNE.

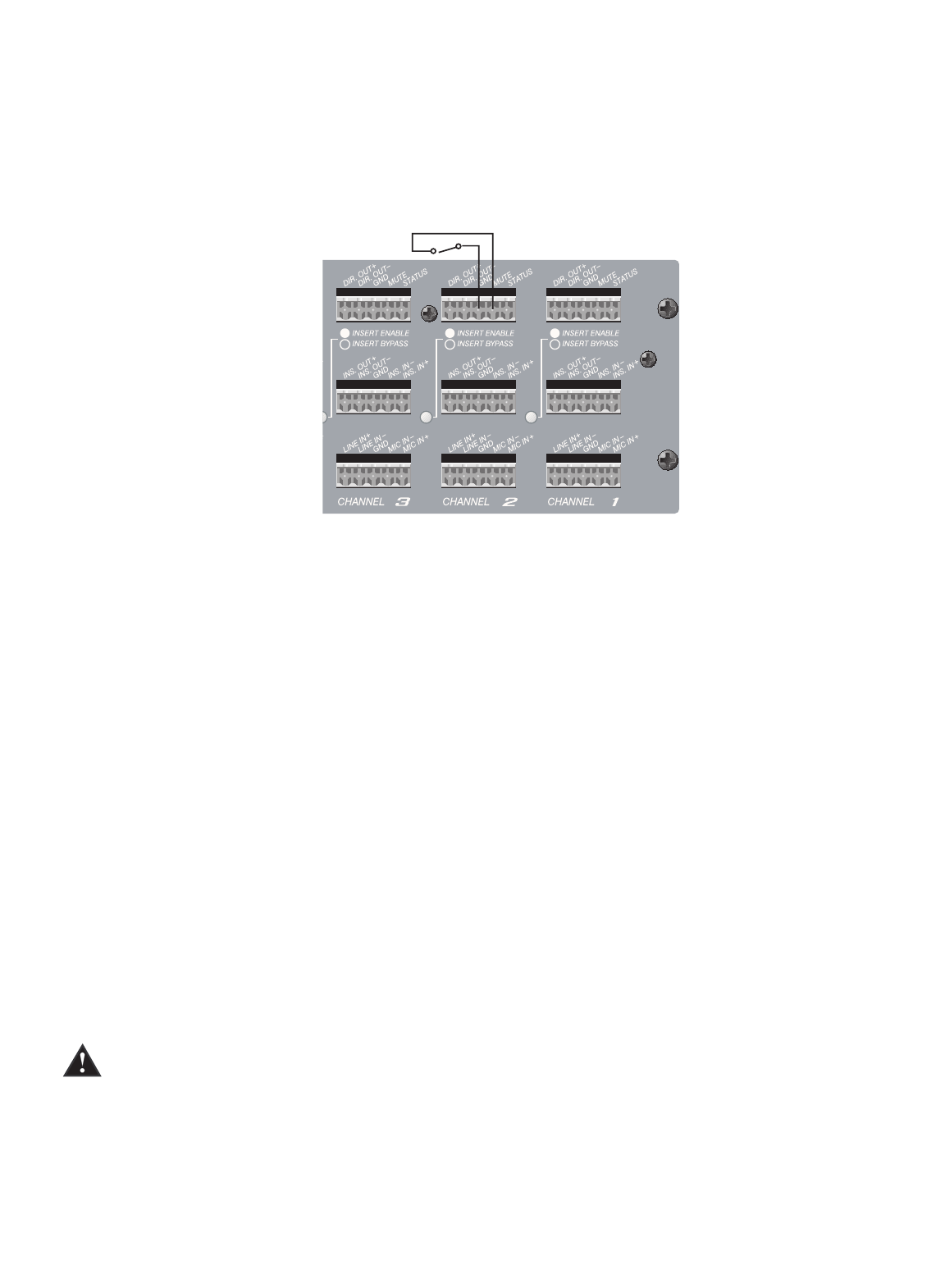

Mute with
External Switch
22
