Portes du réfrigérateur - Contour
OUTILLAGE REQUIS : Clé à douille à tête hexagonale de ⁵⁄₁₆",
tournevis Phillips n° 2, tournevis à lame plate, clé plate de ⁵⁄₁₆",
couteau à mastic de 2".
IMPORTANT :
■ Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
■ Fermer l'alimentation d'eau du réfrigérateur. En cas de
présence d'eau dans la tuyauterie, des renversements
peuvent survenir pendant la procédure d'inversion du sens de
l'ouverture des portes.
■ Retirer les aliments et tout balconnet ou compartiment
utilitaire des portes du réfrigérateur.
■ Si vous désirez seulement enlever et réinstaller les portes, voir
“Démontage - Portes et charnières” et “Réinstallation - Portes
et charnières”.
■ Toutes les illustrations mentionnées dans les instructions
suivantes sont incluses plus loin dans cette section après
“Étapes finales”.
Démontage - Portes et charnières

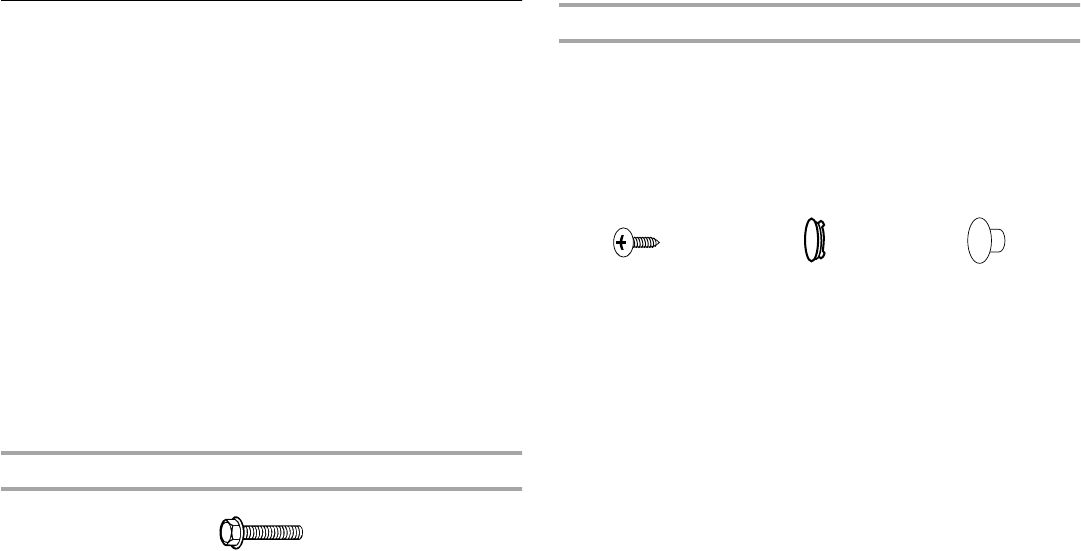

Vis de charnière à tête hexagonale de
⁵⁄₁₆
"
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Fermer l'alimentation d'eau du réfrigérateur.
3. Ouvrir la porte du réfrigérateur et ôter la grille de la base située
à l'avant de la partie inférieure du réfrigérateur. Voir
illustration 1.
4. Fermer la porte du réfrigérateur; maintenir les deux portes
fermées jusqu'au moment où on est prêt à les séparer de la
caisse de l'appareil.
REMARQUE : Prévoir un support additionnel des portes
pendant la réinstallation des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
5. Tirer le montage câble/canalisation du distributeur d'eau hors
de la gouttière au fond de la porte du réfrigérateur. Voir
illustration 2.
6. Déconnecter la fiche. Voir illustration 3.
7. Déconnecter le tuyau du distributeur d'eau. Appuyer l'anneau
rouge extérieur contre la face des raccords et tirer pour libérer
le tuyau du distributeur. Voir illustration 11.
REMARQUE : Il peut y avoir de l'eau dans le tuyau du
distributeur si celui-ci a été utilisé.
8. Enlever les pièces pour la charnière supérieure. Voir
illustration 4. Soulever la porte du compartiment de
congélation pour la séparer de la caisse.
9. Enlever la vis à tête hexagonale de ⁵⁄₁₆" du rail central.
Dévisser les deux vis sur le côté juste assez pour retirer la
charnière centrale. Ôter la charnière centrale. Replacer la vis
du rail central. Voir illustration 5.
10. Soulever la porte du réfrigérateur pour la séparer de la caisse.
11. Enlever les pièces pour la charnière inférieure. Voir
illustration 6.
Inversion des portes (facultatif)
IMPORTANT :
■ Si on souhaite inverser la position des portes pour pouvoir les
ouvrir dans la direction opposée, procéder comme suit. S'il
n'est pas nécessaire de changer l'orientation des portes, voir
“Réinstallation - Portes et charnières”.
■ Les illustrations correspondent à un réfrigérateur avec porte
s'ouvrant à droite (charnières installées à droite à l'usine).
Ouverture vers la droite à ouverture vers la gauche
Si les charnières de portes ont été installées à l'usine sur le côté
droit du réfrigérateur, procéder comme suit.
1. Enlever les bouchons d'obturation des trous de la charnière
au sommet de la caisse; transférer ceux-ci dans les trous de
charnière du côté opposé. Voir illustration 7.
2. Enlever le bouchon d'obturation du trou de charnière au
sommet de la porte compartiment de congélation. Le
transférer du côté opposé tel qu'illustré. Voir illustration 8.
3. Enlever la butée de porte des portes du congélateur et du
réfrigérateur et les installer du côté opposé. Voir illustration 9.
4. En bas de la porte du réfrigérateur, déplacer le montage
câble/canalisation de façon à ce que le connecteur pointe
dans la direction opposée (charnière inférieure). Voir
illustration 2.
5. Positionner le montage câble/canalisation du distributeur
d'eau derrière le côté gauche du rail inférieur. Détacher le
ruban et tirer le bout libre du rail inférieur. Voir illustration 10.
6. Dévisser le collier de serrage du côté droit du rail inférieur et
l'enlever. Réinstaller le collier de serrage (avec la languette
pointant vers le bas) sur le côté gauche du montage câble/
canalisation. Voir illustration 12.
IMPORTANT : Ne pas serrer complètement le collier de
serrage au rail inférieur pour l'instant.
7. Connecter le côté droit du montage câble/canalisation du
distributeur aux connecteurs situés près du côté droit du filtre
à eau. Pousser les connecteurs et le montage câble/
canalisation derrière le rail inférieur. Voir illustration 10.
8. Passer à “Réinstallation - Portes et charnières”.
Vis de poignée
à tête ronde
Bouchon obturateu
r
de charnière de
porte
Bouchon obturateur
de la vis de poignée
de porte
