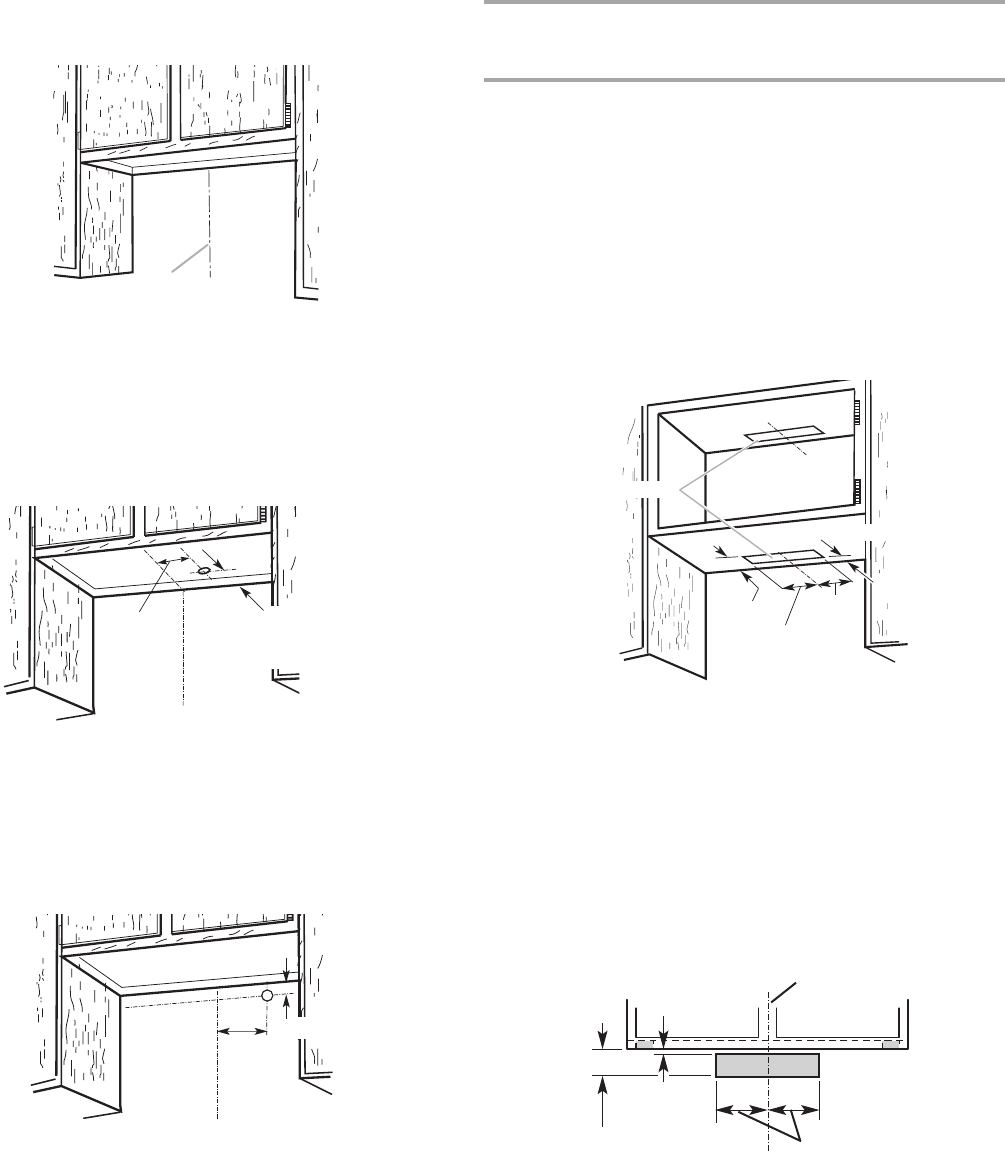

Filter
Top Products
21
1. Déterminer et tracer l’axe central vertical sur le mur et le
placard dans la zone où le passage du conduit d’évacuation
sera réalisé.
2. Câblage à travers le sommet du placard :
Tracer une ligne de distance “A” à partir de la droite de l’axe
central, sur la face inférieure du placard. Sur cette ligne,
marquer le point situé à 1³⁄₄" (4,4 cm) du mur arrière. Percer
en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le
placard.
3. Passage du câble à travers le mur :
Tracer une ligne de distance “A” à partir de la droite de l’axe
central, sur la face inférieure du mur. Marquer un point sur
cette ligne qui se trouve à ³⁄₄" (1,9 cm) de la face inférieure du
placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de
diamètre à travers la paroi arrière.
Style 1 - Découpages d’ouverture pour un système
d’évacuation rectangulaire de 3¼” x 10” (8,3 cm x
25,4 cm)
Décharge à travers le toit
Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"
(10,8 cm x 26,7 cm) sur la face inférieure du sommet et du bas
du placard :
1. Tracer des lignes à ¹⁄₂" (1,3 cm) et 4³⁄₄" (12,1 cm) du mur
arrière, sur l’axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.
4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du
placard.
Évacuation par le mur
Découpage d’une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de ³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l'axe central du mur arrière.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire du système d’évacuation
dans le mur.
A.Axe central
A.10⁷⁄₈" (27,6 cm)
A.10⁷⁄₈" (27,6 cm)
A
1³⁄₄" (4,4 cm)
à partir du mur et non
du cadre du placard
A
Axe central
A
³⁄₄" (1,9 cm)
Axe central
5¹/₄"
(13,3 cm)
5¹/₄"
(13,3 cm)
*4³⁄₄"
(12,1 cm)
*¹⁄₂" (1,3 cm)
*À partir du mur, et non
du cadre du placard
Ouvertures découpées
dans le placard
³⁄₈"
3 ⁷⁄₈"
5 ¹⁄₄"
(0.9 cm)
(9,8 cm)
(13,3 cm)
Axe central
Avant du
placard
