15
Nominal impedance 225 mono
300 stereo
Sound pressure level stereo 100 dB at 1 kHz, 1V
mono 97 dB at 1 kHz, 1 V
THD at 94 dB SPL < 1 %
Attenuation 13–34 dB passive
attenuation
Contact pressure approx. 5 N
Microphone incl. preamplifier
Type MKE 46
Transducer principle pre-polarized condenser
microphone, noise-compensating
Frequency response 350–6,000 Hz
Output voltage 40 mV/Pa (factory pre-set)
= 400 mV at 114 dB SPL
(adjustable from 17–100 mV/Pa)
Terminating impedance 150–2,200
Supply voltage 8–16 V DC

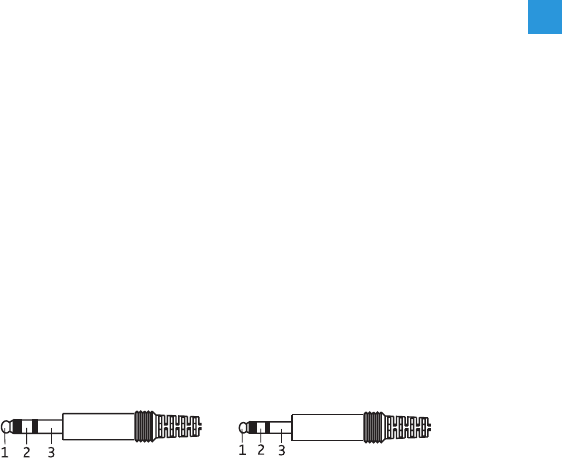

Connector assignment
¼” (6.35 mm) jack plug 5.25 mm jack plug
1 Audio Hi left
2 Audio Hi right
3 Audio Lo
1 not assigned
2 Microphone Hi
3 Microphone Lo
