Remplacement de la batterie interne
1a

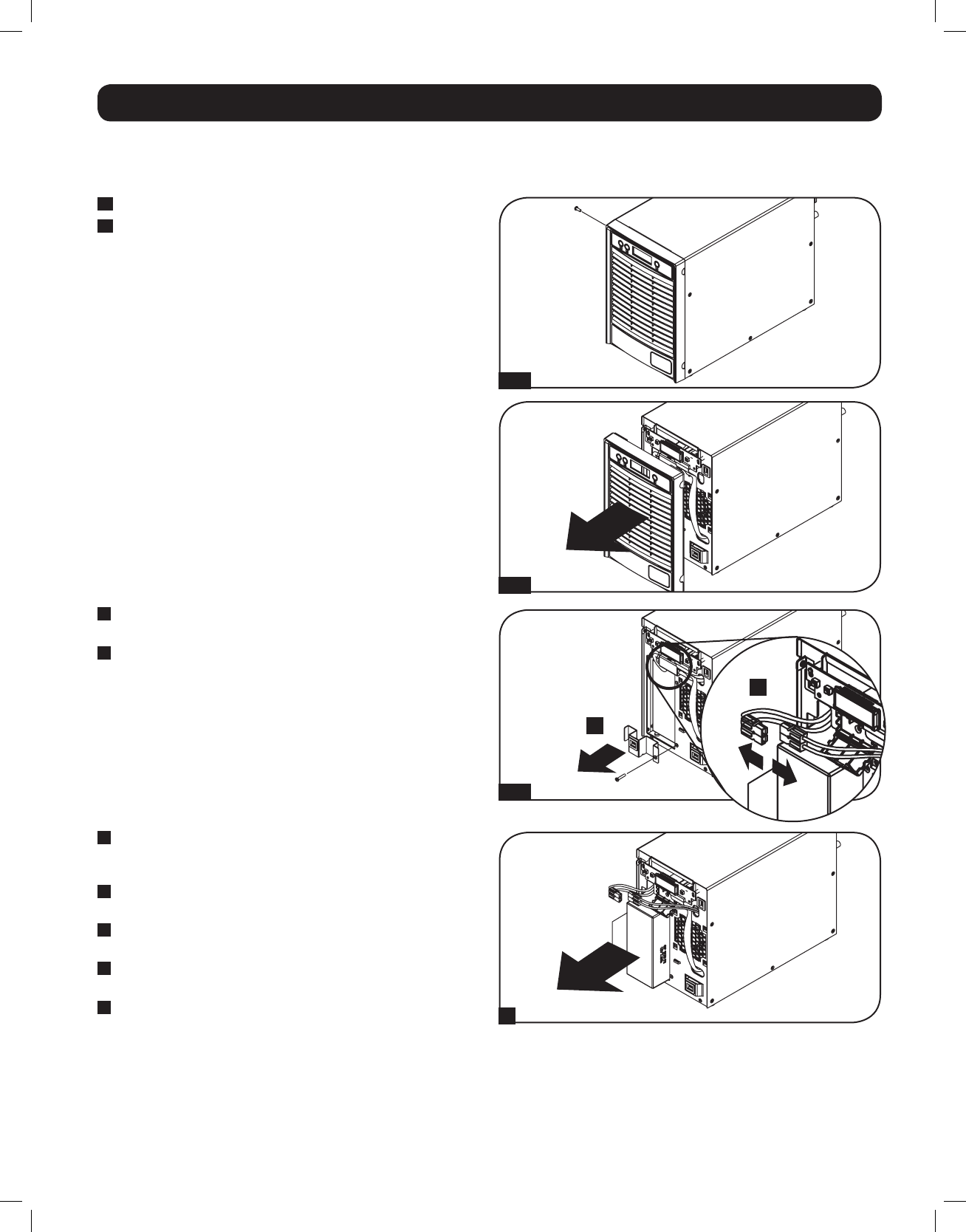

Enlevez la vis de gauche du panneau avant.
1b
Enlevez le panneau avant.
2
Ouvrez le support de connecteur blanc. Déconnecter le connecteur
qui se trouve à l’intérieur du support de connecteur blanc.
3
Enlevez les vis qui font tenir en place la barre en métal (sur
l’avant du compartiment à batterie à la gauche). Enlevez le
panneau en métal du système ASC.
Consultez les diagrammes suivants pour savoir comment enlever et remettre la batterie.
SU1000XLCD
4
Enlevez la batterie à l’aide de la languette.
Remarque : Veuillez noter l’emplacement et l’orientation d’origine de la batterie
afin de vous assurer de pouvoir installer les nouvelles piles correctement.
5
Insérez la nouvelle batterie dans le système ASC dans la même
position que celle d’origine.
6
Remplacez la barre en métal. Remettez les vis à la droite qui
tiennent la barre en métal en place.
7
Reconnectez le connecteur CC (rouge contre rouge, noir contre
noir).Fermezlesupportdeconnecteurblanc.
8
Réinstallez le panneau avant et revissez la vis à la gauche pour
fixerlepanneausurleboîtier.
