INSTALLATION
INSTALLATION EN ARMOIRE
1
. Déterminez l'axe médian de la partie inférieure de l'armoire. Tracez une ligne verticale le long de cet axe
médian, de l'arrière à l'avant de l'armoire.
2. Reportez-vous à la partie supérieure de la hotte et à la figure 8. Tracez deux lignes, une à la distance ‘K’ à
partir du mur, l'autre à la distance ‘Z’ à partir de la ligne précédente. REMARQUE : Ces lignes doivent être
perpendiculaires à l'axe médian de l'armoire. Marquez 4 points, deux le long de chaque ligne à une
distance égale à la moitié de W à partir de l'axe médian, afin de déterminer l'emplacement des vis.
3. Insérez quatre vis à bois à tête ronde no. 10 au bas de l'armoire. Ne serrez pas complètement et laissez
un espace d'environ 1/2 po à partir de la surface inférieure de l'armoire et de la tête des vis.
4.
Accrochez la hotte aux vis à travers les fentes latérales situées sur le haut de la hotte. Serrez les quatre
vis.
Percez un trou de 3/8 po dans le mur à travers le centre des trous K. Insérez deux pièces d'ancrage
pour murs dans les trous percés. Fixez fermement la hotte aux ancrages à l'aide de 2 vis avec
rondelles.
5. Fixez le conduit à la transition à l'aide de vis et de ruban pour
conduits. Les vis ne doivent pas
gêner le registre.
INSTALLATION DU VENTILATEUR
INTÉGRAL
Le ventilateur intégral peut être monté
de façon à évacuer l'air tel qu'indiqué à
la figure 9. De l'intérieur de la hotte, glis
-
sez le moteur dans le support à gauche.
Tournez le moteur vers le haut jusqu'à
ce qu'il se mette en place d'un déclic
dans l'attache-ressort à droite.
IMPOR
T
ANT : F
ix
ez le moteur à la hotte
à l'aide de la vis à métaux et de la r
on
-
delle de blocage. Branchez le con-
C/L
ww

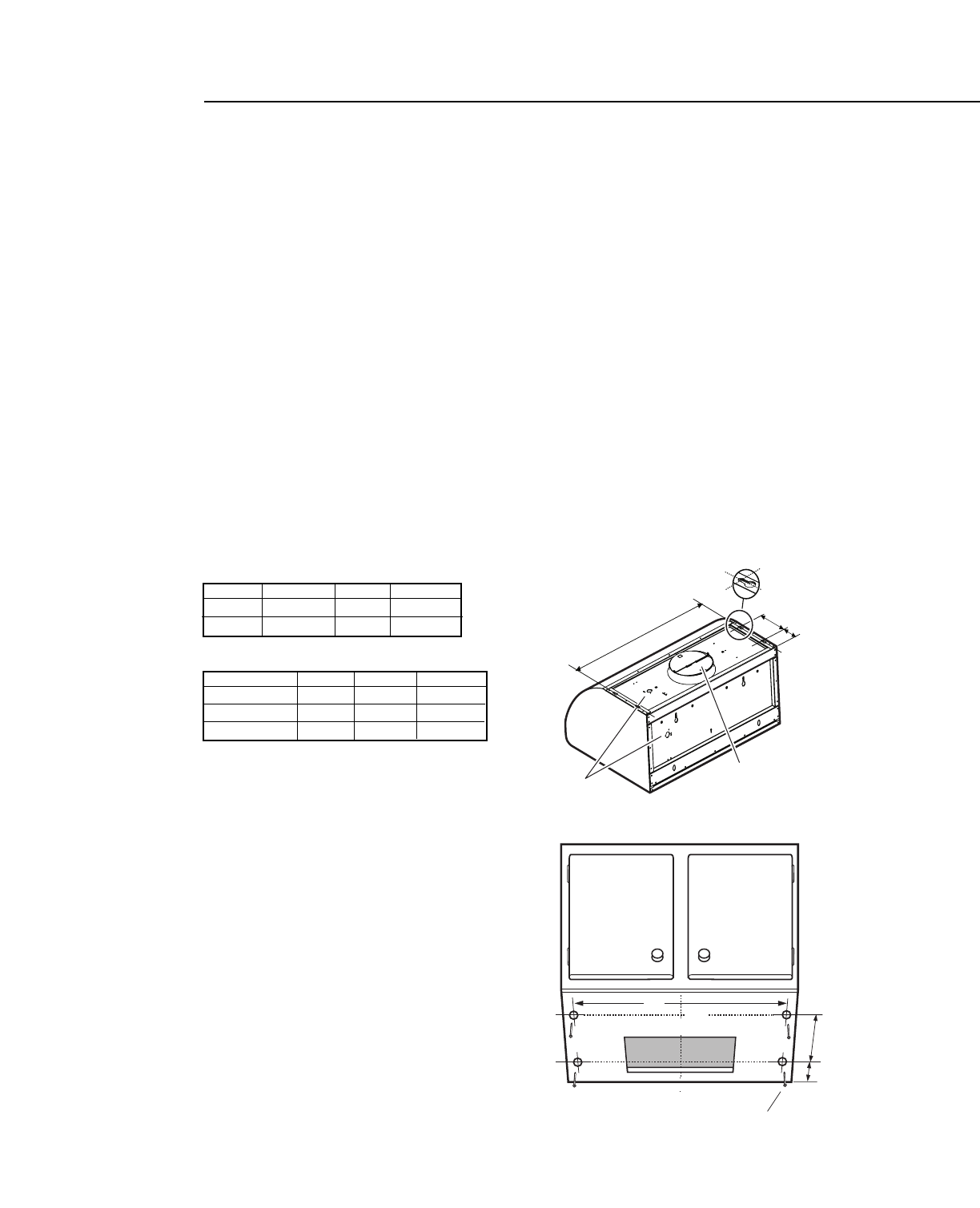

FIG. 8
Trous d'évacuation
(boîte de jonction)
Fente latérale pour montage
du bas de l'armoire
Transition avec
antirefoulement
(sortie par le haut)
Vis pour installation au bas
de l'armoire
W
Z
K
Z
K
CL
W
ES SERIES
K ZW
ES30 2-11/16 po 6-7/8 po 29-1/16 po
ES36 2-11/16 po 6-7/8 po 35-1/16 po
VS SERIES
K ZW
VS30 2-5/8 po7-1/16 po 29-1/16 po
VS36/VS1236 2-5/8 po 7-1/16 po35-1/16 po
VS48 2-5/8 po7-1/16 po 47-1/16 po
