INSTALLATION

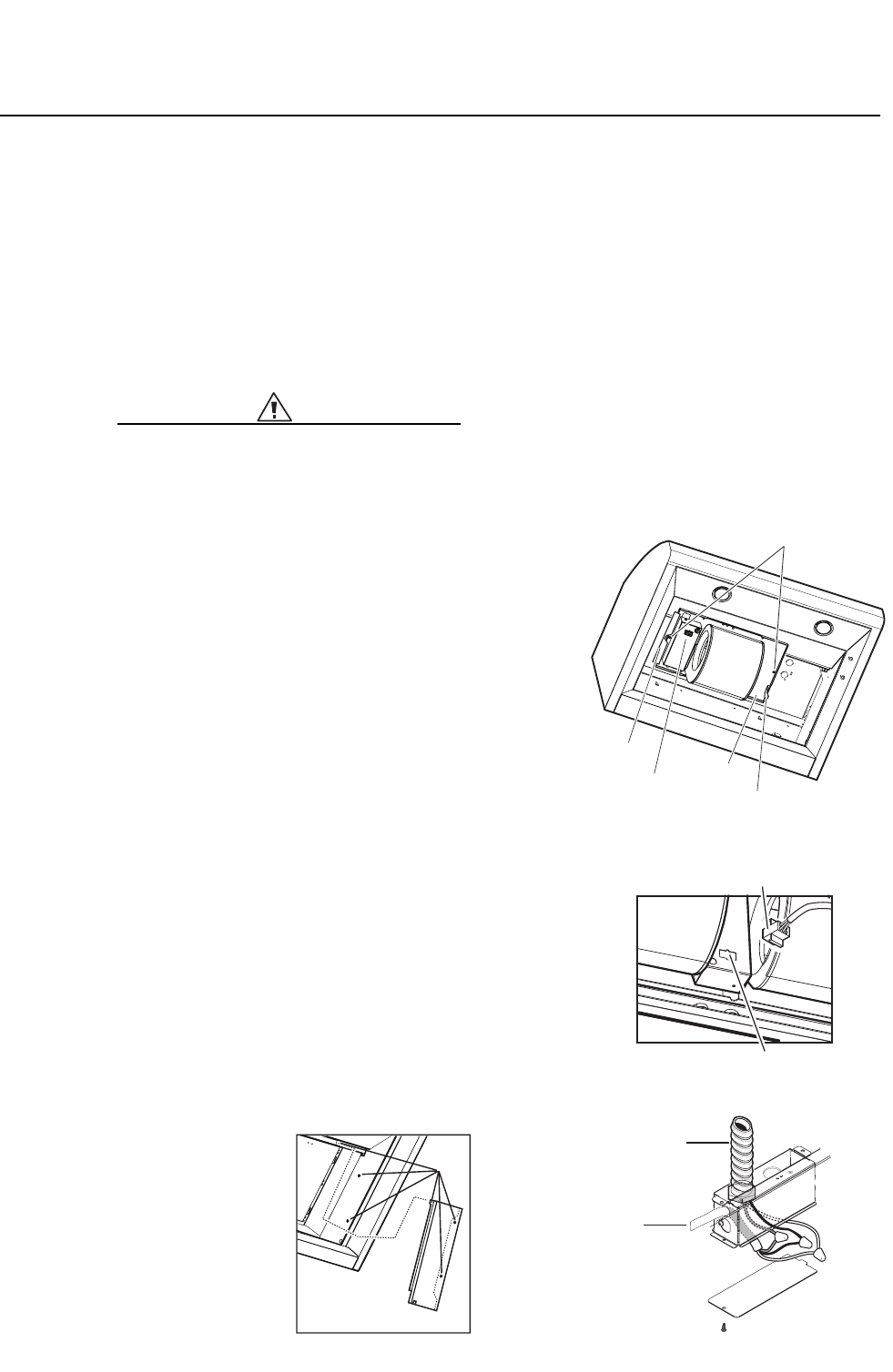

CÂBLAGE DE LA HOTTE AVEC UN VENTILATEUR INTÉGRAL :
Le ventilateur intégral peut être monté de façon à évacuer l'air tel qu'indiqué à la figure 3. De l'in-
térieur de la hotte, glissez le moteur dans le support à gauche. Tournez le moteur vers le haut
jusqu'à ce qu'il se mette en place d'un déclic dans l'attache-ressort à droite.
IMPORTANT : Fixez le moteur à la hotte à l'aide de la vis à métaux et de la rondelle de blocage.
CÂBLAGE DE LA HOTTE
AVERTISSEMENT :
Coupez le courant au niveau du panneau de service avant de câbler
l'appareil. Assurez une alimentation de 120 V 60 Hz, 15 A (minimum).
1. Connectez la fiche de connexion molex du ventilateur
intégral au connecteur qui se trouve à l'intérieur de la
hotte tel qu'indiqué à la figure 9 ou à la figure 10.
2. Retirez la boîte de jonction tel qu'indiqué à la figure 11.
3. Enlevez 1 des 2 rondelles défonçables et installez un
raccord de conduit 1/2 po dans la boîte de jonction.
4. Faites passer des fils noir, blanc et vert (18 AWG) dans
un conduit 1/2 po du bloc d'alimentation à la boîte de
jonction.
5. Connectez le fil noir sur noir (ligne sous tension), blanc
sur blanc (ligne commune) et vert/jaune à la terre, dans
le couvercle de la boîte de jonction.
6. Fermez le couvercle de la boîte de jonction.
7. Pour ES36 seulement :montez le support latéral de
filtre fourni sur le côté droit de la hotte. Vérifiez que
tous les points d'engagement correspondent
parfaitement, puis fixez le tout à l'aide de trois vis tel
qu'indiqué à la figure 12.
Dernièr
es étapes de l'installation
Replacez les filtres et récipients à graisse tel que décrit
dans le manuel d'utilisation et d'entretien. Rétablissez le
courant au niveau du panneau de service. Vérifiez le bon
fonctionnement de la hotte.
Àpartir du panneau
de contrôle
Connecteur du moteur
Support
Connecteur
du moteur
Attache-ressort
Point de fixation du
ventilateur intégral
Conduit du bloc
d'alimentation
À partir du
panneau
de contrôle
Support
du
moteur
FIG. 11
FIG. 10
FIG. 9
FIG. 12
Vis
