INSTRUCCIONES PARA LA INSTALACIÓN DE LA ESTUFA ELÉCTRICA
Para evitar
riesgosdequemadurasoincendiosal
tocarsuperciescalientes,sedeben
evitarlosarmariossobrelasupercie
delosquemadores.Siexisteun
armario, se pueden reducir los riesgos
instalandounacampanaquese
extienda horizontalmente en un
mínimode5"(12.7cm)porsobrela
parte inferior de los armarios.

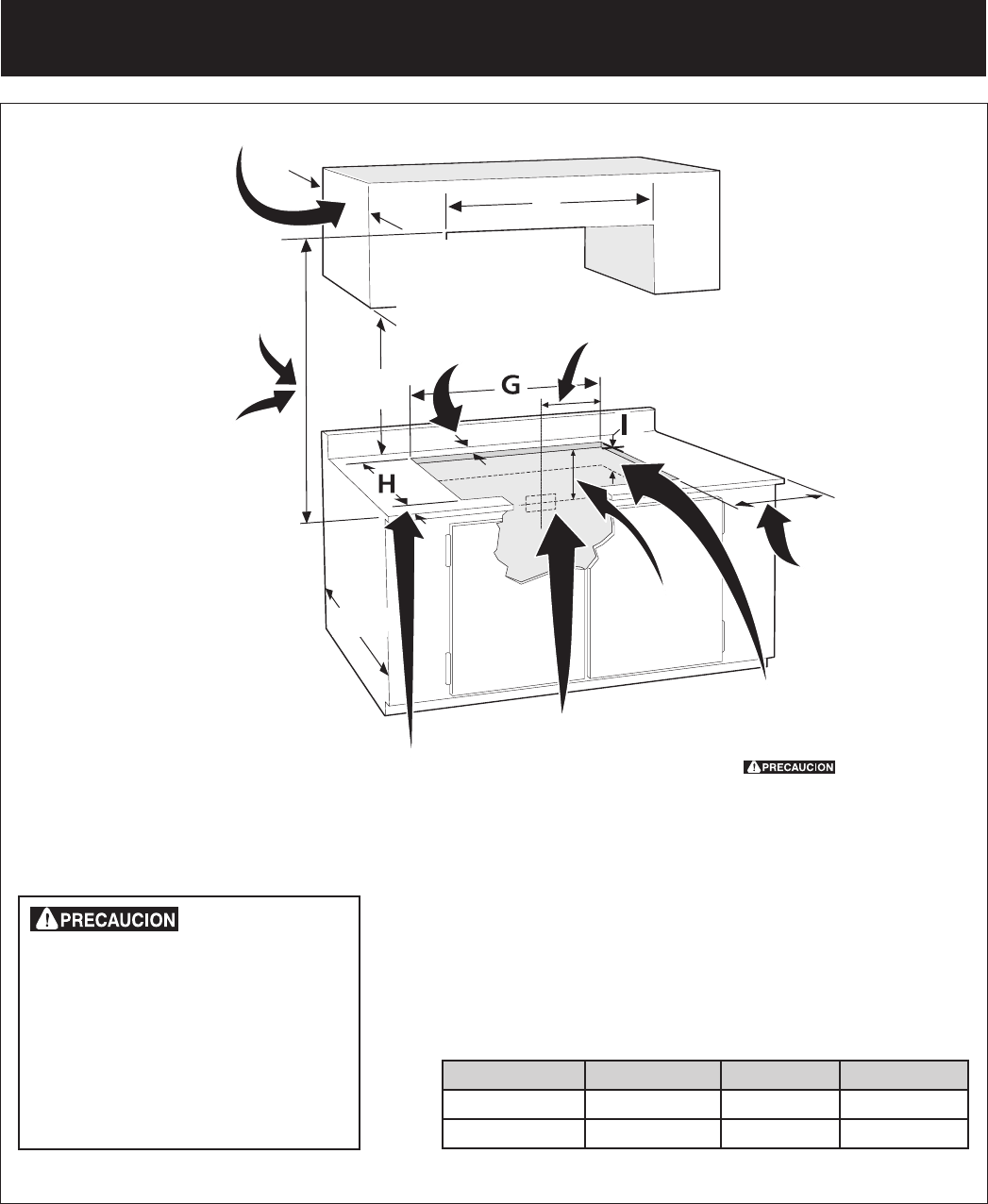

Figura 2 – EL CORTE DE LA PARTE SUPERIOR DEL ARMARIO
J min. desde el borde
del corte hasta el
compartimiento de
combustible (ambos
lados del artefacto)
El armario superior no debe sobrepasar una
profundidad máxima de 13" (33 cm)
24" (61 cm) min. cuando la
parte inferior del armario de
madera o metal está protegida
por una placa cortafuego
retardante de llama de no
menos de 1/8" (0.3 cm),
cubierta con una lámina de
acero msg no inferior al No.
28, de acero inoxidable de
0.015"(0.4 mm), aluminio de
0.024" (0.6 mm) o cobre de
0.020" (0.5 mm).
30" (76.2 cm) min. de espacio
entre la parte superior del fogón y
la parte inferior de un armario de
madera o metal sin protección.
21/2"(6.4cm)mín.desdeelbordedelantero
del corte hasta el borde delantero de la parte
superior del armario
Ubicación aproximada
de la caja de empalmes
k min. distancia
recomendada entre el
borde trasero del corte
y el compartimiento de
combustible más cercano
sobre la parte superior del
armario
10"
(25.4 cm)
12"
(30.5 cm)
18"
(45.7 cm)
Para las dimensiones G, H y I, véase la tabla en la página 1.
24"
(61 cm)
Min.
L
Si hay un cajón debajo, dejar
al menos 6½" (16.5 cm) de
espacio libre con respecto a la
superciedelmueble.
Nunca
almacene productos
inflamables en el cajón.
MODELO J K L
30’’ (76.2 cm) 7½’’ (19.1 cm) 2’’ (5.1 cm) 30’’ (72.6 cm)
36’’ (91.4 cm)
7½’’ (19.1 cm). 2’’ (5.1 cm) 36’’ (91.4 cm)
