electrolux installatie
3333
3333
33
NL
AfvoerAfvoer
AfvoerAfvoer
Afvoer
opening (afzuigkap/ropening (afzuigkap/r
opening (afzuigkap/ropening (afzuigkap/r
opening (afzuigkap/r
ecirecir
ecirecir
ecir
culatiekap)culatiekap)
culatiekap)culatiekap)
culatiekap)

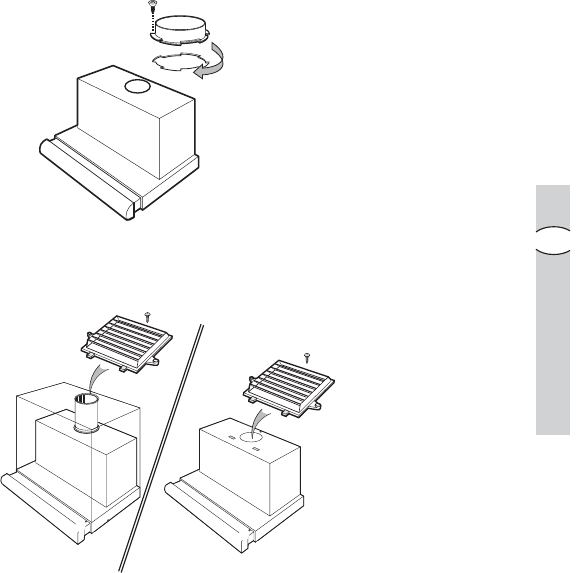

• De afvoerbuis moet een diameter van 120 mm hebben.
• Bevestig de meegeleverde afvoerbuis op de afvoeropening (bajonet
bevestiging).
Alleen voor gebruik als rAlleen voor gebruik als r
Alleen voor gebruik als rAlleen voor gebruik als r
Alleen voor gebruik als r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap
••
••
• De luchtgeleider op de afvoerbuis bevestigen.
KruidenrKruidenr
KruidenrKruidenr
Kruidenr
ekjeekje
ekjeekje
ekje
• Als vóór de kap een kruidenrekje wordt aangebracht, moet er een min. afstand
van 5 mm tussen de voorkant van de kap en de wand van het kruidenrekje
aangehouden worden (deze luchtspleet is voor de luchtcirculatie absoluut
nodig).
• Het bovenste gedeelte van de achterwand van het kruidenrekje moet
uitneembaar zijn (toegang voor afvoerbuis respectievelijk de justering van de
bovenkast).
Montage van de kap in de bovenkast - afzuigkapMontage van de kap in de bovenkast - afzuigkap
Montage van de kap in de bovenkast - afzuigkapMontage van de kap in de bovenkast - afzuigkap
Montage van de kap in de bovenkast - afzuigkap
(r(r
(r(r
(r
ecirecir
ecirecir
ecir
culatiekap met koolfilter)culatiekap met koolfilter)
culatiekap met koolfilter)culatiekap met koolfilter)
culatiekap met koolfilter)
• Boorsjabloon aan de binnenkant van de zijwand van de bovenkast rechts
respectievelijk Iinks aanleggen, bevestigingsgaten 2 mm Ø en 2 gaten 6 mm Ø,
diepte 5 mm voor de bevestigingsnagels (montagehulp) aftekenen en
voorboren.
