Version 10/05 - Page 9
INCA PRO 30
OUTILS NÉCESSAIRES À LʼINSTALLATION
• Scie sauteuse ou à découper
• Perceuse
• Mèche à bois 1 1/4 po
• Pinces
• Tournevis Phillips
• Dénude fil ou couteau tout usage
• Pince coupante à fil métallique
• Ruban à mesurer ou règle
• Niveau
• Crayon
• Outil à calfeutrage
• Ruban à conduit
PIÈCES FOURNIES POUR LʼINSTALLATION
• 1 registre à clapet
• 1 nécessaire de documentation
PIÈCES NÉCESSAIRES POUR LʼINSTALLATION
• 2 connecteurs de conduit
• Câble dʼalimentation
• 1 capuchon de mur ou de toit
• Conduit en métal
• Vis pout réinforcement
• Vis pour compartiment de filage
ACCESSOIRES POUR LʼINSTALLATION
• Filtres au Charbon
Pour installation sans conduit
part # 6093034
• Cadres
21" - 25" prof. ajustable
Cadre Pro 36 - part # 620000301
LʼInca Pro 30 peut être installée
avec les hottes faites sur mesure
30” ou plus.
Pour des hottes encastrable,
choisissez un recouvrement fait
sur commande ou notre Cadre
Pro conçu pour 36” installations.
Les Cadres créent une finition
parfait-scellée et non-combustible
pour le dessous de votre hotte
encastrable.
Les Cadres Pro se composent de
deux sections: une plus grande,
arrière section et une section avant
pour une profondeur réglable totale
entre 21” et 25".
Considérez la forme, la taille, et
le poids de lʼInca Pro 30 et du
Cadre déterminer la configuration
de la hotte encastrable. Voir des
DIMENSIONS DE LA HOTTE ET
DIMENSIONS DU CADRE à la
page 4.

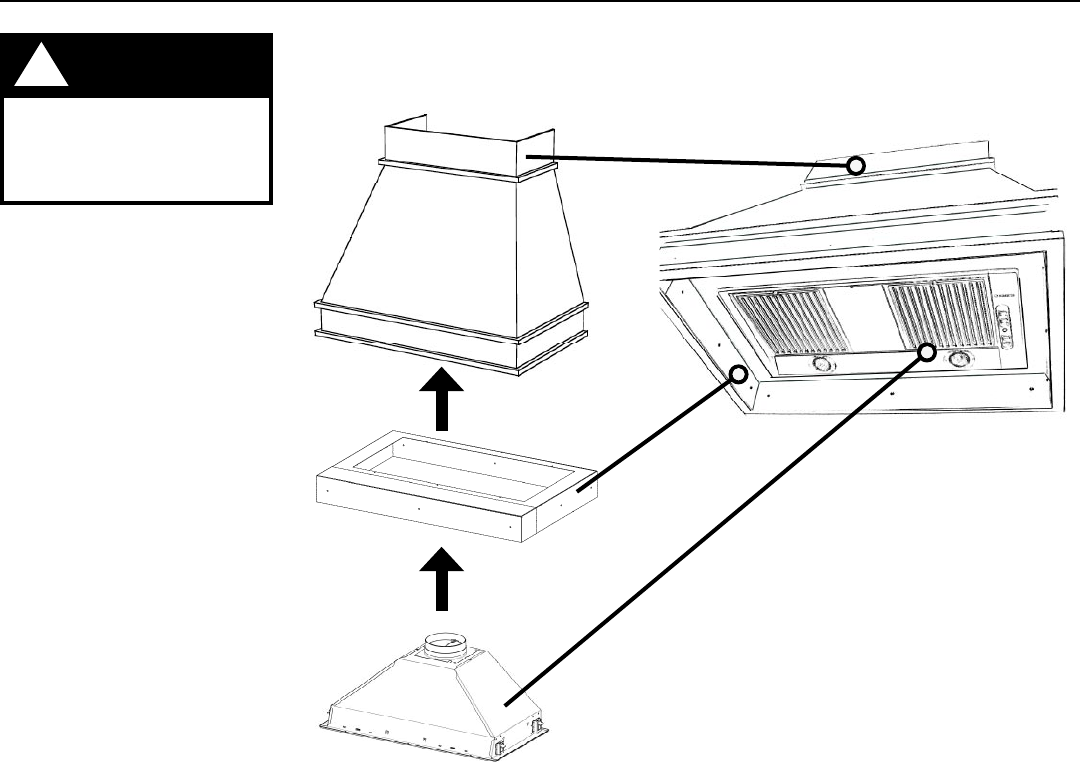

INSTALLATIONS AVEC CADRES
HOTTE
ENCASTRABLE
CADRE
P
RO
AVERTISSEMENT
!
En constuisant une hotte
encastrable sur commande,
suivez toujours tous les codes
et normes applicables.
1. La hotte encastrable doit avoir une base vigoureuse (3/4” contre-plaqué recommandé) pour adapter au coupe-circuit pour lʼInca Pro
30. La base doit être enfoncée pour adapter à la taille du Cadre (voir les DIMENSIONS DU CADRE à la page 4). Les attaches de Cadre
au fond de la base à lʼaide des vis appropriées pour la hotte encastrable. LʼInca Pro 30 est installé dans le coupe-circuit dans le Cadre
et la base.
2. Placez la section arrière du Cadre de sorte quʼil aboute le bord arrière de votre hotte encastrable. En utilisant un stylo, tracez le contour
de la sortie précoupée. Enlevez le Cadre et procédez FAIRE LA COUPE à la page 10. Installez les deux sections du Cadre et procédez
INSTALLATION DE LA HOTTE à la page 11.
