F3F3
INSTRUCTIONS D’INSTALLATION
5 OUTILS RECOMMANDÉS POUR
L’INSTALLATION
• Tournevis Phillips
• Perceuse électrique
• Forets de
1
/2",
5
/8" et
3
/32" (13 – 16 – 8 mm)
• Mèche à bois de 1
1
/2" (38 mm) ou coupe-trou dans
métal (si un coffret métallique est utilisé)
• Scie pour couper l’ouverture d’évacuation (s’il y a lieu)
• Toile de protection pour le produit et la cuisinière
(vous pouvez aussi réutiliser le carton d’emballage)
• Ciseaux
• Crayon
• Mètre
• Bande autocollante

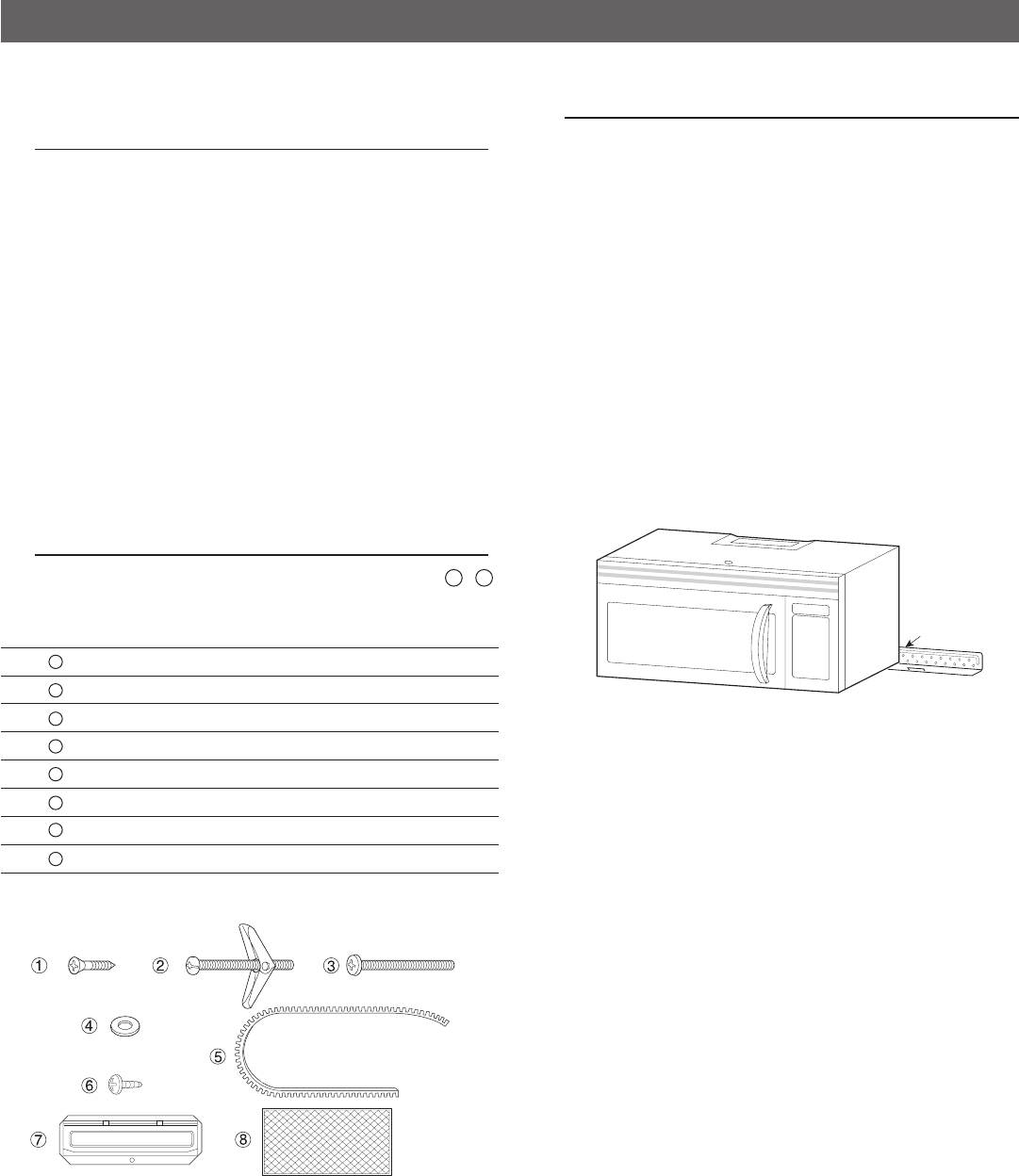

6 MATÉRIEL D’INSTALLATION
Les articles faisant partie du matériel d’installation de 1 à 7
sont dans le petit sac.:
Référence Description Quantité
1
Vis à bois 5 x 35 mm 6
2
Boulon à ailettes
3
/16 po 4
3
Vis de coffret supérieur 5 x 85 mm 2
4
Rondelle plate diamètre 30 mm 2
5
Passe-fi ls 1
6
Vis autotaraudeuse 4 x 8 mm 4
7
Ensemble registre d’évacuation 1
8
Filtres à graisse 2
7 PRÉPARATION DU FOUR
1. Ouvrez le fond du carton, basculez les rabats en arrière
et basculez le four pour reposer sur la cale en mousse
plastique. Enlevez le carton du four et sortez tous les
matériaux d’emballage, les instructions d’installation, le
gabarit mural, le gabarit de plafond, le fi ltre à charbon, le
plateau tournant et son support. Cependant N’ENLEVEZ
PAS LE CACHE DU GUIDE D’ONDES qui est situé sur le
haut de la cavité du four. CONSERVEZ LE CARTON QUI
PEUT VOUS FACILITER L’INSTALLATION.
2. VÉRIFIEZ LE FOUR. Cherchez des dommages éventuels
sur le four, comme un mauvais salignement ou une torsion
de la porte, des dommages au niveau des joints ou des
surfaces d’étanchéité, des cassures ou desserrages de
charnières ou de verrouillage, des entailles dans la cavité
ou sur la porte. Si vous trouvez un quelconque dommage, ne
faites pas fonctionner le four et contactez votre revendeur ou
UN SERVICE AGRÉÉ DE DÉPANNAGE ELECTROLUX.
Schéma 4
Pièces montrées à des échelles différentes.
À employer avec les armoires métalliques.
Placez autour de l’ouverture pour cordon
d’alimentation. Coupez à la taille voulue.
Schéma 5
Plaque de fi xation
