Conversion de l’appareil au gaz
naturel
Si l’appareil a été converti au GPL, chacune des
modifications suivantes doit être effectuée pour le
reconvertir au gaz naturel.
A. Remplacer tous les bouchons-orifices
Effectuer les é tapes 1à4delapage 4.
Pour l’étape 5 : Localiser les bouc hons-orifices en laiton
coloré qui se trouvaient à l’origine sur les brûleurs,
avant la conversion au GPL. Observer la couleur de
chaque bouchon-orifice et noter le brûleur qui convient
pour chacun tel qu’indiqué aux figure 10.
Compléter les étapes 6à9delapage 5 pour terminer
la pose de chacun des bouchons-orifices pour gaz
naturel sur le brûleur qui lui convient.
Mettre les bouchons-orifices retirés de l’appareil pour
usage ultérieur. Ils devront être utilisés si l’appareil doit
un jour être reconverti au GPL.
Pose des bouchons-o rifices pour gaz
naturel

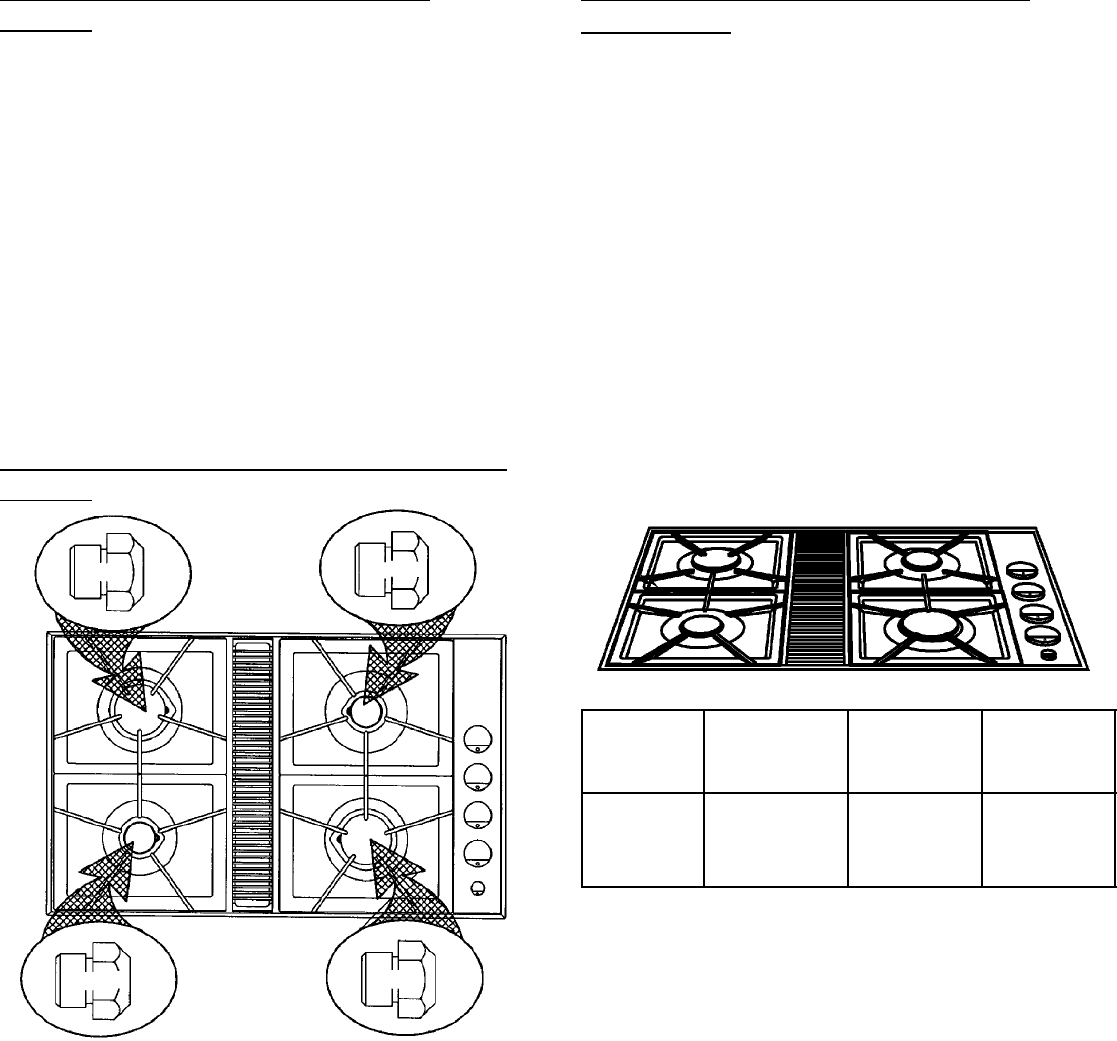

Figure 10
ILLUST. N° 9215-001-0
ROUGE
ARGENT
ARGENT
NOIR
B. Inverser le capuchon du détendeur de la plaque de
cuisson
Une fois l a plaque de cuisson mise en s ervice, le
détendeur se trouve au-dessous du compartiment des
brûleurs au n iveau de la tubulure de gaz. Identifier le
type de détendeur et s uivre les instructions qui
conviennent sur l’illustration. (Voir figures 7 et 8.)
Une fois les étapes A e t B effectuées, vérifier l’apparence
de la flamme de c haque brûleur sur l es r églages Hi (plein
feu) et Lo (feu doux ) en l a comparant à la flamme de la
figure 9 . Si la flamme semble trop haute ou trop basse,
revoir les différentes étapes pour s’assurer qu’elles ont été
effectuées correctement.
Pose des bouchons-o rifices pour
gaz
naturel
Cette plaque de cuisson est équipée d’un système
électronique qui allume le gaz en produisant une étincelle et
se trouve sur le côté de c haque brûleur. Les brûleurs sont
conçus pour s’allumer à n’importe quel réglage du bouton
de commande qui permette un écoulement de gaz suffisant
pour produire une flamme et pour se réallumer
automatiquement si la flamme s’éteint accidentellement en
raison d’un courant d’air ou autre. Cette fonction est offerte
pour des raisons pratiques et non pas pour des raisons de
sécurité.
Cette plaque de cuisson n’est pas équipée de volets de
régulation d ’air et n’exige donc pas leur réglage. Les
brûleurs sont conçus pour assurer un apport optimum d’air
pour tous les gaz sans que des v olets de régulation d’air
soient nécessaires. Lorsqu’ils fonctionnent correctement,
les brûleurs ont une flamme bien définie et uniformément
bleue. Si la flamme a la pointe jaune ou qu’elle est mal
définie ou s emble en général ne pas avoir un apport
suffisant d’air, faire appel à un technicien de service
après-vente qualifié.
BRÛLEUR
CAPACITÉ DU
BRÛLEUR AVEC
GAZ NATUREL
(BTU/H)
CAPACITÉ DU
BRÛLEUR
AVEC GPL
(BTU/H)
TOUS GAZ À
FEU DOUX
(BTU/H)
Devant droit
Arrière droit
Avant gauche
Arrière gauche
12 000
6 500
6 500
10 500
8 000
4 500
4 500
8 000
1 600
800
800
1 600
ATTENTION : Ne jamais laisser de récipients, chiffons ou
autres articles couvrir les boutons de c ommande ou leur
pourtour. Ne j amais b loquer le passage de l’air autour des
boutons de commande. Les dimensions de l’ouverture des
boutons sont telles qu’elles permettent le c ontrôle de
l’apport d’air à l’intérieur de la plaque de c uisson pendant
son fonctionnement.
