16

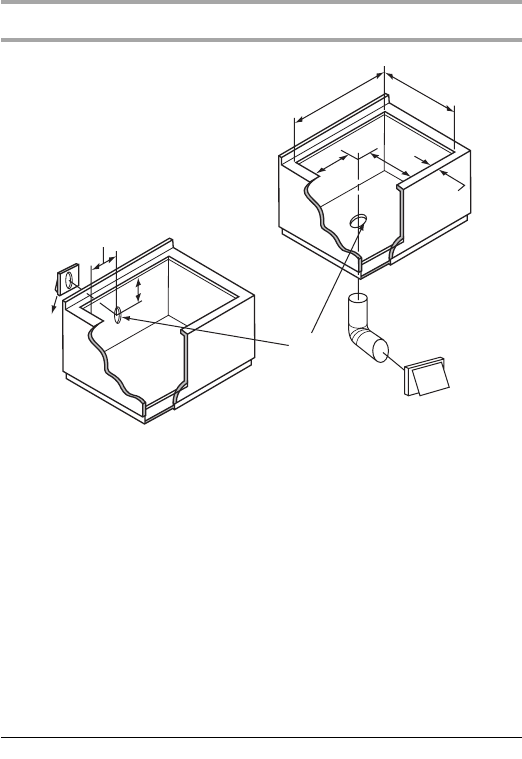

Dimensions de l’ouverture à découper
Exigences concernant l'évacuation
IIMPORTANT : L'évacuation de cette table de cuisson doit se
faire à l'extérieur à moins d'utiliser la trousse accessoire de
filtration sans conduit de Jenn-Air
®
. Voir la section “Méthodes
d'évacuation”.
■ Ne pas terminer le circuit d'évacuation dans un grenier ou
dans un autre espace fermé.
■ Utiliser un clapet de conduit Jenn-Air
®
.
■ Le système doit décharger l'air à l'extérieur.
■ Utiliser uniquement du conduit métallique de 6" (15,2 cm). Un
conduit en métal rigide est recommandé. Pour un rendement
optimal, ne pas utiliser de conduit en plastique ou en
aluminium.
■ Avant d'effectuer des découpes, s'assurer qu'il y a un
dégagement convenable entre le mur ou le plancher pour le
conduit d'évacuation.
■ On ne doit couper un poteau de colombage ou une solive que
si c’est absolument nécessaire. Dans ce cas, on devra
construire une structure de support appropriée.
■ La taille du conduit doit être uniforme.
■ Le circuit d'évacuation doit comporter un clapet. Si la bouche
de décharge murale ou par le toit comporte un clapet, ne pas
utiliser le clapet fourni avec la hotte de cuisinière.
■ Au niveau de chaque jointure du circuit d'évacuation, assurer
l'étanchéité avec les brides de serrage.
■ À l'aide d'un produit de calfeutrage, assurer l'étanchéité
autour de la bouche de décharge à l'extérieur (à travers le mur
ou le toit).
■ Déterminer quelle méthode d'évacuation est la plus
appropriée.
Pour obtenir la meilleure performance :
■ Utiliser un conduit de ventilation en acier galvanisé
d'épaisseur minimum nº 26 ou en aluminium d'épaisseur
minimum nº 25. Des raccords de mauvaise qualité peuvent
réduire le flux d'air. On déconseille l’emploi d’un conduit en
métal flexible.
REMARQUE : Les codes locaux pourraient exiger un
matériau plus épais.
■ Le conduit métallique peut être réduit à une épaisseur
nº 30 pour l'acier galvanisé ou nº 26 pour l'aluminium si c'est
permis par les codes locaux. Cette information est basée sur
l'information dans la Section des Codes Résidentiels
Internationaux M1601.1 (édition 2006).
■ Ne pas installer 2 coudes ensemble.
■ Ne pas utiliser plus de trois coudes à 90°.
■ Si l'on utilise un coude, on doit le placer le plus loin possible
de l’ouverture d'évacuation du moteur de la hotte de
ventilation.
■ Veiller à incorporer une section de conduit rectiligne d'au
moins 18" (45,7 cm) entre deux raccords coudés adjacents.
■ Des coudes trop rapprochés peuvent occasionner une
turbulence excessive qui réduirait la circulation de l'air.
■ Ne pas utiliser un coude de 5" (12,7 cm) dans un système de
6" (15,2 cm) ou 3¹⁄₄" x 10" (8,3 x 25,4 cm).
■ Ne pas réduire le système à une longueur de 5" (12,7 cm)
après avoir utilisé des raccords de 6" (15,2 cm) ou de
3¹⁄₄" x 10" (8,3 x 25,4 cm).
■ Éviter le sertissage manuel. Ceux-ci peuvent restreindre le flux
d'air.
■ Utiliser un clapet de conduit Jenn-Air
®
pour que le rendement
soit correct. Si une bouche de décharge murale ou de toit est
utilisée, s'assurer que la taille de la bouche de décharge n'est
pas réduite et qu'il a un clapet anti-reflux.
■ Au niveau de chaque jointure du circuit d'évacuation, assurer
l'étanchéité avec les brides de serrage.
■ À l'aide d'un produit de calfeutrage, assurer l'étanchéité
autour de la bouche de décharge à l'extérieur (à travers le mur
ou le toit).
La longueur du système d'évacuation et le nombre de coudes doit
être réduit au minimum pour une performance efficace.
La longueur maximale équivalente du circuit d'évacuation est de
60 pi (18,3 m). Pour les altitudes excédant 4 500 pi (1 272 m),
réduire la longueur du système d'évacuation de 20 % pour une
performance optimale.
Installations pour régions à climat froid
On devrait installer un clapet anti-reflux additionnel pour
minimiser le reflux d’air froid, et incorporer un élément d’isolation
thermique pour minimiser la conduction de chaleur par
l’intermédiaire du conduit d’évacuation, de l’intérieur de la
maison à l’extérieur. Le clapet anti-reflux doit être placé du côté
air froid par rapport à l’élément d’isolation thermique.
Air d’appoint
Le code du bâtiment local peut exiger l’emploi d’un système de
renouvellement de l’air/introduction d’air d’appoint, lors de
l’utilisation d’un système d’aspiration de débit supérieur à une
valeur (pieds cubes par minute) spécifiée. Le débit spécifié en
pieds cubes par minute varie d’une juridiction à l'autre. Consulter
un professionnel des installations de chauffage/ventilation/
climatisation au sujet des exigences spécifiques applicables dans
la juridiction locale.
A.28⁷⁄₈" (73,4 cm) maximum sur les modèles de 30" (76,2 cm)
34½" (87,6 cm) maximum sur les modèles de 36" (91,4 cm)
B.21¹⁄₈" (53,7 cm) maximum sur les modèles de 30" (76,2 cm) et de
36" (91,4 cm)
C.8⁵⁄₈" (21,9 cm) sur les modèles de 30" (76,2 cm)
15⁷⁄₁₆" (39,2 cm) sur les modèles de 36" (91,4 cm)
D.6⁵⁄₁₆" (16 cm) sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm)
E. Dégagement minimal de 2" (5,1 cm) jusqu'au rebord avant de la
table de cuisson
F. Option d'évacuation par le plancher
G.6¹⁄₈" (15.6 cm) pour un système d'évacuation de 6"
H.8⁵⁄₈" (21,9 cm) sur les modèles de 30" (76,2 cm)
15⁷⁄₁₆" (39,2 cm) sur les modèles de 36" (91,4 cm)
I.16" (40,6 cm) sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm)
J.Option d'évacuation par le mur
A
B
C
D
E
F
G
H
I
J
