INSTRUCTIONS D’INSTALLATION
Outillage et pièces
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l'installation.
Lire et suivre les instructions fournies avec les outils indiqués ici.
PIÈCES NÉCESSAIRES :
Cadre décoratif personnalisé - Voir “Cadre décoratif - vue arrière”.
Quincaillerie (facultatif)
PIÈCES FOURNIES :
Cadre décoratif personnalisé
Pour l'installation d'un cadre décoratif personnalisé, l'installateur
devra créer lui-même le cadre ou consulter un ébéniste ou
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications du cadre.
IMPORTANT :
■ L'épaisseur du cadre décoratif doit être de ¾" (1,91 cm).
■ Le poids du cadre décoratif ne doit pas dépasser 10 lb
(4,54 kg).
■ Un cadre décoratif de poids supérieur à la limite
recommandée risque d’endommager l'appareil.

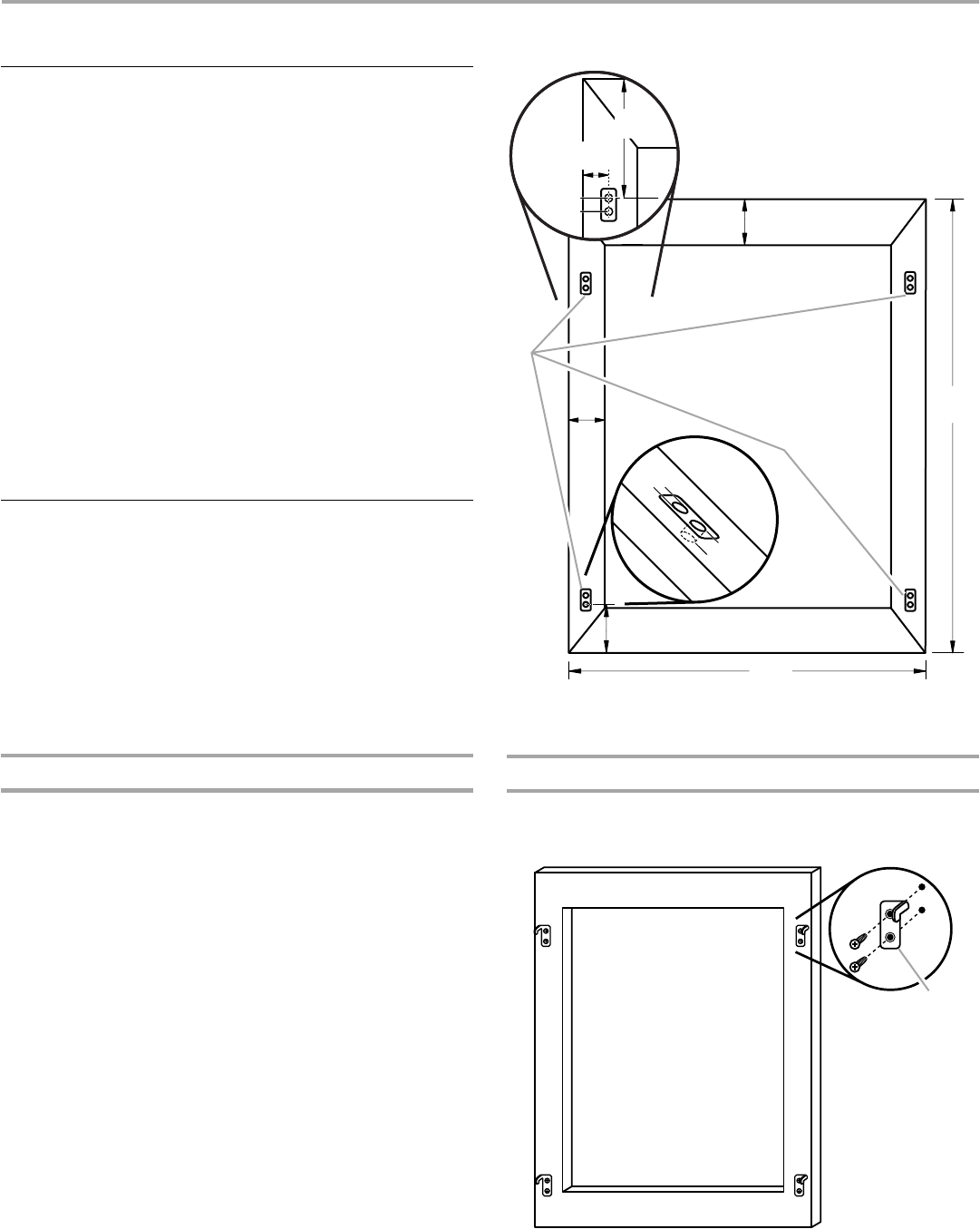

Cadre décoratif - vue arrière
1. Créer le cadre décoratif personnalisé en fonction des
dimensions indiquées.
2. Creuser quatre trous en forme de cuvette dans le cadre du
panneau décoratif aux emplacements indiqués pour fixer les
crochets du panneau décoratif.
REMARQUE : Pour pouvoir incruster les crochets de panneau
décoratif dans le panneau, il est recommandé d'utiliser un
outil rotatif pour creuser la surface aux points d'insertion des
crochets décoratifs.
Installation des crochets pour cadre décoratif
À l'aide d'un tournevis Phillips et de huit vis à tête plate, fixer les
crochets à l'arrière du cadre décoratif. Voir “Cadre décoratif - vue
arrière”, pour l'emplacement des crochets.
■ Perceuse sans fil
■ Mèche à bois de ¹⁄₁₆" and
³⁄₈", à vrille d'amorçage
■ Tournevis Phillips
■ Outil rotatif
■ Ciseaux
■ Ruban adhésif de
masquage
■ Mètre ruban
■ Pétrolatum
■ Vis à tête plate (8)
■ Vis à tête ronde (8)
■ Plaques décoratives (2)
■ Crochets pour cadre
décoratif (4)
A. Emplacement des crochets
pour cadre décoratif
A. Crochets pour cadre décoratif (4)
2
¹⁵⁄₁₆
"
(75 mm)
3
¹⁷⁄₃₂
"
(90 mm)
3"
(76 mm)
A
23
⁵⁄₈
"
(60,0 cm)
29
²⁷⁄₃₂
"
(75,8 cm)
¹⁄₁₆
"
(2 mm)
¹³⁄₃₂
"
(10 mm)
4
⁷⁄₈
"
(124 mm)
²⁹⁄₃₂
"
(23,3 mm)
²⁵⁄₃₂
"
(20 mm)
A
