Raccordement de la canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit
raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄"
(12,7 mm à 31,8 mm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit d'un conduit d'eau froide.
■ Un conduit horizontal fonctionnera, mais le procédé
suivant doit être suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, l’eau ne
risquera pas d’arroser la perceuse. Ceci empêche
également les sédiments qu’on trouve normalement dans
l’eau de s’accumuler dans le robinet.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion au bas du côté arrière
droit du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une
longueur de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de
¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.
5. À l'aide d'une perceuse sans fil, percer un trou de ¹⁄₄" dans la
canalisation d’eau froide choisie.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la
rondelle d’étanchéité est placée sous la bride de tuyau. Serrer
l’écrou de serrage. Serrer lentement et uniformément les vis
de la bride de tuyau afin que la rondelle forme une jonction
étanche. Ne pas serrer excessivement.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture de
sortie du robinet. Visser l’écrou de compression sur le raccord
de sortie avec une clé à molette. Ne pas serrer excessivement
car ceci pourrait provoquer l’écrasement du tube en cuivre.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau.
Raccordement au réfrigérateur
1. Enlever le capuchon de plastique du robinet d’arrivée d’eau.
Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement. Vérifier
que le tube en cuivre est fixé solidement en tirant sur le tube
en cuivre.
2. Créer une boucle de service avec le tube de cuivre. Éviter les
déformations en pliant le tube de cuivre. Fixer le tube en
cuivre à la caisse du réfrigérateur avec une bride en “P”.
3. Ouvrir l’arrivée d’eau au réfrigérateur et vérifier s'il y a des
fuites. Corriger toute fuite.
Achever l’installation
1. Brancher sur une prise à 3 alvéoles reliée á la terre.
REMARQUE : Prévoir un délai de 24 heures pour la production du
premier lot de glaçons. Jeter les trois premiers lots de glaçons
produits. Prévoir un délai de 3 jours pour le remplissage complet
du récipient à glaçons.

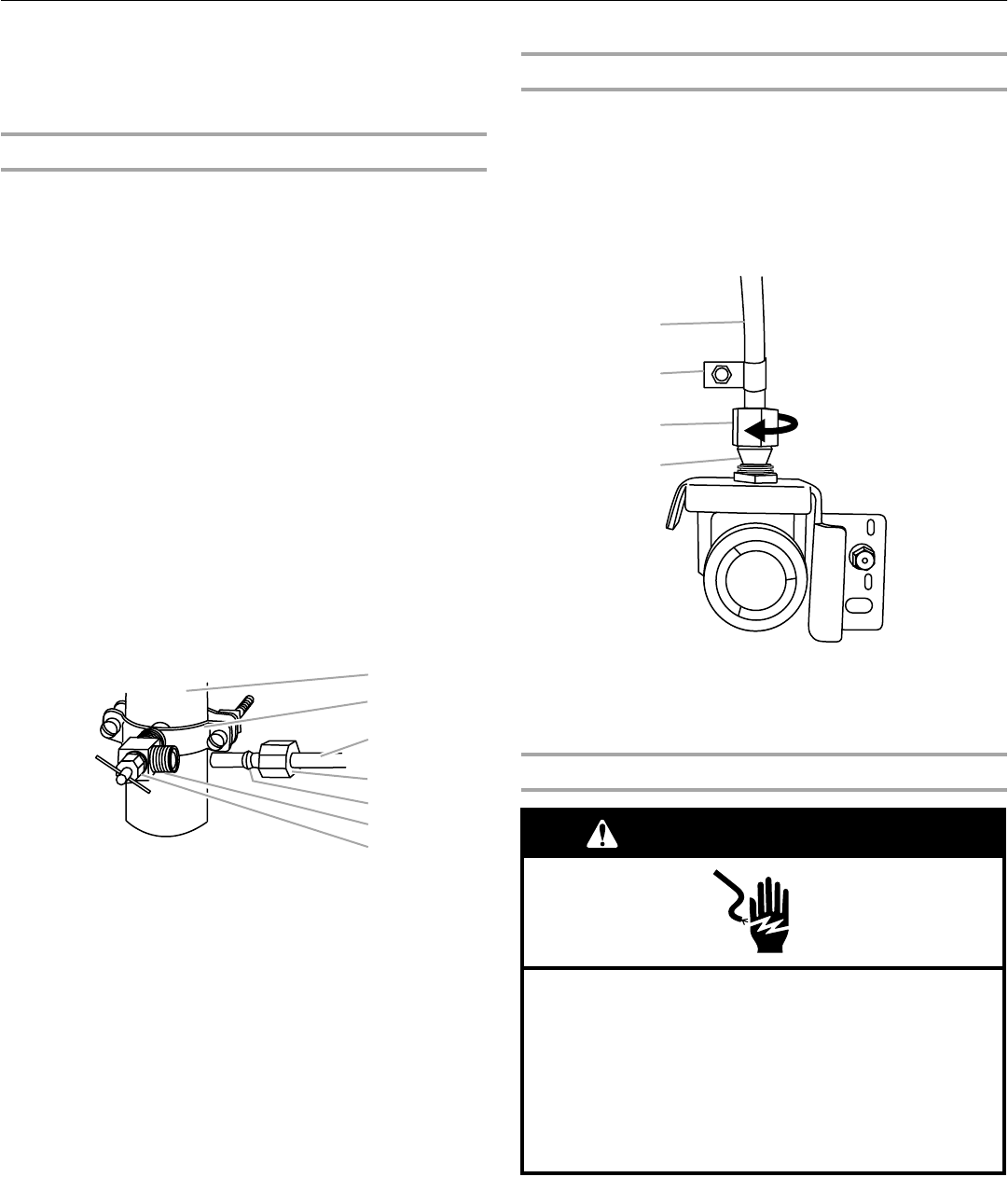

A.Canalisation d’eau froide
B.Bride de tuyau
C.Tube en cuivre
D.Écrou de compression
E.Bague de compression
F. Robinet d’arrêt
G.Écrou de serrage
F
G
A
B
C
D
E
A.Tube en cuivre
B.Bride en “P”
C.Écrou de compression
D.Bague de compression
B
A
C
D
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
