Raccordement du réfrigérateur à une
canalisation d’eau
Lire attentivement toutes les instructions avant de
commencer.
IMPORTANT :
■
Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la
canalisation d’eau, placer la commande de la machine à
glaçons à la position d’arrêt (OFF) pour empêcher que la
machine à glaçons fonctionne sans eau.
■
Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■ Utiliser un tube en cuivre et vérifier s’il y a des fuites.
■ Installer les tubes en cuivre seulement à des endroits où la
température se maintient au-dessus du point de congélation.
■
Une période d’attente allant jusqu’à 24 heures est nécessaire
avant que l’appareil commence à produire des glaçons.
Outils requis :
■
Tournevis standard
■
Clés plates de
⁷⁄₁₆
po et
¹⁄₂
po ou deux clés à molette réglables
■
Tourne-écrou de
¹⁄₄
po
■
Foret de
¹⁄₄
po
■
Perceuse manuelle ou perceuse électrique (convenablement
reliée à la terre)
REMARQUE :
Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet de genre à selle de
¹⁄₄
po (6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet de genre à selle est conforme à vos
codes locaux de plomberie. Ne pas employer de robinet de genre
à selle de
³⁄₁₆
po (4,76 mm) ou de type à percer, ce qui réduit le
débit d’eau et cause une obstruction plus facilement.
Arrivée d’eau froide
La valve d’entrée d’eau de la machine à glaçons comprend une
rondelle de contrôle du débit, qui est utilisée comme élément de
régulation de la pression d’eau. La machine à glaçons a besoin
d’être connectée à une canalisation d’eau froide avec limitations
de pression d’eau de 30 à 120 lb-po
2
. Si un problème survient,
contacter la compagnie de distribution d’eau.
Raccordement à une canalisation d’eau :
1.
Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2.
FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3.
Trouver une canalisation d’eau FROIDE verticale de
¹⁄₂
po à 1
¹⁄₄
po (12,7 mm à 3,18 cm) près du réfrigérateur.
REMARQUE :
Un conduit horizontal fonctionnera, mais le
procédé suivant doit être suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, l’eau ne
risquera pas d’arroser la perceuse. Ceci empêche également
les sédiments qu’on trouve normalement dans l’eau de
s’accumuler dans le robinet d’arrêt.
4.
Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion à gauche au bas à
l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter
une longueur de 7 pi (2,1 m) pour permettre le déplacement
du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre
de
¹⁄₄
po (6,35 mm) de diamètre. Veiller à ce que le tube soit
coupé d’équerre aux deux extrémités.
5.
À l’aide d’une perceuse électrique reliée à la terre, percer un
trou de
¹⁄₄
po dans le tuyau de canalisation d’eau froide
choisie.

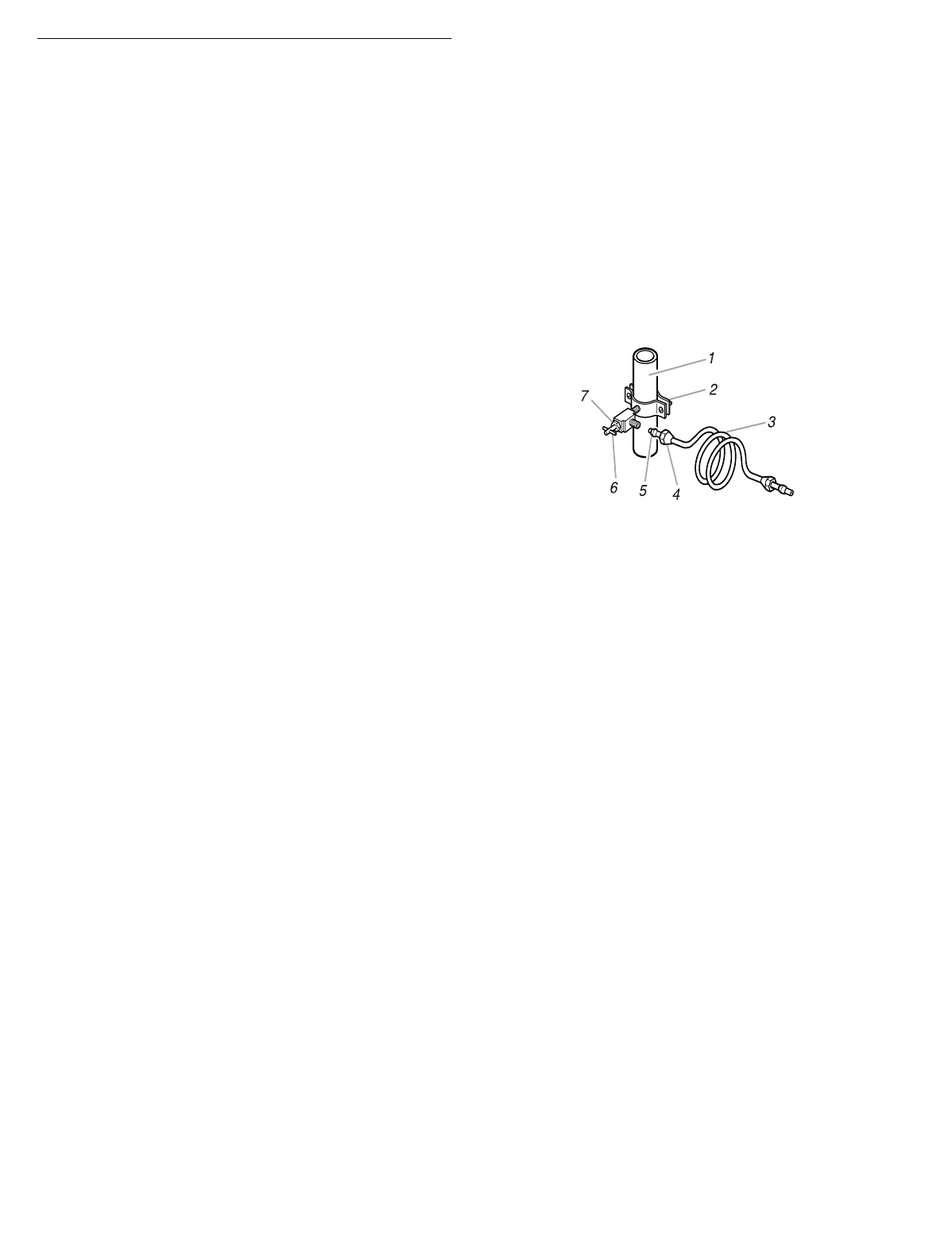

1. Canalisation d’eau froide
2. Bride de tuyau
3. Tube en cuivre
4. Écrou de compression
5. Bague de compression
6. Robinet d’arrêt
7. Écrou de serrage
6.
Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de prise en charge. Vérifier que le raccord du robinet est
bien engagé dans le trou de
¹⁄₄
po percé dans la canalisation
et que la rondelle d’étanchéité est placée sous la bride de
prise en charge. Serrer l’écrou de serrage sur la tige du
robinet. Serrer soigneusement et uniformément les vis fixant
la bride de prise en charge sur la tuyauterie afin que la
rondelle forme une jonction étanche. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre, particulièrement s’il s’agit d’un tube en cuivre
malléable (enroulé). On est maintenant prêt à connecter le
tube de raccordement en cuivre.
7.
Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture
de sortie du robinet. Visser l’écrou du raccord de
compression sur le raccord de sortie avec une clé à molette.
Ne pas serrer excessivement.
8.
Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur :
1.
Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement.
Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aidera à empêcher
les dommages au tube lorsque le réfrigérateur est poussé
contre le mur en arrière. Passer à l’étape 2.
