■ Si vous désirez seulement enlever et réinstaller les portes, voir
“Démontage - Portes et charnières” et “Réinstallation - Portes
et charnières”.
Démontage - Portes et charnières
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Ouvrir la porte du réfrigérateur; enlever la grille de la base en
bas à l’avant du réfrigérateur. Voir l'illustration de la grille de la
base.
3. Fermer la porte du réfrigérateur; maintenir les deux portes
fermées jusqu'au moment où on est prêt à les séparer de la
caisse de l'appareil.
REMARQUE : Prévoir un support additionnel des portes
pendant la réinstallation des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
4. Enlever les pièces de la charnière supérieure - voir l'illustration
de la charnière supérieure. Soulever la porte du compartiment
de congélation pour la séparer de la caisse.
5. Enlever les pièces de la charnière centrale - voir l'illustration
de la charnière centrale. Soulever la porte du réfrigérateur
pour la séparer de la caisse.
6. Enlever les pièces de la charnière inférieure - voir l'illustration
de la charnière inférieure.
Inversion du sens d’ouverture des portes (facultative)
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir dans la direction opposée, procéder comme
suit. S'il n'est pas nécessaire de changer l'orientation des portes,
voir la section “Réinstallation - Portes et charnières”.
Caisse
1. Enlever les vis à tête hexagonale de ⁵⁄₁₆" de la charnière (côté
poignée); transférer ces pièces du côté opposé. Voir
l'illustration 1-1.
2. Enlever les bouchons d'obturation des trous de la charnière
au sommet de la caisse; transférer ceux-ci dans les trous de
charnière du côté opposé. Voir l'illustration 1-2.
Porte du compartiment de congélation
1. Enlever la poignée de la porte du compartiment de
congélation tel qu'illustré. Conserver toutes les pièces
ensemble. Voir l'illustration 2.
2. Enlever le bouchon d'obturation du trou de la charnière de la
porte. Transférer le bouchon du côté opposé. Voir
l'illustration 3.
3. Enlever les vis de blocage de la poignée de la porte. Les
transférer du côté opposé de la porte du compartiment de
congélation. Voir l'illustration 4.
4. Enlever la butée de porte. Transférer la butée du côté opposé
de la porte du compartiment de congélation. Voir
l'illustration 5.
5. Positionner la poignée du compartiment de congélation du
côté opposé de la porte. Fixer la poignée sur la porte. Voir
l'illustration 2.
6. Serrer toutes les vis. Conserver la porte à part jusqu'à la mise
en place des charnières et de la porte du compartiment de
réfrigération.
Porte du réfrigérateur
1. Enlever la garniture inférieure de la poignée de porte. Pour le
Style 1, enlever le couvre-vis de la poignée. Voir
l’illustration 6-1. Pour le Style 2, faire glisser la garniture vers
le bas. Voir l'illustration 6-2.
2. Enlever la poignée de la porte du compartiment de
réfrigération. Voir l'illustration. Conserver toutes les pièces
ensemble. Voir l'illustration 6-3.
3. Enlever le bouchon obturateur de charnière de la porte du
réfrigérateur. Transférer le bouchon d'obturation au trou du
côté opposé. Voir l'illustration 3.
4. Enlever les vis de blocage de la poignée de la porte. Les
transférer du côté opposé de la porte du réfrigérateur. Voir
l'illustration 4.
5. Enlever la vis frontale de scellement de la poignée de porte. La
transférer du côté opposé de la porte du réfrigérateur. Voir
l'illustration 7.
6. Enlever la butée de porte. La transférer du côté opposé de la
porte du réfrigérateur. Voir l'illustration 5.
7. Positionner la poignée de porte du réfrigérateur sur le côté
opposé de la porte. Voir l'illustration 6-3. Placer d'abord les
deux vis supérieures de la poignée. Aligner la partie inférieure
de la poignée, puis visser la vis inférieure.
8. Aligner la garniture inférieure de la poignée de porte. Pour le
Style 1, enlever le couvre-vis de la poignée. Voir
l’illustration 6-1. Pour le Style 2, faire glisser la garniture en
place. Voir l'illustration 6-2.
9. Serrer toutes les vis. Conserver la porte du réfrigérateur à part
jusqu'à ce que la charnière inférieure soit installée sur le
produit.
Réinstallation - Portes et charnières
REMARQUE : Si on inverse le sens d'ouverture des portes,
considérer l'image symétrique.
1. Replacer les pièces de la charnière inférieure tel qu'illustré et
resserrer les vis. Voir l'illustration de la charnière inférieure.
Replacer la porte du réfrigérateur.
REMARQUE : Prévoir un support additionnel des portes
pendant la réinstallation des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
2. Assembler les pièces de la charnière centrale. Voir
l'illustration. Serrer toutes les vis. Voir l'illustration de la
charnière centrale. Replacer la porte du compartiment de
congélation.
3. Assembler les pièces de la charnière supérieure. Voir
l'illustration de la charnière supérieure. Ne pas complètement
serrer les vis.
4. Aligner correctement les portes au niveau du bas de la porte
du compartiment de congélation et du sommet de la porte du
réfrigérateur. Serrer toutes les vis.

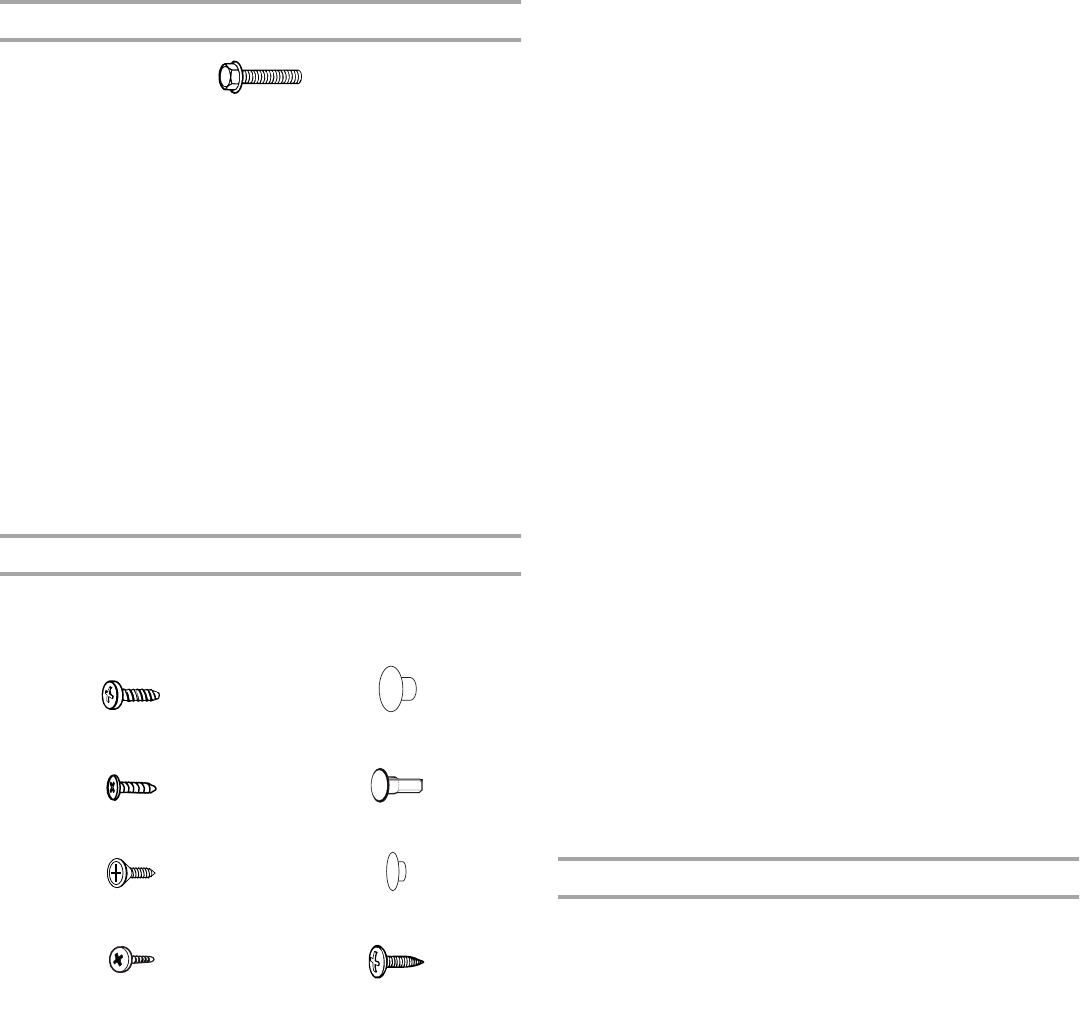

Vis de charnière à tête hexagonale de ⁵⁄₁₆"
Vis de butée de la porte
Vis de blocage
de la poignée de la porte
Vis de la poignée à tête plate
Vis frontale de scellement
de la poignée de la porte
Bouchon obturateur
de charnière de porte
Bouchon obturateur
de charnière de caisse
Couvre-vis
de la poignée de la porte
Vis de poignée
à tête ronde
