Étapes finales
1. Inspecter tous les trous. Vérifier que tous les bouchons
d'obturation et vis sont en place. Réinstaller le couvercle de la
charnière supérieure. Voir l'illustration de la charnière
supérieure.
2. Réinstaller la grille de la base. Voir l'illustration de la grille de la
base.
3. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
4. Régler à nouveau les commandes. Voir Utilisation des
commandes.
5. Réinstaller toutes les pièces amovibles sur les portes; y ranger
les aliments.

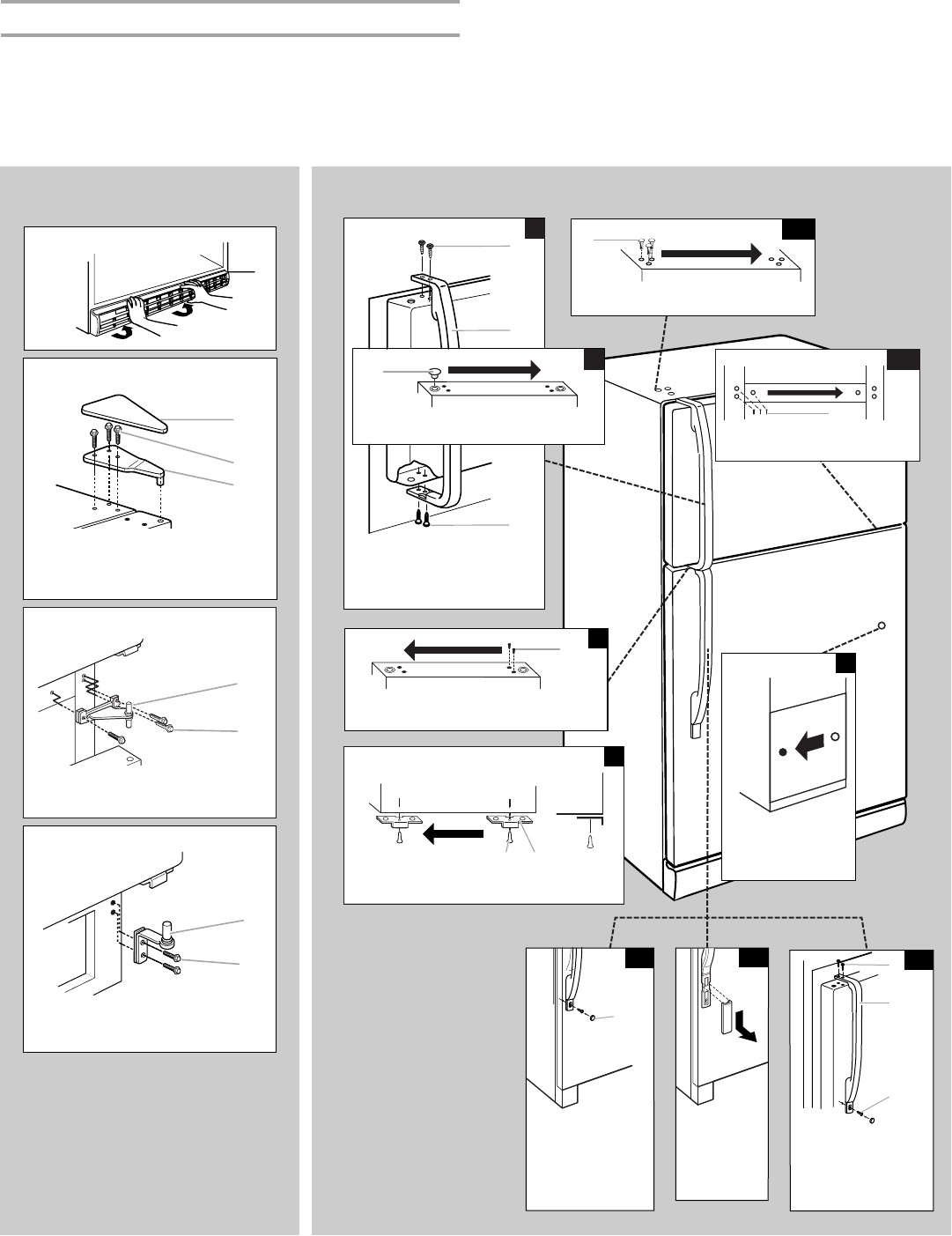

Porte standard - Inversion du sens d'ouverture des portes (facultatif)
3
4
1-2
A
A
B
A
A
A
B
A
5
6-1
7
A
6-2
6-3
A
B
C
2
Vue de côté
Vue avant
Grille de la base
Charnière supérieure
Charnière inférieure
Charnière centrale
A
B
C
A
B
A
B
1
1-1
A
Démontage et réinstallation
de la porte
A. Couvercle de charnière supérieure
B. Vis de charnière à tête
hexagonale de
5
/
16
"
C. Charnière supérieure
A. Charnière centrale
B. Vis de charnière à tête
hexagonale de
5
/
16
"
A. Charnière inférieure
B. Vis de charnière à tête
hexagonale de
5
/
16
"
A. Couvre-vis de
la poignée de
la porte
A. Vis de la poignée
à tête plate
B. Poignée du
compartiment
de réfrigération
C. Vis de poignée
A. Bouchons obturateurs
de charnière de caisse
A.
Vis de charnière à tête
hexagonale de
5
/
16
"
A. Bouchon obturateur
de charnière de porte
A. Vis de la poignée à tête plate
B. Poignée de la porte du
compartiment de congélation
A. Vis de scellement de la
poignée de la porte
B. Butée de la porte
A. Vis de butée de la porte
A. Vis frontale de
scellement de
la poignée de
la porte
