Appendix B System Overview
ReadySystem 1U Users Guide 33
1.06”
6.05”
8.05”
433.5mm
362.5mm
220.5mm
14.27”
8.68”
17.07”
481.8mm
18.97”
153.6mm
204.4mm
27mm
8.00”
203.2mm
Top Cover View

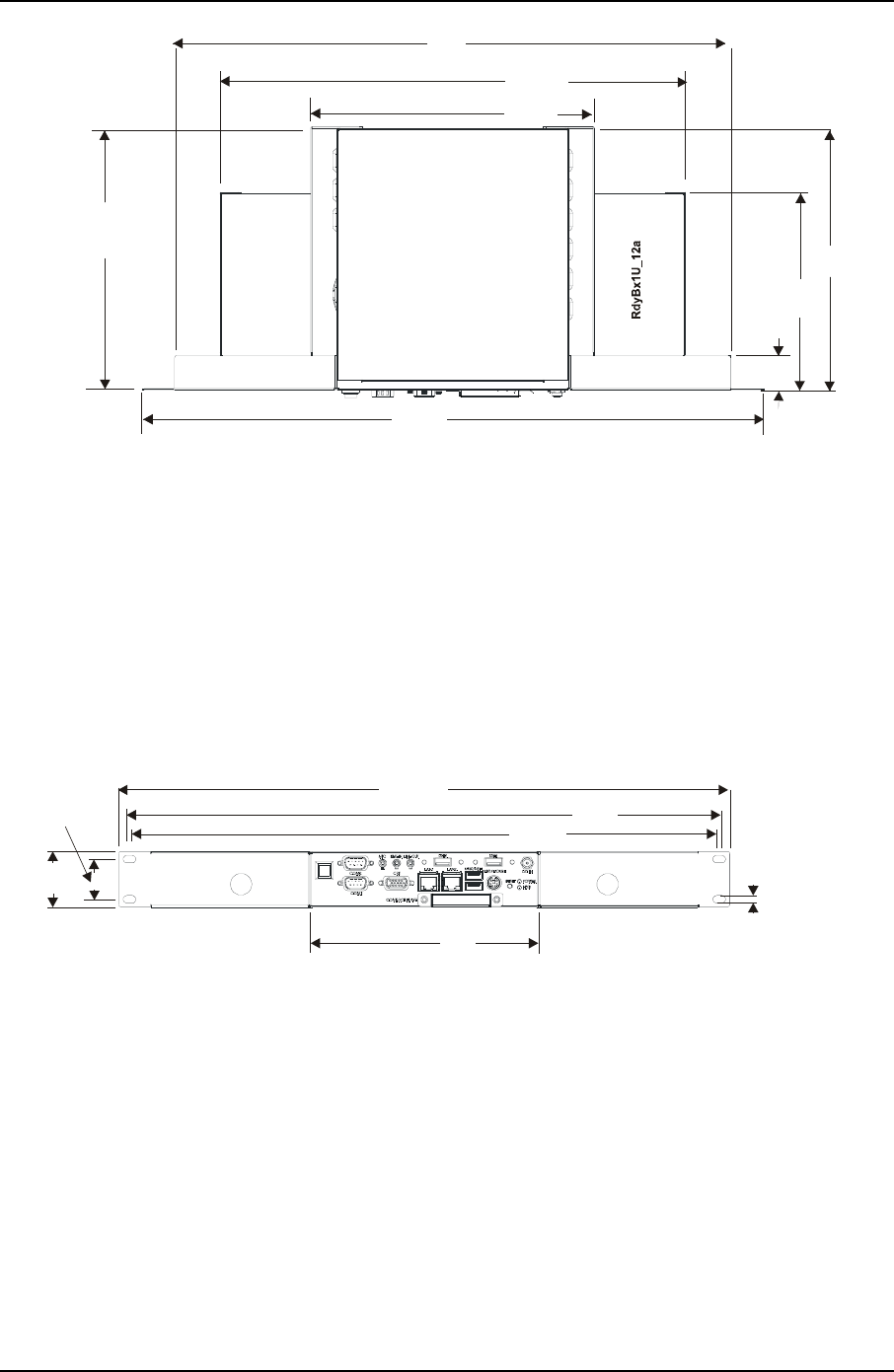

Figure B-9. Optional Rack-Mounting Dimensions (Top View)
180mm
469mm
461mm
481.8mm
7.09”
18.46”
18.15”
18.97”
1.25”
1.73”
31.75mm
44mm
I/O Panel (Front) View
0.225”
5.8mm
RdyBx1U_13a
Figure B-10. Optional Rack-Mounting Dimensions (Front View)
