3. À l'aide d'une perceuse électrique reliée à la terre, percer un
trou de ¼" (6,35 mm) dans le tuyau d'alimentation en eau
froide que vous avez choisi.
4. Fixer le robinet d'arrêt sur le tuyau d'alimentation en eau à
l'aide d'une bride pour tuyau. Il faut s'assurer que l'extrémité
de sortie est bien insérée dans le trou de ¼" (6,35 mm) percé
dans le tuyau en eau et que la rondelle est placée sous la
bride du tuyau. Serrer l'écrou de garniture. Serrer
soigneusement et uniformément les vis fixant la bride de
tuyau sur le tuyau afin que la rondelle forme un scellement
étanche. Ne pas serrer la bride du tuyau à l'excès sans quoi
le tuyau d'alimentation en eau froide pourrait être écrasé s'il
s'agit d'un tuyau en cuivre mou. Ne pas utiliser un robinet
d'arrêt à étrier perforant ou de ³⁄₁₆" (4,76 mm) qui pourrait
réduire le débit d'eau et qui se bouche plus facilement.
5. On est maintenant prêt à connecter le tuyau en cuivre. Utiliser
un tuyau en cuivre mou de ¼" (6,35 mm) de diamètre
extérieur pour l'alimentation en eau froide.
■ S'assurer d'avoir la longueur nécessaire pour le
raccordement. Il faut s'assurer que les deux extrémités
du tuyau en cuivre sont bien coupées à angle droit.
■ Installer le manchon et l’écrou à compression sur le tuyau
en cuivre (voir l’illustration). Insérer l’extrémité du tuyau
aussi profondément que possible dans l’extrémité de
sortie et à l’équerre. Visser l’écrou à compression sur
l’extrémité de la sortie à l’aide d’une clé réglable. Ne pas
serrer à l’excès.
6. Placer l'extrémité libre du tuyau dans un contenant ou évier
et rétablir l'alimentation principale en eau pour nettoyer le
tuyau jusqu'à ce que l'eau en sorte claire. Fermer le robinet
d'arrêt sur le tuyau d'alimentation en eau.
REMARQUE : Il faut toujours vidanger le tuyau d’alimentation
en eau avant de faire le raccordement final sur l’entrée du
robinet pour prévenir tout mauvais fonctionnement possible
du robinet.
7. Courber le tuyau de cuivre de façon à faire un raccordement
sur l'entrée du robinet qui se trouve à l'arrière de la machine à
glaçons (voir l'illustration).
VUE ARRIÈRE
8. Visser l'écrou dans le raccord à l'extrémité du tuyau en
cuivre. Serrer l'écrou manuellement. Ensuite le serrer deux
tours de plus avec une clé. Ne pas serrer à l'excès.
REMARQUE : Pour empêcher les bruits de tuyau, il faut
s'assurer que les tuyaux en cuivre ne touchent pas le parois
de la machine à glaçons ni d'autres composants intérieurs.
9. OUVRIR le robinet d'arrêt.
10. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris
les raccordements de la valve) ou les écrous qui coulent.
Raccordement au conduit d'évacuation
Vidange par gravité
Il faut raccorder le tuyau de vidange à votre drain de vidange
conformément aux codes et règlements locaux et provinciaux. Si
la machine à glaçons est fournie avec un drain de vidange par
gravité, il faut suivre les instructions ci-dessous lors de
l'installation des tuyaux de vidange. Ceci empêchera que l'eau se
refoule dans le bac d'entreposage de la machine à glaçons et
peut-être même sur le plancher et cause des dommages.
■ Les tuyaux de vidange doivent avoir au moins ⁵⁄₈" (15,88 mm)
de diamètre intérieur.
■ Les tuyaux de vidange doivent avoir une pente de 1" pour
chaque 48" (2,54 cm pour chaque 122 cm) de longueur ou
une pente de ¹⁄₄" pour chaque 12" (6,35 mm/30,48 cm) et ne
comporter aucun point bas où l’eau pourrait stagner.
■ Les drains de vidange de plancher doivent être suffisamment
grands pour recevoir l’eau de vidange provenant de toutes
sources.

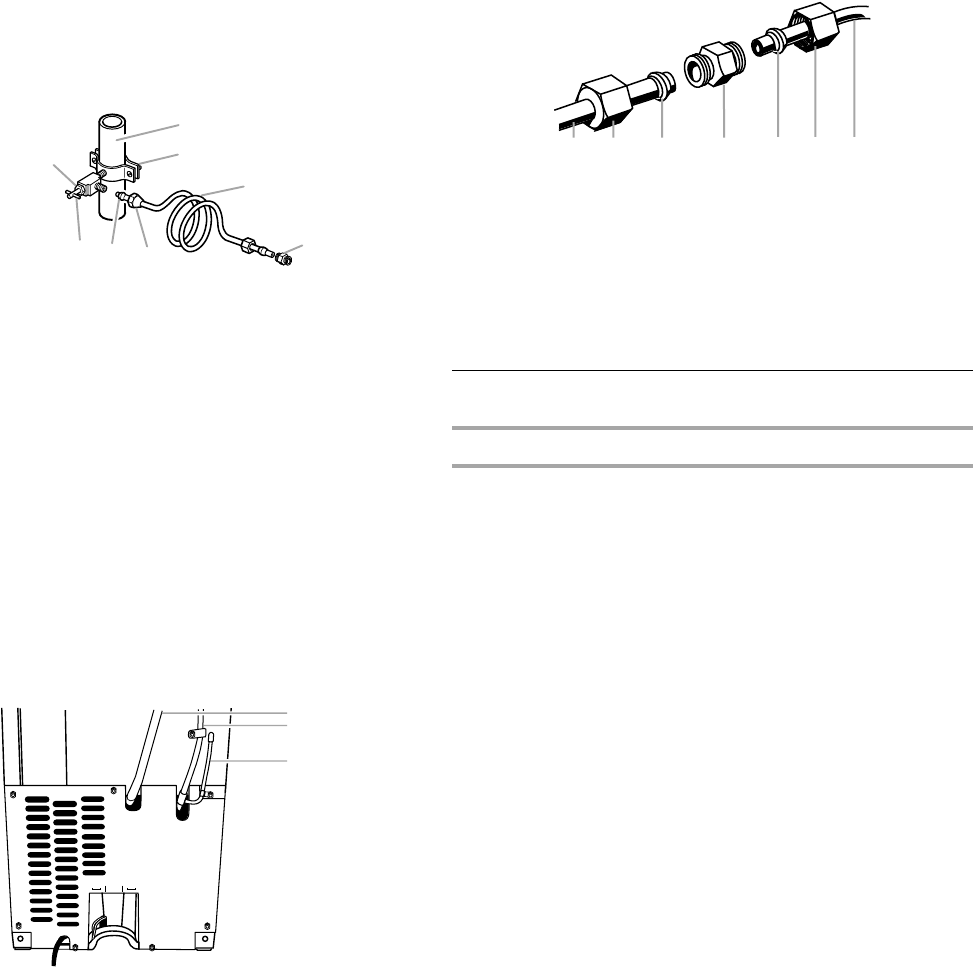

A. Tuyau d’alimentation en eau
froide
B.Bride
C.Tuyau en cuivre
D. Raccord (acheté)
E.Écrou de compression
F. Manchon à compression
G. Robinet d’arrêt
H.Écrou de la garniture
A
B
C
D
E
F
G
H
A.Tuyau de vidange (modèles avec
pompe de vidange seulement)
B.Tuyau de ventilation (modèles avec
pompe de vidange seulement)
C.Tuyau d’alimentation en eau
A.Canalisation jusqu’à
la machine à glaçons
B.Écrou (acheté)
C.Bague (achetée)
D.Raccord (acheté)
E. Bague (achetée)
F. Écrou (acheté)
A
C
B
D
E F
A B C
