■ L'installation idéale a un tuyau de rejet à l'égout avec un
réducteur de vidange PVC de 1½" (3,81 cm) à 2" (5,08 cm)
installé directement sous la sortie du tuyau de vidange
comme à l'illustration. Il faut maintenir un écart anti-retour de
1" (2,54 cm) entre le tuyau de la pompe de vidange et le
tuyau de rejet à l'égout.
■ Il sera peut-être souhaitable d’isoler le tuyau de vidange
complètement jusqu’à l’entrée du drain de vidange.

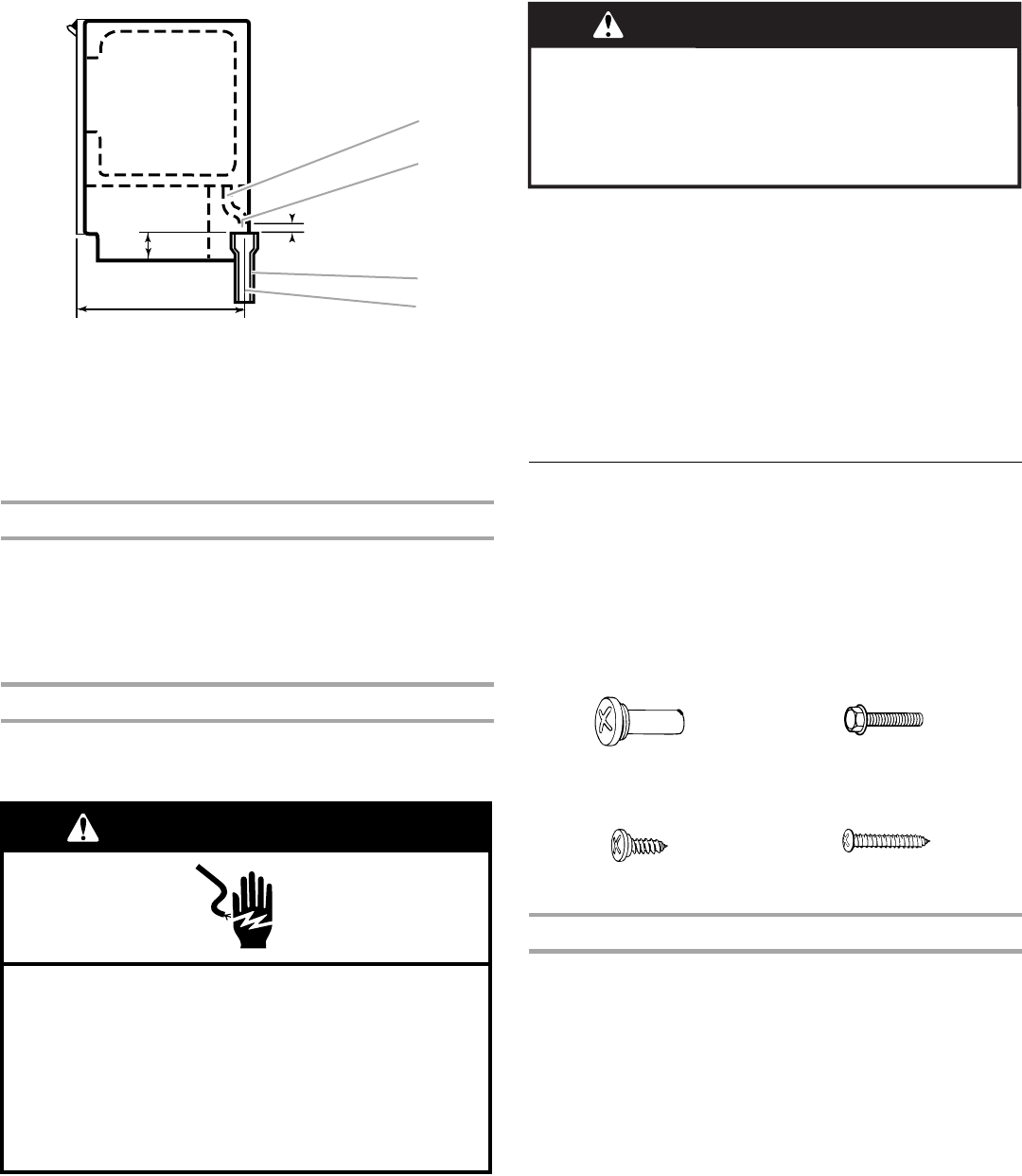

VUE LATÉRALE
Système avec pompe de vidange (sur certains modèles)
Raccorder le tuyau de la pompe de vidange (fournie avec la
machine) au drain de vidange conformément au Code
international de plomberie et à tous les codes et règlements
locaux ou provinciaux.
REMARQUE : Si le tuyau de vidange devient tordu et l'eau ne
peut pas se vidanger, votre machine à glaçons ne fonctionnera
pas.
Raccordement du conduit d'évacuation
Après avoir vérifié que le système de vidange est adéquat, il faut
procéder tel que décrit ci-dessous pour bien mettre la machine à
glaçons en place :
1. Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
2. Style 1 – Pour un système de vidange par gravité, pousser la
machine à glaçons en position pour que le conduit de
vidange soit positionné au-dessus du réducteur de vidange
en PVC. Voir “Vidange par gravité” précédemment dans cette
section. Style 2 – Pour le système avec pompe de vidange,
connecter le tuyau de sortie de la pompe au drain. Voir
“Système avec pompe de vidange” précédemment dans
cette section.
3. Vérifier à nouveau la machine à glaçons pour s’assurer qu’elle
est bien d’aplomb. Voir la section “Réglage de l'aplomb”.
4. Si le code sanitaire local l’exige, sceller la machine sur le
plancher à l’aide d’un produit de calfeutrage approuvé une
fois que les raccordements d’eau et d’électricité ont été faits.
Porte de la machine à glaçons
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
A. Tuyau de vidange
B.Écart anti-retour de 1" (2,54 cm)
C.Réducteur du drain de vidange PVC
D.Le centre du drain devrait se trouver à 23" (58,4 cm) du devant de
la porte (avec ou sans le panneau de
³⁄₄
" (1,91 cm) sur la porte). Le
drain doit aussi être centré de gauche à droite (7
⁵⁄₁₆
" [18,56 cm] de
chaque côté de la machine à glaçons).
3⁵⁄₈"
(9,2 cm)
23"
(58,4 cm)
2" - 1¹⁄₂"
(5 cm - 3,8 cm)
1" (2,54 cm)
A
D
C
B
■ Clé de ⁵⁄₁₆" ■ Couteau à mastic plat
■ Clé de ¹⁄₄" ■ Tournevis Phillips
Axe Vis de charnière à tête hexagonale
⁵⁄₁₆
"
Vis de poignée Vis d’embout
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la machine à glaçons.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
