Panneaux de porte pour modèles avec distributeur
Le panneau du congélateur ne doit pas peser plus de 40 lb
(18,1 kg). Le panneau du réfrigérateur ne doit pas peser plus de
50 lb (23 kg).
REMARQUES :
■ L’ouverture du distributeur est centrée de gauche à droite.
■ Si l'on utilise la poignée standard, le décalage du côté
poignée pour les deux panneaux doit être de 3¼”
(8,25 cm) en prévision d'un dégagement pour les doigts.
■ Si l’on utilise une poignée prolongée, le décalage du côté
poignée pour les deux panneaux doit être de ⁷⁄₁₆" (1,1 cm).
Veiller à ce que l’emplacement du réfrigérateur permette
aux portes avec poignées prolongées de s'ouvrir à 90
degrés. Voir “Dimensions pour l’ouverture de la porte”.
■ Les lignes en pointillé à l’illustration représentent
l’emplacement et les décalages du panneau de bois en
relief.
Cadre du distributeur
(modèles de distributeurs de la série Classic)
Le cadre du distributeur se fixe au panneau avec 4 vis.
Pour retirer le cadre du distributeur :
1. Retirer les quatre vis fixant le cadre.
2. Tirer le cadre du distributeur pour le dégager du panneau
décoratif.
3. Pour réinstaller le cadre, maintenir le cadre sur le panneau et
réinstaller les vis.
Le cadre du distributeur chevauche l'ouverture du distributeur de
⁵⁄₁₆" (0,78 cm) de chaque côté et de ¹⁄₂" (1,27 cm) sur la partie
inférieure et sur la partie supérieure.
Panneaux latéraux personnalisés des
Séries Classic, Architect
®
et Complete
Des panneaux latéraux personnalisés peuvent être nécessaires
lorsqu'il n'y a pas suffisamment d'espace pour avoir des placards
des deux côtés du réfrigérateur ou lorsque le réfrigérateur est
placé à l'extrémité d'une enfilade de placards. Vous avez le choix
d'installer un panneau inséré, en affleurement ou inséré en retrait.

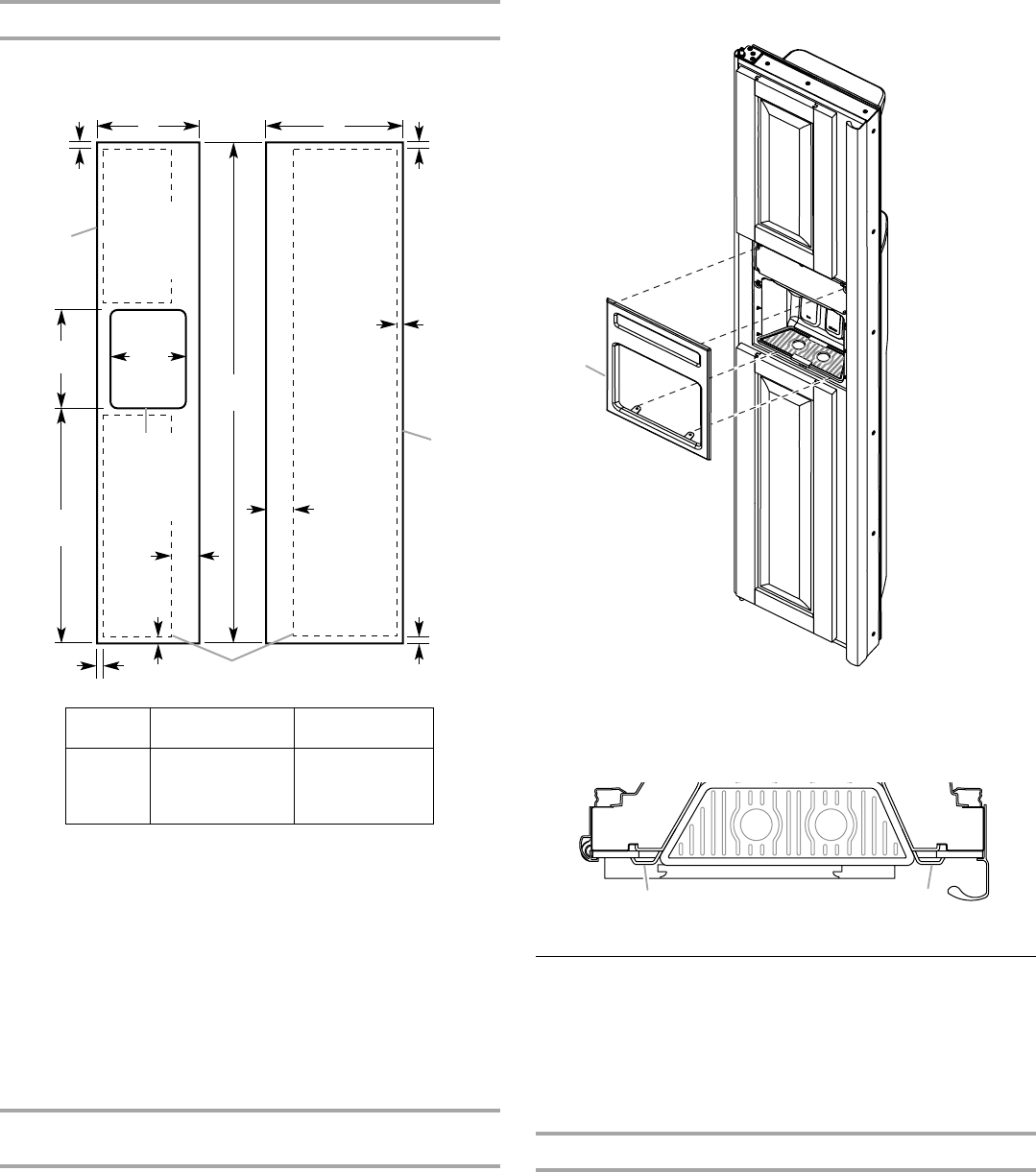

Dimensions du réfrigérateur et des garnitures latérales
La largeur et la hauteur du panneau latéral sont déterminées en
fonction du type d'installation prévu.
Modèle A B
36
42
48
14¹⁄₄" (36,2 cm)
16³⁄₄" (42,6 cm)
19¹⁄₄" (48,9 cm)
19¹⁄₄" (48,9 cm)
22³⁄₄" (57,8 cm)
26¹⁄₄" (66,7 cm)
14¹⁄₄"
(36,2 cm)
33
³⁄₄"
(85,7 cm)
B
A
Porte du
réfrigérateur
10⁷⁄₈"
(27,6 cm)
70
⁷⁄₁₆"
(178,9 cm)
L'ouverture du
distributeur
est centrée
horizontale-
ment
¹⁄₂"
(1,27 cm)
¹⁄₂"
(1,27 cm)
¹⁄₂"
(1,27 cm)
¹⁄₂"
(1,27 cm)
⁷⁄₁₆"
(1,1 cm)
⁷⁄₁₆"
(1,1 cm)
Contreplaqué
de
¹⁄₄
"
d'épaisseur
3¹⁄₄"
(8,3 cm)
Emplacement et décalages
du panneau de bois surélevé
3¹⁄₄"
(8,3 cm)
Contreplaqué
de
¹⁄₄
"
d'épaisseur
Porte du
congélateur
(avec
distributeur)
A.Cadre du distributeur
A.Chevauchement de
¹⁄₂
" (1.27 cm)
A
A A
