Autres méthodes de raccordement de
l’appareil à l’alimentation en gaz
LE RACCORDEMENT AU GAZ DOIT ÊTRE
EFFECTUÉ PAR UN TECHNICIEN AYANT REÇU LA
FORMATION APPROPRIÉE OU PAR UN
INSTALLATEUR D’APPAREILS À GAZ. La
vérification de l’absence de fuites sera effectuée
par l’installateur conformément aux directives
fournies.
Sauf si les codes et règlements locaux l’interdisent, un
raccord flexible métallique neuf certifié A.G.A. peut être
utilisé pour raccorder cet appareil à l’alimentation en gaz.
Le raccord flexible ne doit pas faire plus d e 5 pieds
(1,52 m) de long. Tel qu’illustré à la figure 5, u tiliser un
adaptateur à raccord--union approprié à chaque extrémité
du raccord flexible. Si un raccord flexible est utilisé, veiller
à ce que le détendeur de l’appareil et l e robinet d’arrêt
soient raccordés solidement à une autre conduite rigide
permanente (conduite de gaz ou distributeur de gaz de
l’appareil) de façon à conserver une position fixe. Voir
l’illustration ci--dessous.
ATTENTION : Ne pas raccorder le raccord
flexible directement à un filetage de conduite
extérieure. Il faut utiliser des adaptateurs à
raccord --union.
IMPORTANT
Appliquer du liquide de détection de fuites non corrosif sur
tous les joints et raccords entre le robinet de la conduite
de gaz et l’appareil. Inclure les joints et raccords de
l’appareil si ceux--ci ont pu se trouver desserrés pendant
la mise en service. Vérifier les fuites ! Si des bulles
apparaissent autour des joints et des raccords, il y a une
fuite. En cas de fuite, fermer le robinet d’alimentation de
gaz, serrer les raccords, puis ouvrir l e robinet de gaz et
revérifier s’il y a des fuites. Ne jamais vérifier l’absence de
fuites à l’aide d’une flamme.
Vérification de la pression
L’appareil à gaz doit être coupé des conduites de gaz en
fermant son robinet d’arrêt individuel pendant toute
vérification de la pression dans les conduites de gaz à
une pression égale ou inférieure à 0,5 lb/po
2
(3,5 kPa).
L’appareil à gaz et son robinet d’arrêt doivent être
désolidarisés des conduites de gaz pendant toute
vérification de la pression à une pression supérieure à
0,5 lb/po
2
(3,5 kPa).
Le gaz naturel doit être amené au détendeur à une
pressionde6à14pouces de colonne d’eau (1,5 à
3,5 kPa) ; en cas de conversion au gaz GPL, la pression
dans la conduite doit être de 11 à 14 pouces de colonne
d’eau (2,5 à 2,75 kPa).

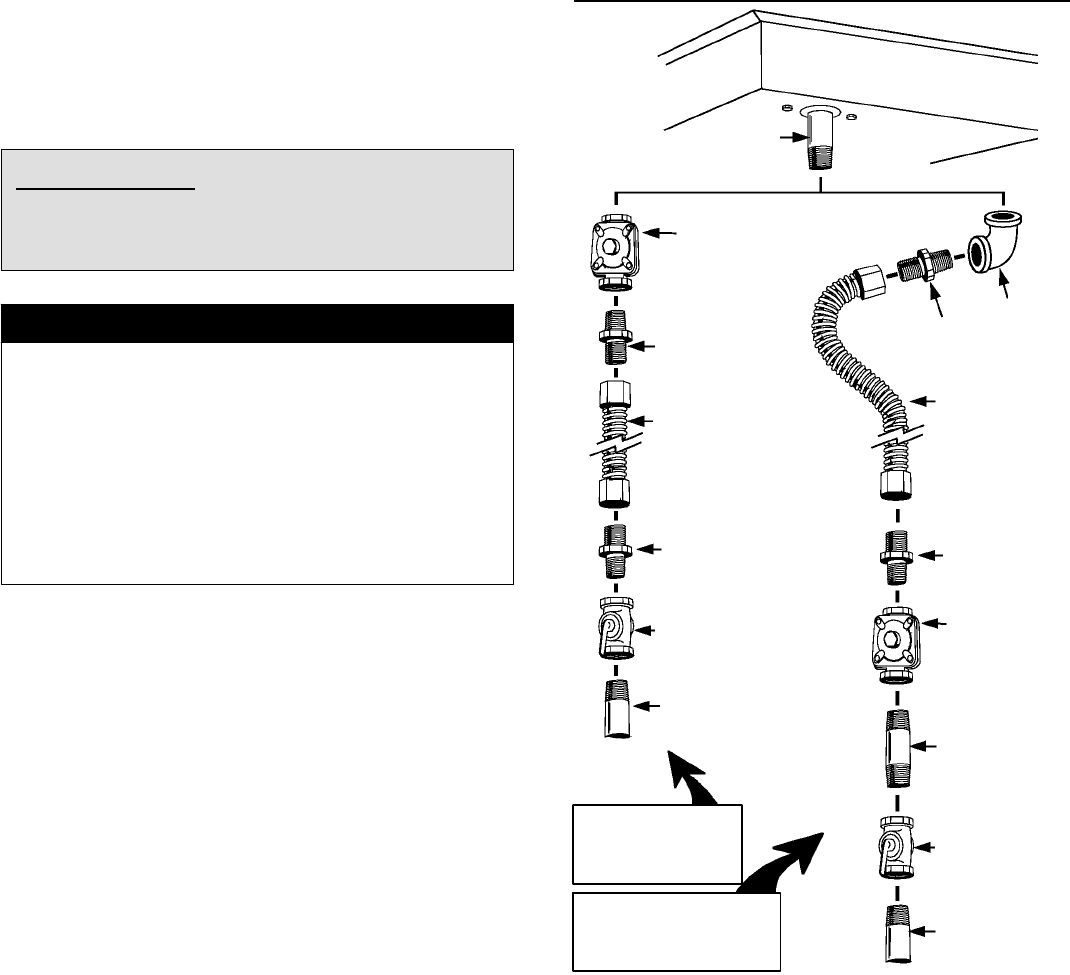

FIGURE 4
ILLUSTRATION D’UNE MÉTHODE ALTERNATIVE
Coude de
3/8poNPT
Raccord flexible de
3/8poNPT
(5 pi/1,52 m max.)
Raccord flexible de
1/2poNPT
(5 pi/1,52 m max.)
Détendeur d’appareil à
gaz fourni (observer
l’orientation de la
direction d’écoulement
du gaz)
Adaptateur à
raccord--union
Adaptateur à
raccord--union
Robinet d’arrêt
Conduite de 1/2 NPT
(conduite d’alimentation fixe)
Adaptateur à
raccord--union
Adaptateur à
raccord--union
Détendeur d’appareil
à gaz fourni (obser--
ver l’orientation de la
direction d’écoule--
ment du gaz)
Mamelon de
1/2poNPT
Robinet d’arrêt
Conduite de 1/2 NPT
(conduite d’alimentation
fixe)
Entrée du
distributeur
de gaz
AUCUN APPAREIL
MONTÉSOUSLA
PLAQUE DE
CUISSON
FOUR ENCASTRÉ
MONTÉ DANS
L’ARMOIRE SOUS LA
PLAQUE DE CUISSON
