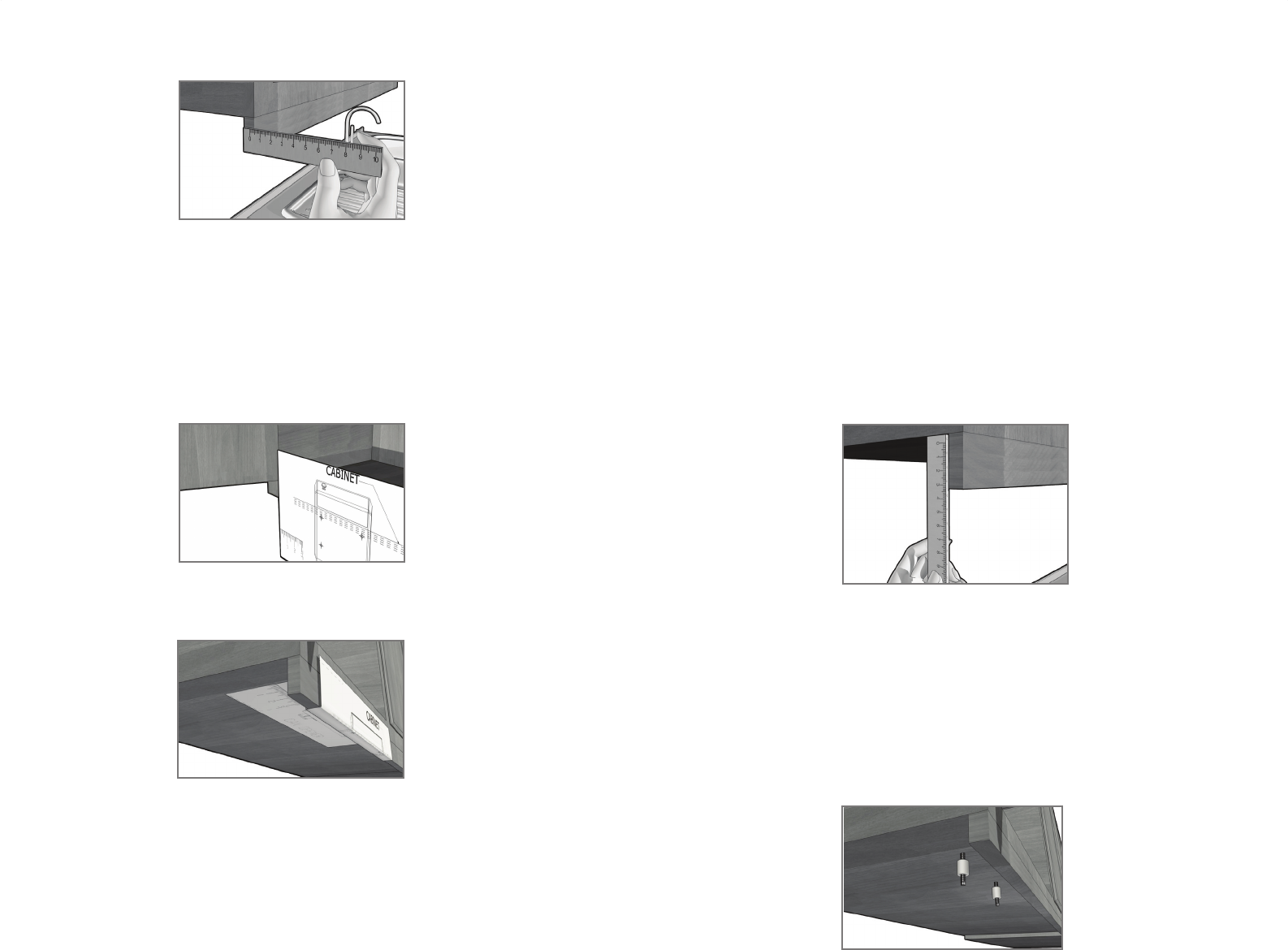

2. À l’aide d’une règle, mesurer l’épaisseur du rebord saillant, de l’avant vers
l’arrière, et prendre note du nombre qu’il faudra utiliser à l’étape suivante (G).
Nota:Si vous n’avez pas de règle, vous pouvez découper et utiliser la règle en
papier qui se trouve sur le bord de votre gabarit de fixation.
3. Après avoir mesuré l’épaisseur du rebord saillant, consultez les lignes tiretées
sur le gabarit de fixation; une mesure à côté de chaque ligne indique la hauteur
du rebord utilisé avec cette ligne. Par exemple, si votre armoire comporte un
rebord de 1,27 cm (½ po) d’épaisseur, utiliser la ligne tiretée 1,27 cm (½ po)
sur le gabarit.
4. Ouvrir les portes de l’armoire, placer la ligne choisie sur le gabarit de fixation
à niveau avec l’arête inférieure avant du rebord de votre armoire, et fixer le
gabarit en place contre le rebord avec du ruban gommé (H).
5. Une fois le papier solidement collé contre le rebord, replier le reste du gabarit
de fixation contre le dessous de l’armoire tout en veillant à ce qu’il demeure à
niveau contre l’arrière du rebord et le dessous de l’armoire (J).
Important:Nepasalignerlestrousdevissurlegabaritavecl’espaceentreles
armoires,carcelavousempêcheraitd’installerl’appareilcorrectement.Choisir
l’emplacementdestrousdeperçageavecsoinpouréviterd’endommagervos
armoirespendantlemontage.Lefaitdepercerdestrousdanslacloisondevos
armoirespeutlesendommageretnuireàl’installationadéquatedel’appareil.
H
J
6. En perçant vers le haut sous l’armoire, percer des trous aux quatre
emplacements indiqués sur le gabarit, à l’aide d’un foret de 6,35 mm (¼ po)
(voirl’illustrationE).
Important:Toujourspercerdestrousverticauxbiendroitsàtraversletroude
fixationindiquésurlegabarit.Lefaitdepercerdestrousàanglepeutempêcher
l’installationadéquatedel’appareiletpeutendommagerlesarmoiressileforet
traverselacloison.
7. Une fois les trous percés, retirer le ruban gommé et le gabarit de fixation;
et conserver le gabarit avec les instructions d’installation au cas où vous
déménageriez ou décideriez de fixer l’appareil à un autre emplacement dans
l’avenir.
8. Essuyer la poussière et les débris qui ont pu se déposer sur la surface intérieure
de l’armoire. Essuyer aussi le dessous de l’armoire.
9. Utiliser votre règle ou la règle en papier fournie pour mesurer la hauteur
du rebord, en plaçant votre règle à la verticale contre le dessous de
l’armoire, derrière le rebord. Cette mesure détermine le nombre de rondelles
d’espacement dont vous avez besoin, c’est à dire qu’il faut utiliser un nombre
de rondelles d’espacement qui correspond à la hauteur du rebord. Par
exemple, pour un rebord de 2,54 cm (1 po), il faut utiliser deux rondelles
d'espacement de 1,27 cm (½ po) sur chacun des trous arrière (K).
10. Placer une rondelle à l’intérieur de l’armoire sur chacun des quatre trous que
vous avez percés.
11. Placer une des vis à travers chacune des rondelles qui recouvrent les trous
dans l’armoire, de l’intérieur de l’armoire vers le bas.
12. Placer le nombre de rondelles d’espacement approprié (déterminé à l’étape 9)
sur chacune des vis pour que l’appareil soit à niveau (L).
Nota:Vous pourriez avoir besoin d’aide pour maintenir les rondelles
d'espacement en place pendant que vous fixez l’appareil. Si personne ne peut
vous aider, utiliser un petit serre joint pour les maintenir en place pendant que
vous positionnez l’appareil.
K
L
G
