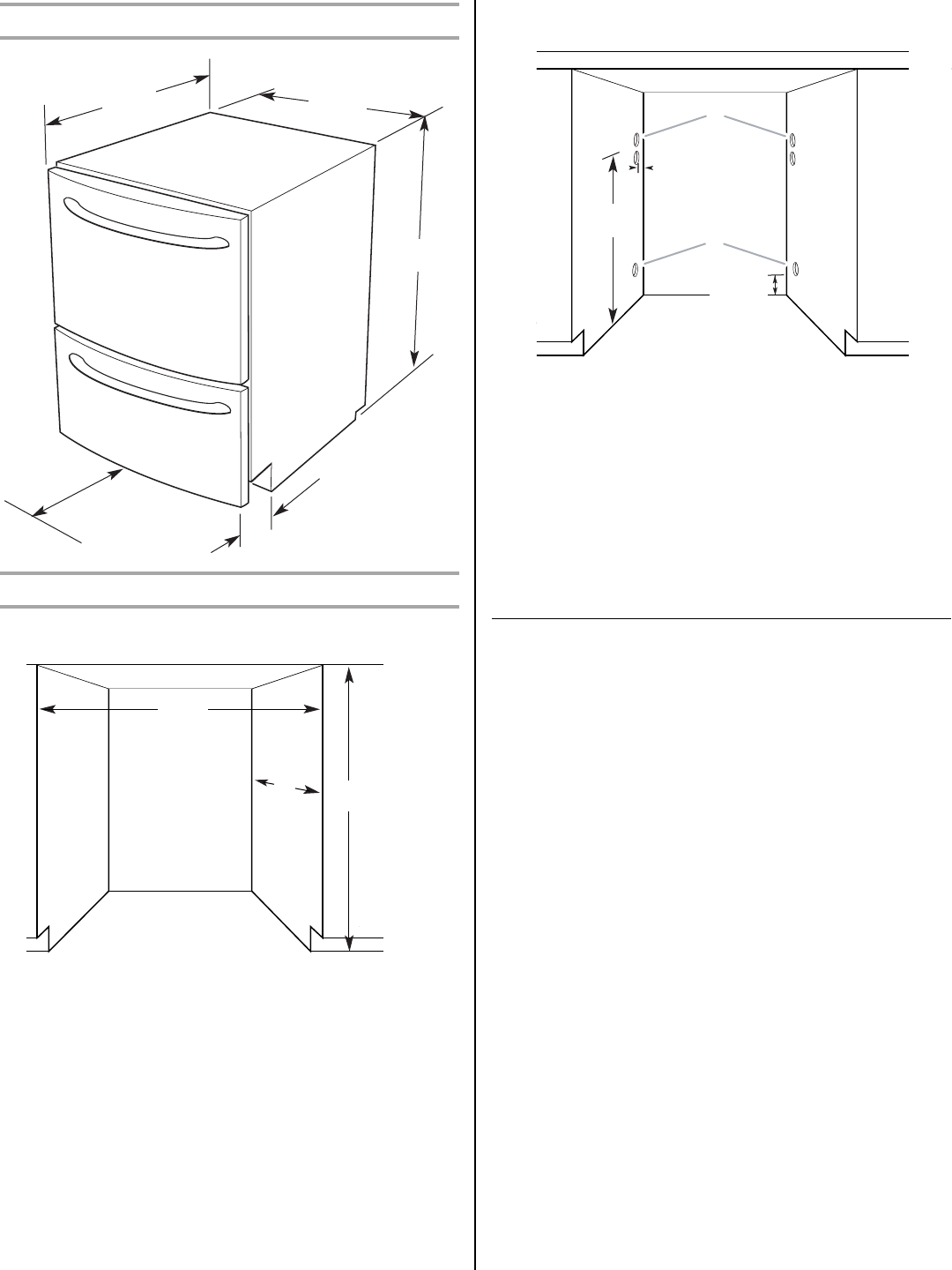

Dimensions du produit
Distances de dégagement à respecter
Dimensions de l'espace d'installation
Emplacements préférentiels pour le passage des tuyaux et
du câble
REMARQUES :
■ Diamètre de 1½" (3,8 cm) pour tous les trous.
■ Si le placard est en bois, poncer le trou jusqu'à ce qu'il soit
lisse. Si le placard est en métal, recouvrir le trou avec un oeillet
(non fourni).
■ On doit disposer d'une prise de configuration correspondante
à trois alvéoles et reliée à la terre dans un placard qui se
trouve près de l'ouverture du lave-vaisselle.
Spécifications de l’alimentation en eau
■ Canalisation d'eau chaude avec pression de 20-120 lb/po2
(138-862 kPa).
■ Admission dans le lave-vaisselle d'eau à température de
120°F (49°C).
■ Raccordement entre l'appareil et la canalisation d'eau à l'aide
d'un conduit flexible à gaine tressée (on déconseille l'emploi
de tube de plastique—diamètre minimum ½").
23³⁄₈"
(59.5 cm)
19
¹⁄₄"
(48.9 cm)
1
¹⁄₂"
(3.75 cm)
24"
(61 cm)
33³⁄₄"
(85.7 cm)
24"
24"
(61 cm)
33⁷⁄₈"
(85,7 cm)
(61 cm)
A.Choisir la position d'installation des tuyaux d'eau et d'évacuation—
à gauche ou à droite.
B. Choisir la position d'installation du câblage électrique—à gauche ou
à droite.
A
B
25"
(63,5 cm)
¹⁄₂"
(1,3 cm)
8"
(20,3 cm)
