INSTRUCTIONS D’INSTALLATION DU PANNEAU DÉCORATIF
Panneaux décoratifs des tiroirs
personnalisés
Si vous envisagez d'installer des panneaux personnalisés en bois,
vous devrez les créer vous-même ou consulter un ébéniste ou un
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications du panneau.
IMPORTANT :
■ L’épaisseur du panneau décoratif doit être comprise entre
¹⁄₂" (1,3 cm) et ³⁄₄" (1,9 cm).
■ Respecter les dimensions indiquées pour la hauteur des
panneaux décoratifs. Si la hauteur est supérieure à la valeur
recommandée, le tiroir du lave-vaisselle, les placards ou le
plan de travail risquent d'être endommagés.
■ La largeur des panneaux décoratifs peut varier en fonction de
la largeur de l'espace d'installation de la caisse.

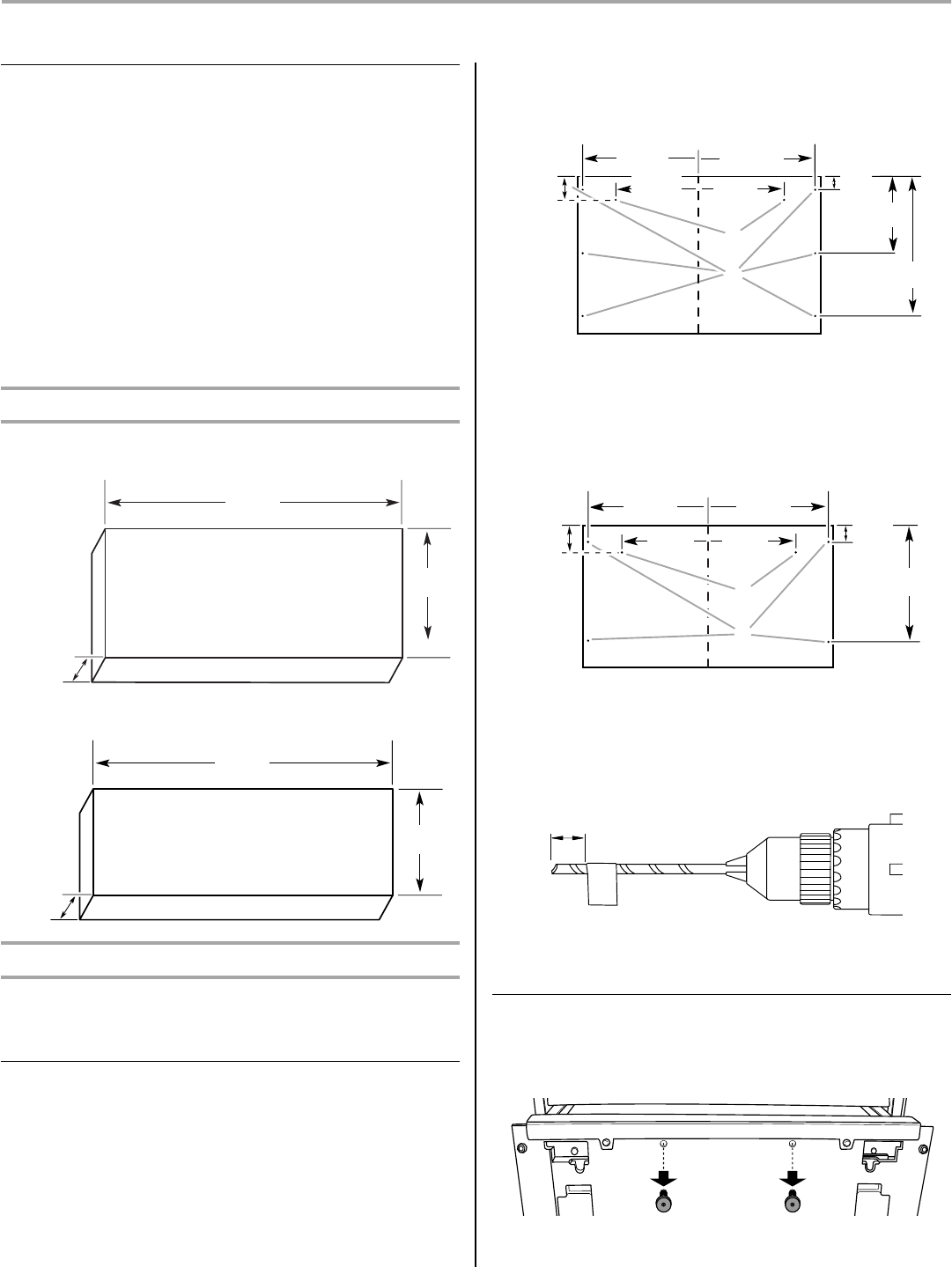

Dimensions du panneau décoratif
Panneau du tiroir supérieur
Panneau du tiroir inférieur
Installation des pièces de quincaillerie
Centrer les pièces de quincaillerie (de gauche à droite) sur le
panneau décoratif. Lors de l'installation des pièces de
quincaillerie, veiller à ce que les vis de fixation soient en
affleurement avec l'arrière de panneau décoratif.
Préparation du panneau personnalisé
1. Placer le panneau personnalisé face vers le bas sur une
surface propre et souple.
2. À l'aide d'un crayon, noter les points centraux pour les deux
avant-trous du dispositif de fixation du panneau et les six
avant-trous nécessaires pour le panneau.
3. Marquer les points centraux pour les deux avant-trous du
dispositif de fixation du panneau et les quatre avant-trous
nécessaires pour le panneau inférieur.
4. À l’aide d’un foret de ¹⁄₈", percer chaque trou à ³⁄₈" (1 cm) de
profondeur.
IMPORTANT : Ne pas percer à plus de ³⁄₈" (1 cm) de
profondeur ou vous risqueriez de percer à travers la face
avant du panneau.
Installation des dispositifs de fixation du
panneau
1. Ôter les deux dispositifs de fixation du panneau de la face de
la porte interne du tiroir.
2. Visser les deux dispositifs de fixation du panneau dans les
avant-trous percés à cet effet dans le panneau décoratif.
23⁷⁄₁₆"
(59,5 cm)
16¹⁄₄"
(41,3 cm)
³⁄₄"
(1,9 cm)
23⁷⁄₁₆"
(59,5 cm)
12³⁄₄"
(32,4 cm)
(1,9 cm)
³⁄₄"
A.Ligne centrale
B.Avant-trous pour le dispositif de fixation du panneau (2)
C. Avant-trous (6)
A.Ligne centrale
B. Avant-trous pour le dispositif de fixation du panneau (2)
C. Avant-trous (4)
1¹⁄₂"
(3,8 cm)
A
(20,7 cm)
8¹⁄₈"
(20,7 cm)
8"
(20,2 cm)
(36,6 cm)
C
B
(28,5 cm)
11¹⁄₄"
(28,5 cm)
2¹⁄₂"
(6,3 cm)
11¹⁄₄"
8¹⁄₈"
14¹⁄₈"
A
C
B
10¹⁄₂"
(26,7 cm)
(20,7 cm)
8¹⁄₈"
(20,7 cm)
8¹⁄₈"
(28,5 cm)
11¹⁄₄"
(28,5 cm)
11¹⁄₄"
1¹⁄₂"
(3,8 cm)
2¹⁄₂"
(6,3 cm)
³⁄₈" (1 cm)
