Modèle
Largeur min.
Hauteur min.
Hauteur max.
Profondeur
min.
91 cm (36 po)
90 cm (35 1/2 po)
211,5 cm (83 1/4 po)
215 cm (84 3/4 po)
60 cm (23 1/2 po)
106 cm (42 po)
105 cm (41 1/2 po)
211,5 cm (83 1/4 po)
215 cm (84 3/4 po)
60 cm (23 1/2 po)
122 cm (48 po)
120 cm (47 1/2 po)
211,5 cm (83 1/4 po)
215 cm (84 3/4 po)
60 cm (23 1/2 po)
Caractéristiques et
dimensions de la cavité
d’encastrement
Tolérance de + 3 mm (1/8 po) pour
toutes les dimensions
Pour éviter que le réfrigérateur ne bascule
en cours de service, installer un soffite
massif ou deux cales en bois de 5 cm x
10 cm x 81 cm (2 po x 4 po x 32 po)
recouvrant la largeur du couvercle du
compresseur.
Si le soffite massif est placé à plus de
2,5 cm (1 po) au-dessus du réfrigérateur,
installer deux cales en bois de 5 cm x
10 cm x 81 cm (2 po x 4 po x 32 po) sur le
mur, à 6 mm (1/4 po) au-dessus du
réfrigérateur. La surface inférieure des
cales doit être à 213 cm (84 po) du
plancher. Les cales en bois doivent être
suffisamment longues pour recouvrir
complètement la largeur du couvercle du
compresseur.
Le réfrigérateur encastré peut être
installé :
• en retrait dans l’espace disponible entre les
placards.
• à l’extrémité de la rangée d’armoires; on
utilise alors un panneau latéral pour
recouvrir le côté du réfrigérateur.
Choisir l’une des méthodes et utiliser les
dimensions indiquées. Les dimensions
indiquées laissent un dégagement de 0 cm
(0 po).
Emplacement de
la prise de courant
électrique reliée à la
terre.
Une prise de courant
électrique reliée à la terre
est nécessaire.
Marquer la
position des
poteaux du
colombage sur
le mur arrière,
à 203-229 cm
(80-90 po) au-
dessus du sol.
Plancher : Le plancher doit pouvoir soutenir le
poids du réfrigérateur, des panneaux de portes et
du contenu.
La canalisation
d’arrivée d’eau doit
fournir de l’eau sous
une pression de 103-
690 kPa (15-100
lb/po2). Effectuer
l’installation
préliminaire de la
canalisation d’eau
avant d’installer le
réfrigérateur.
18 cm
(7 po)
14 cm
(5 1/2 po)
7,6 cm
(3 po)
Installer des supports des
panneaux latéraux (facultatifs) sur
le mur arrière si la profondeur de
la cavité est de 63.5 cm (25 po) ou
plus.
hauteur
profondeur
Emplacement de la
canalisation
d’arrivée d’eau.
25 cm
(10 po)
5 cm (2 po)
Trou de 12 mm
(1/2 po) pour le
passage de la
canalisation (à un
emplacement
quelconque dans la
zone ombragée.
15 cm
(6 po)
20 cm
(8 po)
largeur
18 cm
(7 po)

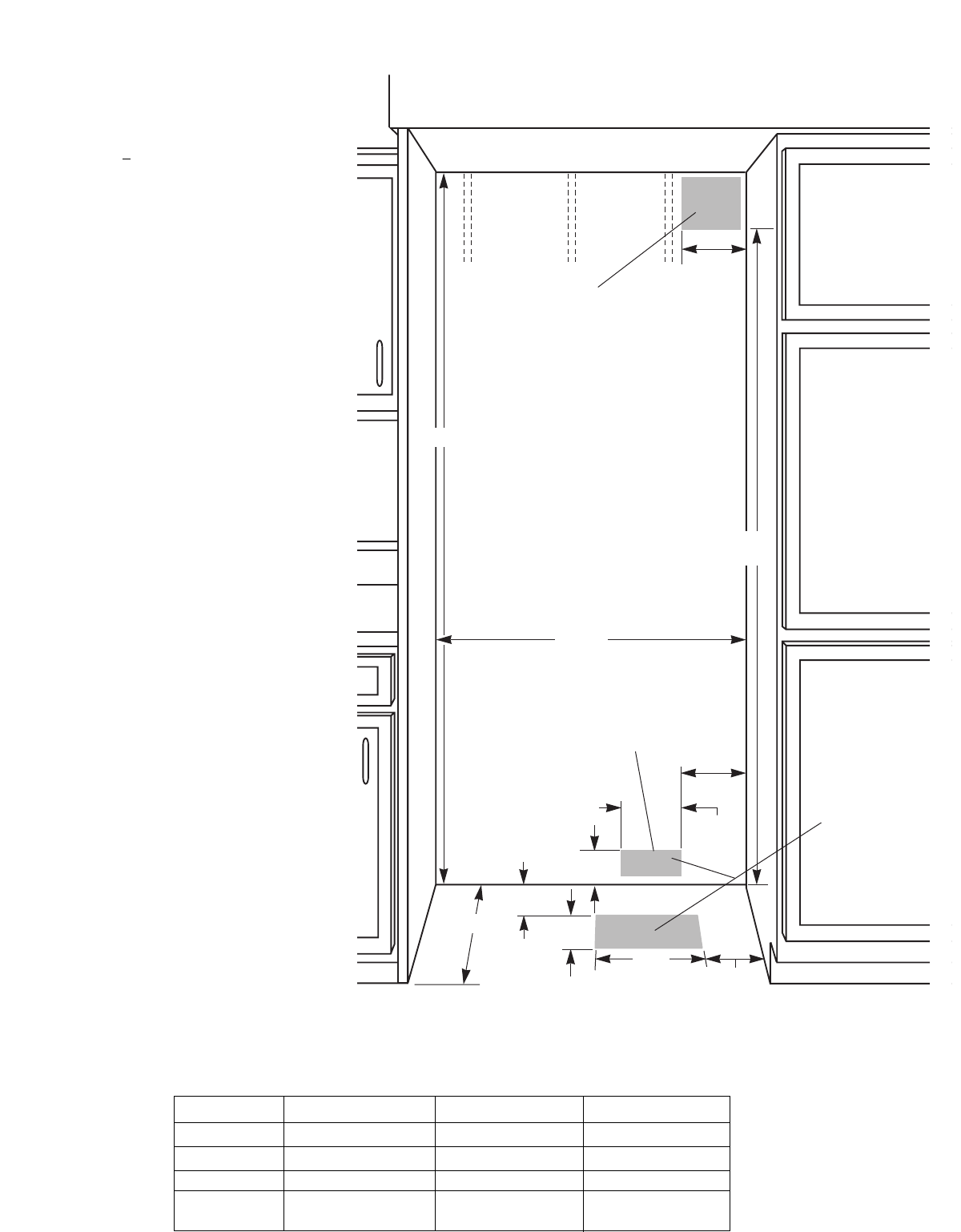

Dimensions de la cavité
196 cm
(77 po)
