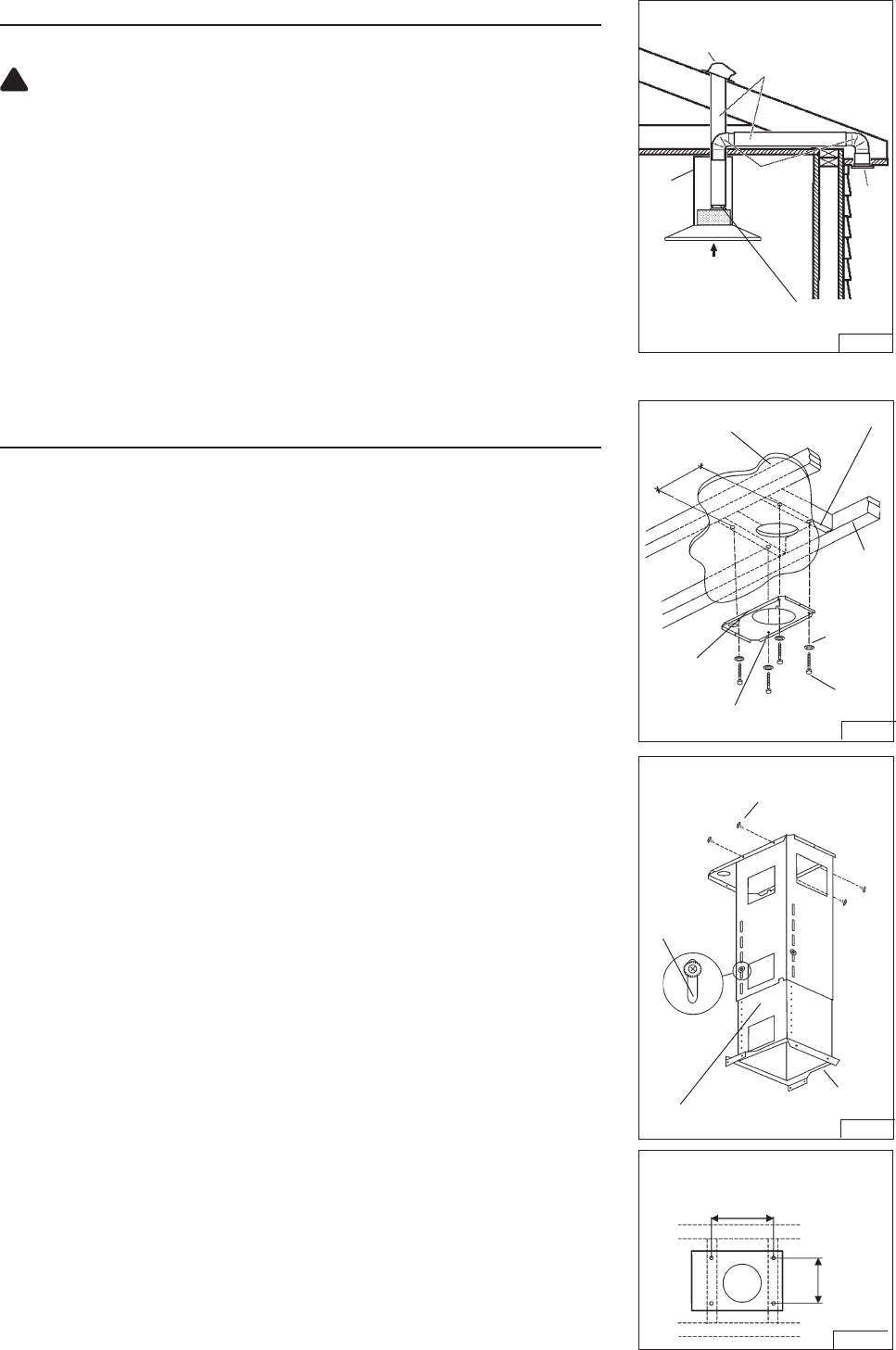

INSTALLATION DU SYSTEME D’EVACUATION
(HOTTES CARÉNÉES)
!
ATTENTION: Pour réduire les risques d’incendie, n’utilisez que des tuyaux
en métal.
1. Décidez où le tuyau rond doit être installé, entre votre hotte et l’extérieur.
2. Un tuyau droit et court permettra à votre hotte de fonctionner d’une façon plus
efficace.
3. Un tuyau long avec des coudes et des transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible. Pour de longues utilisations, il faut
un tuyau d’évacuation d’air ayant un diamètre plus large.
4. Installez un couvercle sur le toit ou au mur. Reliez un tuyau en métal rond au
couvercle et faites-le aller jusqu’à l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen d’un ruban pour tuyaux.
INSTALLATION DU SYSTEME DE SUPPORT
1. Installez, à l’emplacement de votre hotte, un cadre croisé de 2 x 4 entre les
solives du plafond en suivant les dimensions qui vous sont indiquées.
2. Perfectionnez la surface du plafond. Assurez-vous de bien marquer l’empla-
cement des solives et du cadre croisé au plafond.
3. Fixez l’etrier de la structure de support aux solives et au cadre croisé au moyen
des quatre vis (6x70mm) et quatre rondelles (D-6.4mm) qui vous sont fournies.
Assurez-vous que les vis soient bien centrées dans les solives et dans le cadre
croisé de sorte que le tout soit bien solide. Faites attention car le positionnement
de l’étrier détermine la position finale de l’appareil: le côté avec la fente B
correspond au côté opposé aux commandes. Fig. 5.
4. Fixez la structure de support à l’etrier au moyens des (4) vis d’assemblage
3.9x9.5mm. Fig. 6.
5. Réglez la hauteur totale de la structure de support. Désserrez et resserrez les
4 vis dans les fissures permettant de régler la hauteur selon ce qui est
nécessaire.
SURFACE DU
PLAFOND
VIS
D’ASSEMBLAGE
(6x70mm)
RONDELLES
(Ø6.4mm)
COUVERCLE DU
TOIT
CONDUIT
DÉCORATIF
DE 24”(61cm) À 30”
(76cm) AU-DESSUS
DU PLAN DE CUISSON
TUYAU ROND
HOTTE
TROU
D’ÉVA-
CUATION
COUDE
ROND
6” (15cm)
ADAPTATEUR
FIG. 4
DEVANT
CADRE CROISÉ
SOLIVES DU
PLAFOND
8
1
/16”
(205mm)
FENTE B
VUE DE HAUT DE LA STRUCTURE
DE SUPPORT
8
1
/16”
(205mm)
5
15
/16”
(151mm)
FISSURE POUR
RÉGLAGE EN
HAUTEUR
DEVANT
STRUCTURE
DE SUPPORT
FIG. 6
FIG. 7
VIS D’ASSEMBLAGE
(3.9x9.5mm)
FIG. 5
