INSTALLATION DE LA HOTTE
Fixez la hotte à la structure de support au moyen des (6) vis d’assemblage 3.9x9.5mm
et de (2) rondelles déntées.
CONNEXION DU SYSTEME D’EVACUATION
(CONFIGURATIONS CARÉNÉES)
1. Reliez le collier d’évacuation qui se trouve sur votre hotte au système d’évacuation
qui se trouve au-dessus au moyen d’un tuyau rond en métal de 6” (15cm).
2. Utilisez du ruban pour tuyauterie afin de rendre toutes les jonctions sures et étan-
ches.
3. Déposer la vis d’assemblage provisoire du conduit inférieur et poser le conduit
sur la hotte.
TUYAU ROND
EN METAL
DE 6” (15CM)
VIS
D’ASSEMBLAGE
PROVISOIRE

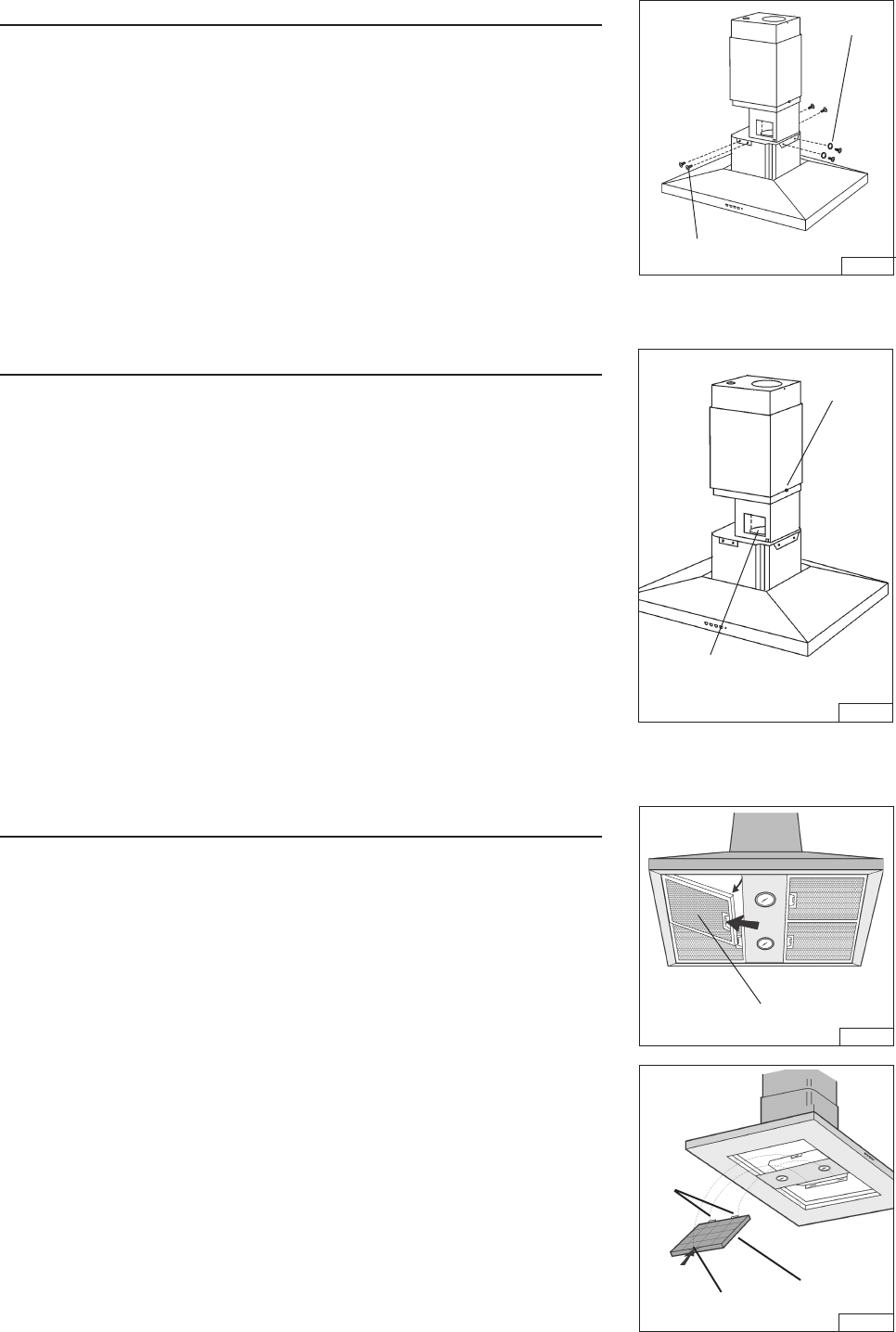

FIG.13
FIG.14
VIS D’ASSEMBLAGE
(3.9x9.5mm)
RONDELLES
DENTEES
INSTALLATION DES FILTRES
(CONFIGURATIONS CARÉNÉES ET NON CARÉNÉES)
1. Pour retirer le filtre à GRAISSE, attrapez la languette du taquet et abaissez-la afin
de dégager le filtre de la hotte.
2. Pour remettre le filtre à GRAISSE en place, alignez les languettes arrière du filtre
avec les fentes de la hotte. Abaissez la languette vers le bas, poussez le filtre pour
le remettre à sa place, puis relâchez. Vérifiez que le filtre est bien placé.
REMARQUE : Avant utilisation, retirez le film de protection du cadre du filtre.
(CONFIGURATIONS NON CARÉNÉES)
1. Pour retirer le filtre à CHARBON, appuyez sur le taquet frontal du filtre.
Abaissez le filtre pour dégager ses languettes arrière.
2. Pour remettre le filtre à CHARBON en place, alignez les languettes arrière du
filtre avec les fentes de la hotte. Poussez le filtre pour le remettre en place jusqu’à
ce que le taquet frontal s’emboîte complètement dans la fente. Vérifiez que le
filtre est bien placé.
3. Mettez le filtre à GRAISSE en place après avoir installé le filtre à charbon.
LANGUETTES
LOQUET DE
BLOCAGE
FILTRE A
CHARBON
FILTRES
ANTI-GRAISSE
FIG. 15
FIG. 16
