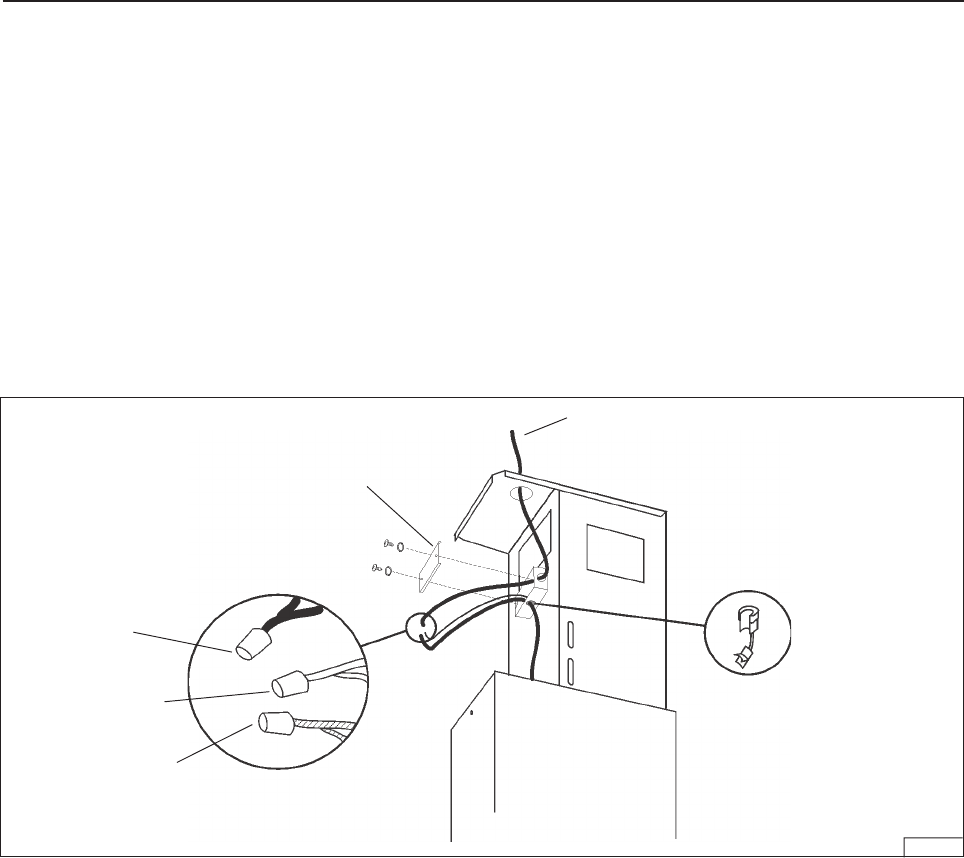

FIG. 17
LIGNE À 120 VOLTS - 60 HZ
SERRE CABLE
COUVERCLE DE LA BOÎTE DE
CONNEXION ELECTRIQUE
VERT-VERT
BLANC-BLANC
NOIR-NOIR
INSTALLATION ELECTRIQUE
Remarque : le câblage électrique doit être effectué par une personne qualifiée, et conformément aux codes et normes
en vigueur. La hotte doit être correctement reliée à la terre. Mettez l’alimentation électrique hors tension avant de
procéder au câblage.
1. Retirez les (2) vis du conduit superieur etpositionné-le en bas.
2. Faites glisser un câble d’alimentation de 6" jusqu’à l’ouverture supérieure de l’etrier de la structure de support (installée au
plafond) et dans la boîte de connexion electrique. Pour les hottes non-carénées, ne pas utilizer le trou supérieur de la boîte
de connexion electrique.
Fixez le câble à la boîte de connexion electrique au moyen d’un connecteur appropriée.
3. Faites glisser le câble d’alimentation de la hotte dans le trou inférieur de la boîte de connexion electrique (utiliser le serre-
cable qui se trouve dans le sachet accessoires).
4. Réalisez les connexions électriques. Reliez les deux câbles blancs, les deux câbles noirs et les deux câbles verts.
5. Insérez tous les câbles dans la boîte de connexion electrique. Installer le couvercle de la boîte de connexion electrique au
moyen de (2) vis 3.9x9.5mm et de (2) rondelles déntées en vérifiant qu’aucun câble ne dépasse et n’est coincé dans le
couvercle.
6. Regroupez les câbles d’alimentation dans le conduit.
7. Installer le conduit superieur.
