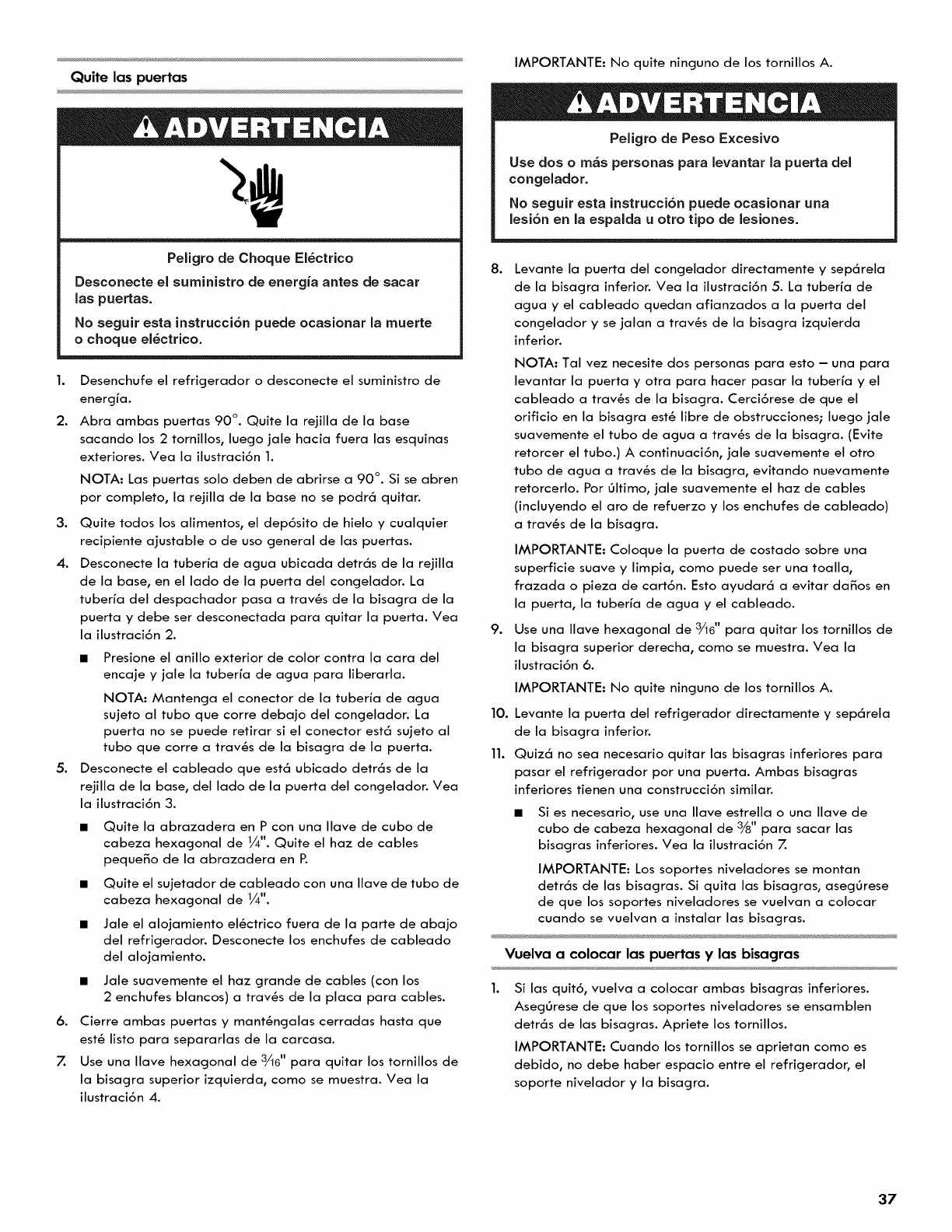

Quite las puertas
Peligro de Choque El_ctrico
Desconecte el suministro de energia antes de sacar
las puer_as.
No seguir esta instrucci6n puede ocasionar la muerte
o choque el_ctrico.
1,
2.
3,
4.
5o
6,
7.
Desenchufe el refrigerador o desconecte el suministro de
energ[a.
Abra ambas puertas 90 °. Quite la rejilla de la base
sacando los 2 tornillos, luego jale hacia fuera las esquinas
exteriores. Yea la ilustraci6n 1.
NOTA: Las puertas solo deben de abrirse a 90 °. Si se abren
por completo, la rejilla de la base no se podr6 quitar.
Quite todos los alimentos, el dep6sito de hielo y cualquier
recipiente ajustable o de uso general de las puertas.
Desconecte la tuberfa de agua ubicada detr6s de la rejilla
de la base, en el lado de la puerta del congelador. La
tuberfa del despachador pasa a trav6s de la bisagra de la
puerta y debe ser desconectada para quitar la puerta. Vea
la ilustraci6n 2.
• Presione el anillo exterior de color contra la cara del
encaje y jale la tuberfa de agua para liberarla.
NOTA: Mantenga el conector de la tuberfa de agua
sujeto al tubo que corre debajo del congelador. La
puerta no se puede retirar si el conector est6 sujeto al
tubo que corre a trav6s de la bisagra de la puerta.
Desconecte el cableado que est6 ubicado detr6s de la
rejilla de la base, del lado de la puerta del congelador. Vea
la ilustraci6n 3.
• Quite la abrazadera en Pcon una Ilave de cubo de
cabeza hexagonal de 1/4".Quite el haz de cables
peque_o de la abrazadera en P.
• Quite el sujetador de cableado con una Ilave de tubo de
cabeza hexagonal de 1/4".
• Jale el alojamiento el6ctrico fuera de la parte de abajo
del refrigerador. Desconecte los enchufes de cableado
del alojamiento.
• Jale suavemente el haz grande de cables (con los
2 enchufes blancos) a trav6s de la placa para cables.
Cierre ambas puertas y mant6ngalas cerradas hasta que
est6 listo para separarlas de la carcasa.
Use una Ilave hexagonal de 3,46"para quitar los tornillos de
la bisagra superior izquierda, como se muestra. Vea la
ilustraci6n 4.
IMPORTANTE: No quite ninguno de los tornillos A.
Peligro de Peso Excesivo
Use dos o m_s personas para levantar la puerta del
congelador.
No seguir esta instrucci6n puede ocasionar una
lesi6n en la espalda u otto tipo de lesiones.
8o
Levante la puerta del congelador directamente y sep6rela
de la bisagra inferior. Vea la ilustraci6n 5. La tuberfa de
agua y el cableado quedan afianzados a la puerta del
congelador y se jalan a trav6s de la bisagra izquierda
inferior.
NOTA: Tal vez necesite dos personas para esto - una para
levantar la puerta y otra para hacer pasar la tuberfa y el
cableado a trav6s de la bisagra. Cerci6rese de que el
orificio en la bisagra est6 libre de obstrucciones; luego jale
suavemente el tubo de agua a trav6s de la bisagra. (Evite
retorcer el tubo.) A continuaci6n, jale suavemente el otro
tubo de agua a trav6s de la bisagra, evitando nuevamente
retorcerlo. Por 61timo, jale suavemente el haz de cables
(incluyendo el aro de refuerzo y los enchufes de cableado)
a trav6s de la bisagra.
9°
IMPORTANTE: Coloque la puerta de costado sobre una
superficie suave y limpia, como puede ser una toalla,
frazada o pieza de cart6n. Esto ayudar6 a evitar da_os en
la puerta, la tuberfa de agua y el cableado.
Use una Ilave hexagonal de 3A6" para quitar los tornillos de
la bisagra superior derecha, como se muestra. Vea la
ilustraci6n 6.
IMPORTANTE: No quite ninguno de los tornillos A.
10. Levante la puerta del refrigerador directamente y sep6rela
de la bisagra inferior.
11. Quiz6 no sea necesario quitar las bisagras inferiores para
pasar el refrigerador por una puerta. Ambas bisagras
inferiores tienen una construcci6n similar.
• Si es necesario, use una Ilave estrella o una Ilave de
cubo de cabeza hexagonal de 3/8" para sacar las
bisagras inferiores. Vea la ilustraci6n 7.
IMPORTANTE: Los soportes niveladores se montan
detr6s de las bisagras. Si quita las bisagras, asegOrese
de que los soportes niveladores se vuelvan a colocar
cuando se vuelvan a instalar las bisagras.
Vuelva a colocar las puertas y las bisagras
Si las quit6, vuelva a colocar ambas bisagras inferiores.
AsegOrese de que los soportes niveladores se ensamblen
detr6s de las bisagras. Apriete los tornillos.
IMPORTANTE: Cuando los tornillos se aprietan como es
debido, no debe haber espacio entre el refrigerador, el
soporte nivelador y la bisagra.
37
