Raccordement à une canalisation d’eau :
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Fermer (OFF) le robinet principal d’arrivée d’eau. Ouvrir (ON)
le robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau FROIDE verticale de
¹⁄₂ po à 1¹⁄₄ po (12,7 mm à 3,18 cm) près du réfrigérateur.
REMARQUE : Un conduit horizontal fonctionnera, mais le
procédé suivant doit être suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, l’eau ne
risquera pas d’arroser la perceuse. Ceci empêche également
les sédiments qu’on trouve normalement dans l’eau de
s’accumuler dans le robinet d’arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion à gauche au bas à
l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter
une longueur de 7 pi (2,1 m) pour permettre le déplacement
du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre
de ¹⁄₄ po (6,35 mm) de diamètre. Veiller à ce que le tube soit
coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse électrique reliée à la terre, percer un
trou de ¹⁄₄ po dans le tuyau de canalisation d’eau froide
choisie.

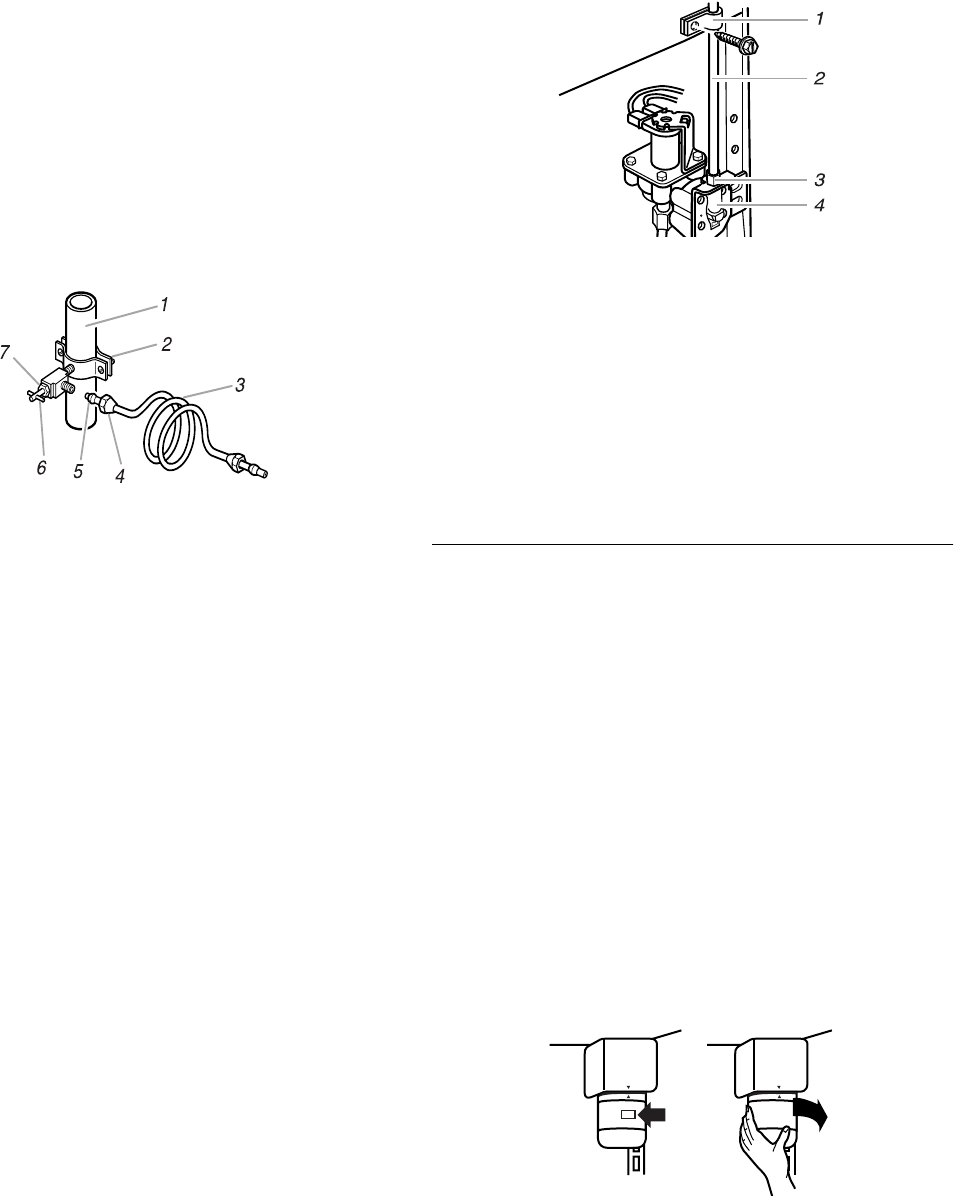

1. Canalisation d’eau froide
2. Bride de tuyau
3. Tube en cuivre
4. Écrou de compression
5. Bague de compression
6. Robinet d’arrêt
7. Écrou de serrage
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de prise en charge. Vérifier que le raccord du robinet est
bien engagé dans le trou de ¹⁄₄ po percé dans la canalisation
et que la rondelle d’étanchéité est placée sous la bride de
prise en charge. Serrer l’écrou de serrage sur la tige du
robinet. Serrer soigneusement et uniformément les vis fixant
la bride de prise en charge sur la tuyauterie afin que la
rondelle forme une jonction étanche. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre, particulièrement s’il s’agit d’un tube en cuivre
malléable (enroulé). On est maintenant prêt à connecter le
tube de raccordement en cuivre.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture
de sortie du robinet. Visser l’écrou du raccord de
compression sur le raccord de sortie avec une clé à molette.
Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou l’évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur :
1. Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement.
Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aidera à empêcher
les dommages au tube lorsque le réfrigérateur est poussé
contre le mur en arrière. Passer à l’étape 2.
2. Ouvrir le robinet d’arrêt. Inspecter pour rechercher les
fuites. Serrer tous les raccords (y compris les raccordements
de la valve d’entrée d’eau) ou les écrous qui coulent.
1. Bride du tube
2. Tube en cuivre
3. Écrou de compression
4. Entrée d’eau de la valve
3. La machine à glaçons est équipée d’un filtre à eau incorporé.
Si la qualité de l’eau distribuée localement nécessite un
nettoyage périodique, ou si l’eau qui alimente l’appareil
provient d’un puits, il serait utile d’installer un deuxième filtre
dans le tube de raccordement de ¹⁄₄ po (6,35 mm). On peut
obtenir un tel filtre à eau chez le marchand d’appareils
électroménagers le plus proche. Installer le filtre au niveau de
n’importe laquelle des connexions du tube de raccordement.
4. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Système intérieur de filtration d’eau
(sur certains modèles)
La cartouche du système de filtration d’eau se trouve dans le
coin droit supérieur du compartiment d’aliments frais du
réfrigérateur. La cartouche du filtre à eau intérieur devrait être
remplacée tous les 6 mois ou plus tôt si le débit d’eau à la
machine à glaçons ou au distributeur diminue de façon marquée.
(Voir plus loin à la section des caractéristiques de ce livret
“Remplacement de la cartouche de filtre à eau intérieur”.)
Installation de la cartouche de filtre à eau intérieur
REMARQUE : Ne pas utiliser avec de l’eau insalubre au point
de vue microbiologique ou de qualité inconnue sans une
désinfection adéquate avant ou après le système.
1. Déballer soigneusement la cartouche du filtre à eau intérieur.
Ôter le capuchon rouge de la cartouche.
2. Apposer l’autocollant approprié du mois sur la cartouche à
titre de rappel de remplacement du filtre dans les 6 mois.
Apposer ensuite l’autocollant “Rappel de remplacement du
filtre à eau” sur votre calendrier pour le remplacement du filtre
au bout de 6 mois.
