Instrucciones para la instalación
CÓMO UBICAR EL SOPORTE
DE PISO ANTI-VOLCADURAS (cont.)
2
Instalación preferida –
Madera
Instalación preferida –
Hormigón
Mínimo aceptable N°1 –
Soporte de placa de pared
Mínimo aceptable N°2 – Piso
de madera
Mínimo aceptable N°3 – Piso
de hormigón

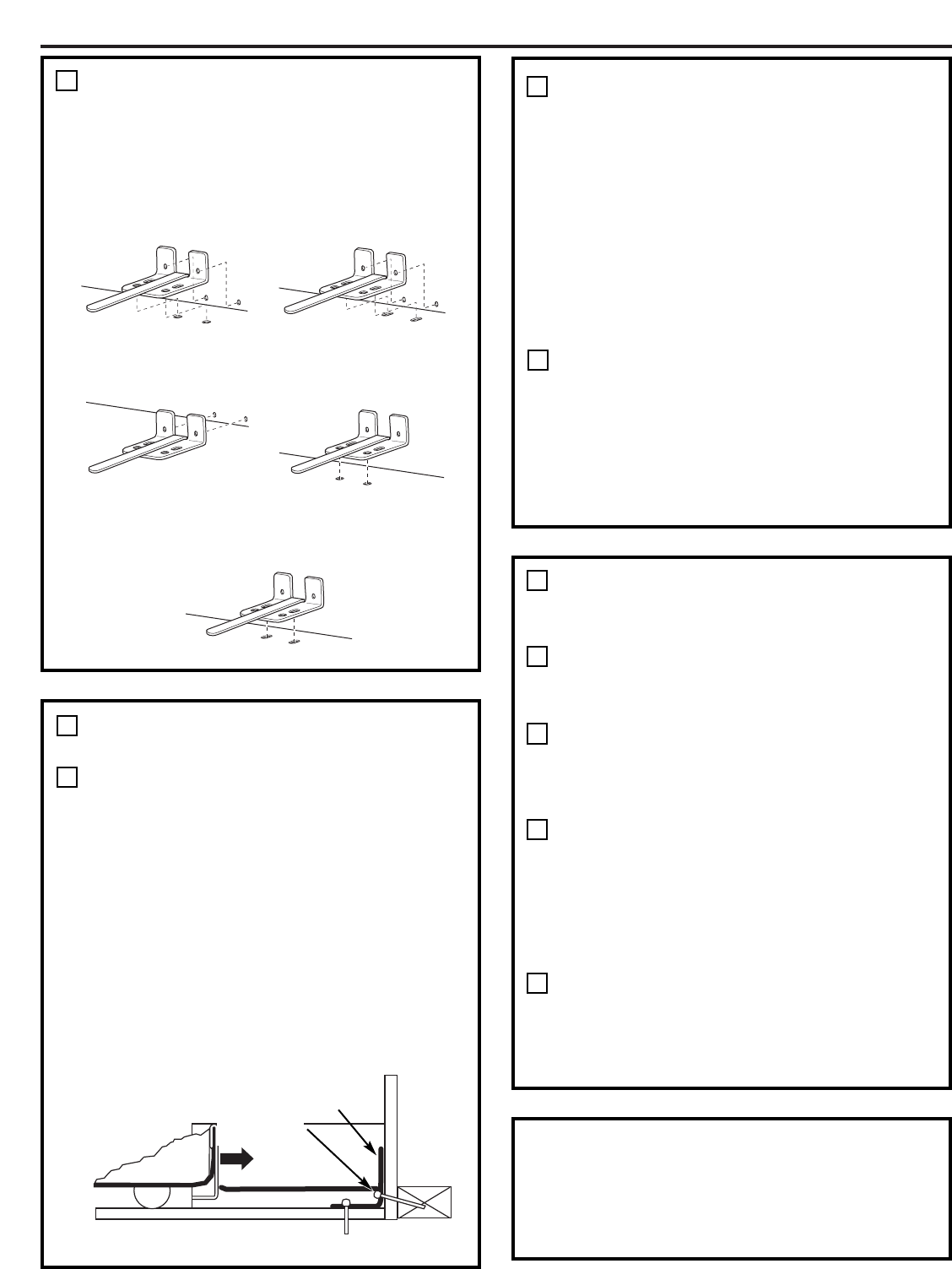

Figura 2 – Ubicaciones de tornillos
aceptables
Construcción de pared y piso de HORMIGÓN:
• Anclajes requeridos (no incluidos):
4 por cada perno de fijación de 1/4″ x 1 1/2″
4 por cada anclaje de manguito de 1/2″ de diámetro
externo
• Perfore los orificios del tamaño recomendado para
anclajes en hormigón en el centro de los orificios
marcados en el Paso 2.
• Instale los anclajes de manguito dentro de los
orificios perforados. Coloque el soporte de piso anti-
volcaduras como se señala en el Paso 2. Quite la
plantilla de ubicación del piso.
• Instale los pernos de fijación a través del soporte de
piso anti-volcaduras y ajuste de manera adecuada.
Construcción de pared de MADERA y piso de CERÁMICA:
• Para este caso especial, ubique los 2 orificios de pared
identificados en la Fig. 1. Perfore un orificio piloto de
1/8″ en ángulo (aprox. como puede verse en la Fig. 3)
en el centro de cada orificio.
• Instale el soporte de piso anti-volcaduras utilizando la
instalación mínima aceptable #1, como puede verse
en la Fig. 2.
C
B
INSTALACIÓN DE SOPORTE
ANTI-VOLCADURAS
Construcción de pared y piso de MADERA:
• Perfore la cantidad apropiada de orificios piloto de
1/8″ en el centro de cada orificio de soporte de piso
que se está usando (puede usarse un clavo o punzón
si no cuenta con una perforadora) Y quite la plantilla
de ubicación del piso.
• Instale el soporte de piso anti-volcaduras ajustando
bien los 2, o preferentemente 4, tornillos #10-16 de
cabeza hexagonal en su lugar, como puede verse en
la Figura 3.
3
A
CÓMO COLOCAR EL REFRIGERADOR
PARA ACCIONAR EL PISO ANTI-
VOLCADURAS Y LOS SOPORTES DE BASE
Antes de colocar el refrigerador en su lugar, conecte
el cable de energía en el tomacorriente y conecte la
línea de agua (si corresponde). Controle la presencia
de pérdidas.
Ubique el lado derecho del refrigerador y mueva hacia
atrás aproximadamente alineado con el lado derecho
de la apertura del gabinete, W. Esto debe posicionar el
soporte de piso anti-volcaduras para poder conectar
el soporte de base anti-volcaduras con el refrigerador.
Con cuidado, deslice el refrigerador dentro de la
apertura del gabinete hasta que se detenga por
completo. Verifique que el frente del refrigerador esté
alineado con la parte frontal del gabinete. Si no es así,
balancee suavemente el refrigerador de adelante a
atrás hasta que se enganche y usted note que el
refrigerador está completamente apoyado contra la
pared trasera.
OPCIONAL: Ajuste las configuraciones de altura de
la rueda trasera (y delantera) para enganchar por
completo los soportes anti-volcaduras traseros,
mientras también alinea el frente del refrigerador con
la parte frontal del gabinete.
4
A
C
B
D
NOTA:
Si separa el refrigerador de la pared por cualquier
razón, asegúrese de que el soporte de piso anti-
volcaduras esté enganchado cuando se vuelva
a colocar el refrigerador contra la pared.
Extremo trasero
derecho del
refrigerador
Piso
Soporte
de placa
de pared
Soporte
de piso
2 tornillos
deben
entran en
madera o
soporte de
metal
Pared
103
Figura 3 – Conexión a la
pared y piso
