Instructions d’installation
POSITIONNEMENT DU SUPPORT DE
SOL ANTI-BASCULEMENT (suite)
2
Installation préférée
Bois
Installation préférée
Ciment
Minimum acceptable #1
Montant de poutre
Minimum acceptable #2
Plancher en bois
Minimum acceptable #3
Sol en ciment

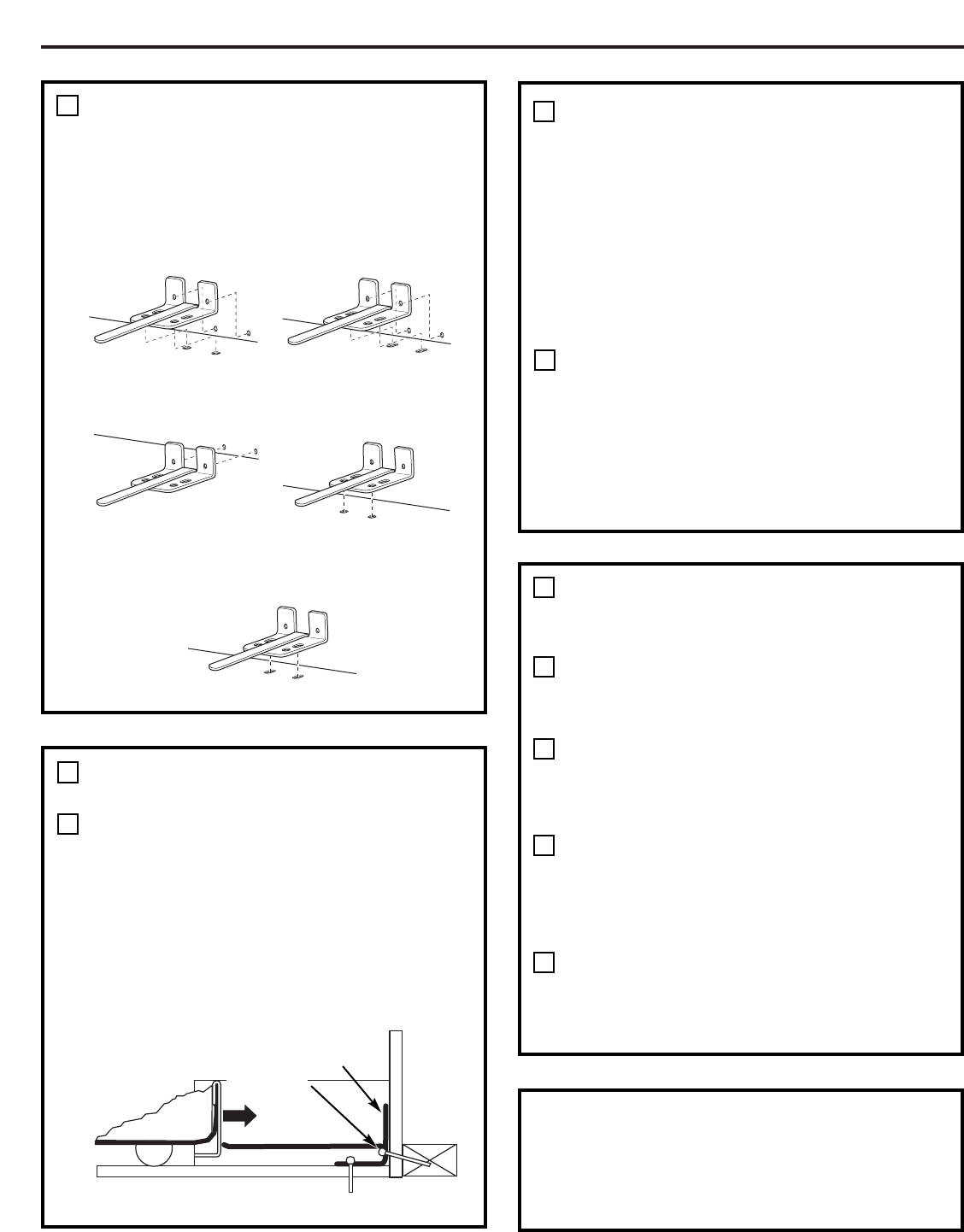

Figure 2 – Emplacement
acceptable des vis
Construction de mur et sol en CIMENT :
• Manchons d’ancrage requis (non fournis)
4 tire-fonds 1/4 po x 1 1/2 po
4 manchons d’ancrage DE 1/2 po
• Percez les trous de taille recommandée pour les manchons
d’ancrage dans le ciment au centre des trous marqués dans
l’étape 2.
• Placez les manchons d’ancrage dans les trous percés.
Placez le support de sol anti-basculement comme l’indique
l’étape 2. Enlevez le gabarit de positionnement du sol.
• Installez les tire-fonds en les faisant passer par le support
de sol anti-basculement et vissez bien.
Construction de murs en BOIS et sol en CARREAUX :
• Pour cette configuration spéciale, trouvez les deux trous au
mur indiqués à la figure 1. Percez diagonalement un trou de
guidage de 1/8 po (approximativement comme l’indique la
figure 3) au centre de chaque trou.
• Montez le support de sol anti-basculement en utilisant
l’installation minimum acceptable #1 comme l’indique
la figure 2
.
C
B
INSTALLATION DU SUPPORT
ANTI-BASCULEMENT
Construction de mur et plancher en bois
• Percez le nombre approprié de trous de guidage de 1/8 po
au centre de chaque trou du support de sol utilisé (vous
pouvez utiliser un clou ou un poinçon si vous n’avez pas de
perceuse ET enlevez le gabarit du sol).
• Montez le support de sol anti-basculement en vissant les
deux, ou de préférence 4, vis à tête hexagonale #10-16 et
en les serrant bien en place comme le montre la figure 3.
3
A
POSITIONNEMENT DU RÉFRIGÉRATEUR POUR
ENTRER DANS LES SUPPORTS DE SOL ET DE
BASE ANTI-BASCULEMENT
Avant de pousser le réfrigérateur dans l’ouverture, branchez
le cordon d’alimentation dans la prise murale et branchez la
conduite d’eau (si votre réfrigérateur est ainsi équipé). Vérifiez
qu’il n’y a pas de fuite.
Trouvez le côté droit du réfrigérateur et faites le reculer
approximativement en ligne avec le côté droit de l’ouverture
de l’armoire, W. Cela devrait mettre le support de sol anti-
basculement en position pour entrer dans le support de base
anti-basculement du réfrigérateur.
Faites reculer le réfrigérateur en le roulant doucement dans
l’ouverture de l’armoire jusqu’à ce qu’il s’arrête complètement.
Vérifiez que l’avant du réfrigérateur soit bien aligné à l’avant
de l’armoire. Autrement, balancez doucement le réfrigérateur
de l’avant à l’arrière jusqu’à ce qu’il bouge et que vous trouvez
qu’il est bien poussé contre le mur arrière.
EN OPTION : Réglez la hauteur des roulettes arrière
(et avant) de manière à faire entrer complètement les
supports anti-basculement, tout en alignant l’avant du
réfrigérateur à l’avant de l’armoire.
4
A
C
B
D
Figure 3 – Fixation au mur et sol
NOTE :
Si vous faites sortir le réfrigérateur en le tirant et l’écartez du
mur pour une raison quelconque, assurez-vous de bien faire
entrer le support de sol anti-basculement quand vous
repoussez le réfrigérateur contre le mur arrière.
Coin arrière droit
du réfrigérateur
Plancher
Poutre
du
mur
Support
de sol
2 vis doivent
entrer dans la
poutre de
bois ou de
métal
Mur
