Instructions d’installation
OUTILS DONT VOUS POUVEZ AVOIR BESOIN
(SUITE)
!
MESUREZ L’OUVERTURE DISPONIBLE
DANS L’ARMOIRE ET COMPAREZ
CETTE MESURE À LA LARGEUR DU
RÉFRIGÉRATEUR
Mesurez W, la largeur de l’ouverture de
l’armoire dans laquelle vous voulez mettre
votre réfrigérateur.
Assurez-vous de tenir compte de tout surplomb
du comptoir, de l’épaisseur de la plinthe et de
tout espace libre désiré. La largeur W doit être
supérieure à 91,4 cm (36 pouces). Vous devez
placer le réfrigérateur approximativement au
milieu de cette ouverture.
AVERTISSEMENT
Dans certaines conditions, ce réfrigérateurs peut
basculer vers l’avant.
Cela peut entraîner des blessures corporelles.
Installez le support anti-basculement emballé
avec votre réfrigérateur.
1
Épaisseur de la
plinthe ou
surplomb du
comptoir (la
mesure la plus
grande) plus
tout espace
libre désiré
Mur arrière
Devant
Côté droit du
réfrigérateur
POSITIONNEMENT DU SUPPORT DE
SOL ANTI-BASCULEMENT
Placez le gabarit de positionnement du support de sol
anti-basculement (compris à l’intérieur de la trousse
anti-basculement), sur le sol contre le mur arrière, à
l’intérieur de W, et en ligne avec l’emplacement désiré
du côté droit du réfrigérateur (voir Figure 1).
Placez le support de sol anti-basculement dans le
gabarit de positionnement avec ses trous au sol de
droite alignés aux trous au sol indiqués sur le gabarit, à
approximativement 18,4 cm (7
1
/
4
po) de l’extrémité du
gabarit ou du côté droit du réfrigérateur.
Tenez en position et utilisez le support de sol anti-
basculement comme gabarit pour marquer les trous
en vous basant sur votre configuration et la catégorie
de construction indiquée dans l’étape 3. Marquez
l’emplacement des trous avec un crayon, un clou ou
un poinçon.
NOTE :
•
Vous devez obligatoirement utiliser au moins 2 vis
pour monter le support de sol (une de chaque côté du
support de sol anti-basculement). Les deux doivent
entrer dans le mur ou dans le sol. La figure 2 indique
toutes les configurations de montage acceptables
pour ces vis. Trouvez les trous de vis sur le support de
sol anti-basculement.
2
A
B
C
W
2 trous dans mur
Côté droit du
réfrigérateur
Sol – ciment
(2 trous)
Sol – bois (2
trous)
18,4 cm
(7
1
⁄
4 po)
Gabarit de
positionnement
Support de sol à
installer
Trous à droite
Arrière à droite de
la paroi de
l’armoire
RÉFRIGÉRATEUR

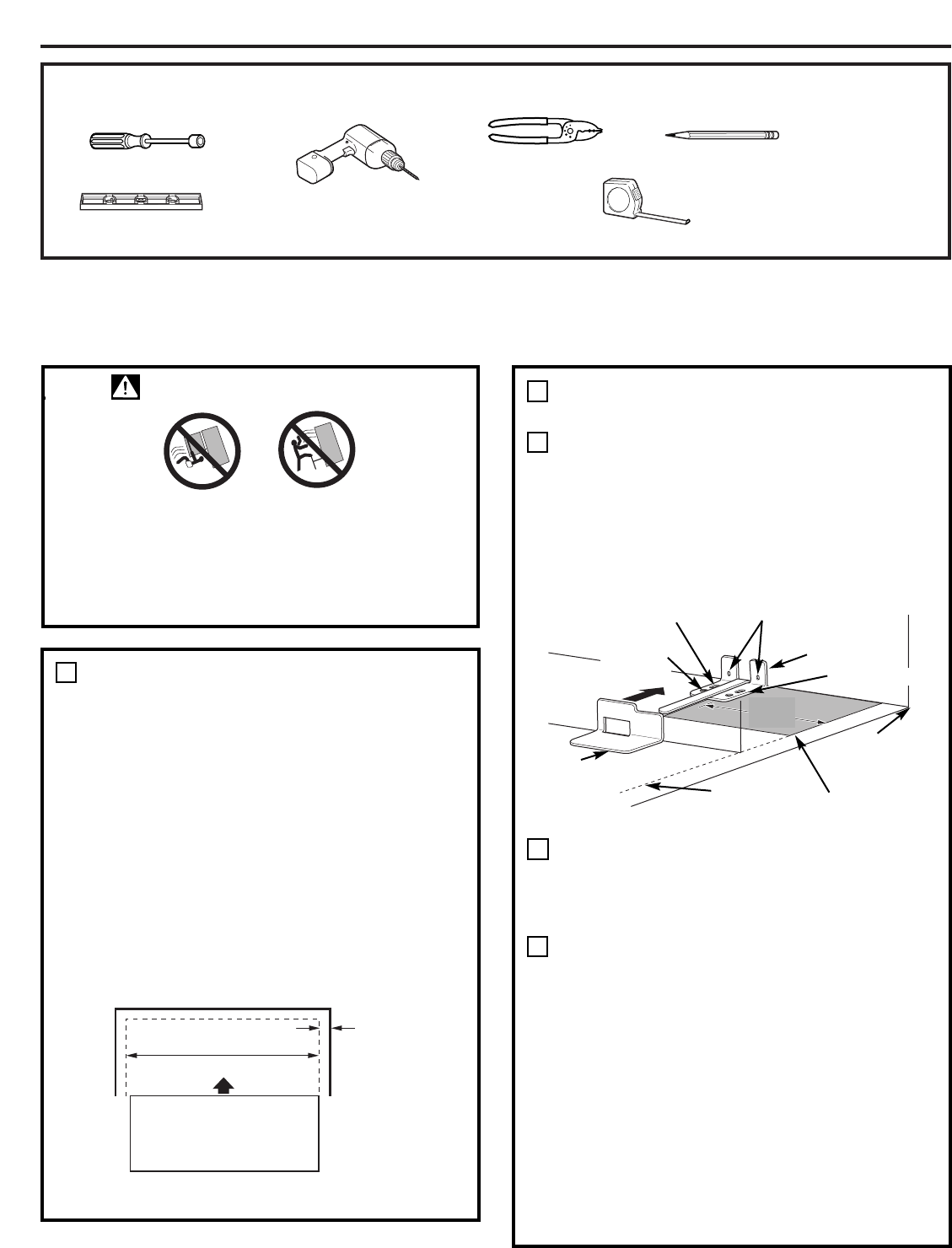

Figure 1 – Vue d’ensemble
de l’installation
62
INSTALLATION DU SUPPORT DE SOL DU MÉCANISME ANTI-
BASCULEMENT
(sur les modèles de 21 pi)
Crayon
Perceuse à main ou
électrique et mèche
de 1/8 po
Mètre
Tourne-écrou de 1/4 po
Cisaille
Niveau
Support
de base sur
le réfrigérateur
