• Einen festen und ebenen Aufstellungsort wählen.
• Das Gerät sollte keinen extremen oder widrigen
Wetterverhältnissen ausgesetzt sein.
• Vorzugsweise ein trockener und gut belüfteter Ort
mit einem Freiraum von 60 cm vor und hinter dem
Gerät, so daß es bei Bedarf leichter zu warten und
instandzuhalten ist.
• Normale Umgebungstemperatur für
Kondensatoren: -28°C bis +50°C. Temperaturen
außerhalb dieses Bereichs können die
Leistungsfähigkeit der Eismaschine
beeinträchtigen.
• Standardkühlmittelleitungen sollten maximal 20
Meter lang sein.
• Die absolut höchstzulässige Leitungslänge
beträgt 30 Meter, und diese erfordert zusätzliche
Kühlmittelmengen. Bitte ziehen Sie Ihre
zuständige Hoshizaki-Vertretung zu Rate. (Eine
Liste Vertretungen befindet sich in der
Bedienungsanleitung).
• Der Kondensator sollte nicht mehr als 10 Meter
über und nicht mehr als 3 Meter unter der
Eismaschine installiert werden, von Armatur zu
Armatur gemessen.
Hinweis: Eine Überschreitung der empfohlen
Richtlinien kann eine Leistungsbeeinträchtigung der
Eismaschine zur Folge haben.
Abb. 6Abb. 6
Abb. 6Abb. 6
Abb. 6
[c] INSTALLATION[c] INSTALLATION
[c] INSTALLATION[c] INSTALLATION
[c] INSTALLATION

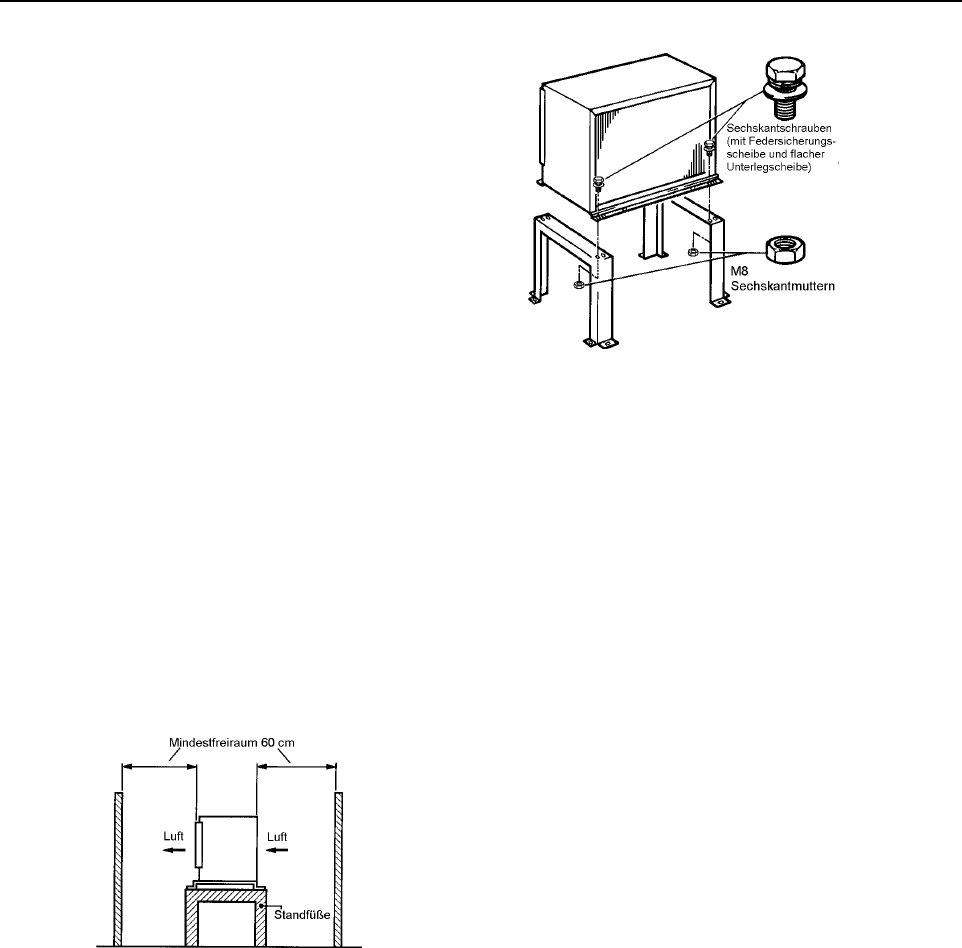

1) Die Füße mit acht Schrauben des Typs M8 x 16
mm am Kondensator befestigen.
Sechskantschrauben und M8-Muttern, wie in
der Abbildung dargestellt. Siehe Bild 7.
Anmerkung: Füße symmetrisch anordnen.
Abb. 7Abb. 7
Abb. 7Abb. 7
Abb. 7
2) Zur Sicherung des Kondensators auf der
Aufstellungsfläche sind acht Befestigungslöcher
vorgesehen (Bolzen nicht mitgeliefert).
3) Zwei Kupferrohre angemessener Länge
zwischen der Eismaschine und dem
Kondensator installieren. Vorgefüllte Rohre sind
mit Aeroquip-Kupplungen ausgerüstet. Bei der
Leitungsverlegung wo möglich Schleifen und
Spiralen vermeiden, damit sich kein Öl anstauen
kann und keine Quetschungen entstehen. Beide
Rohre grundsätzlich getrennt isolieren. Siehe
Bild 8.
HOSHIZAKI EUROPE liefert auf Wunsch einen „OS-
QUICK“-Werkzeugsatz zum Anschluß Leitungen ,
die von Dritten angefertigt wurden.
Wir empfehlen vorgefüllte Rohre vom Typ R-404A,
die auf Wunsch ebenfalls von HOSHIZAKI EUROPE
als Extrazubehör geliefert werden.
4) Von Dritten angefertigte Leitungen sind auf
Leckage zu prüfen und zu evakuieren, bevor sie
durch die Ladeöffnungen der Aeroquip-
Kupplungen an die Eismaschine und den
Kondensator angeschlossen und bei einem
Druck von 15-30 PSIG (1-2 Bar) mit R-404A-
Kühldampf beaufschlagt werden.
Merke: Im Werk gefertigte Rohre sind bereits gefüllt
und brauchen daher nicht evakuiert zu werden.
5) Die Schutzkappen der Kupplungen abnehmen.
Gewinde der Kupplungen und O-Ringe mit
sauberem Kälteöl eines mit R-404A kompatiblen
Typs schmieren.
6) Kupplungen wie unten angegeben bis zum
Anschlag und dann noch eine weitere
Vierteldrehung an Eismaschine und
Kondensator anschließen und sichern, so daß
ein guter Messing-Messing-Kontakt entsteht.
