11
CONDUIT
DECORATIF
SUPERIEUR
DEFLECTEUR
EVACUATION DE
L’AIR (modèle
recyclant l’air)
ETRIER DU
HAUT
CONDUIT
DECORATIF
INFERIEUR
JONCTION
DU TUYAU
COLLIER
D’EVACUATION
MESURE
TUYAU ROND
EN METAL DE 5”
(12,5cm)

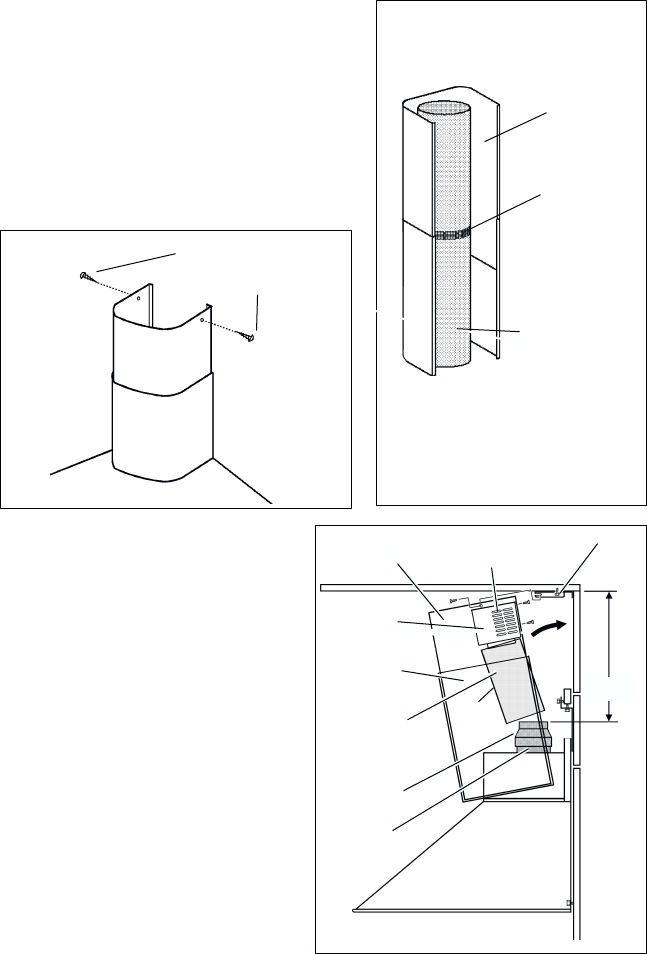

Modèle avec tuyau d’évacuation
1. Reliez le collier d’évacuation qui se trouve
sur votre hotte au système de conduction
qui se trouve au-dessus au moyen d’un
tuyau rond en métal de 6” (15cm).
2. Utilisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
étanches.
3. Introduire le conduit décoratif en le plaçant
sur la hotte.
4. Porter le conduit décoratif supérieur
jusqu’au plafond et le fixer avec 2 vis (C).
TUYAU ROND EN
METAL DE 6”
(15cm)
RUBAN POUR
TUYAUTERIE
CONDUIT
DÉCORATIF
Modèle recyclant l’air
1. Faites tourner le conduit décoratif
supérieur vers le bas de sorte que
l’évacuation de l’air soit vers le haut.
Faites glisser le conduit décoratif
supérieur dans le conduit
décoratif inférieur.
2. Reliez le déflecteur au conduit
décoratif supérieur au moyen de (4)
vis à tête plate (qui vous sont
fournies).
3. Installer le réducteur sur le collier
d’évacuation.
4. Mesurer la distance du haut du
réducteur au plafond. Couper une
longueur de tuyau rond en métal
de 5" (12,5cm) plus petit que cette
dimension.
5. Placer le jonction du tuyau au-
dessus du deflecteur. Pour une
adaptation parfaite, s’assurer que
le jonction du tuyau est orienté vers
l’avant.
6. Placer l’ensemble conduit/tuyau sur la hotte avec la partie supérieure inclinée
loin du mur. Tendre le tuyau pour engager le bas du tuyau dans le collier
d’évacuation sur la hotte. Incliner le tuyau vers le haut contre le mur. Le jonction
du tuyau peut être coupé en longueur si nécessaire.
7. Faire arriver le conduit décoratif supérieur jusqu’au plafond et le fixer à l’aide de
2 vis (C).
ATTACHEZ LE CONDUIT
DECORATIF A L’ÉTRIER
DE SUPPORT AU MOYEN
DES VIS (C)
REDUCTEUR
