17
PARTE SUPERIOR
DEL TUBO
RESPIRADERO
DE AIRE
REJILLAS DE
SALIDA DEL AIRE
(configuración sin
tubo)
SOPORTE
SUPERIOR
PARTE INFERIOR
DEL TUBO
JUNTURA
DEL TUBO
COLLAR DE
DESCARGA
DISTANCIA
TUBO DE METAL
DE 5” (12,5cm) DE
DIÁMETRO

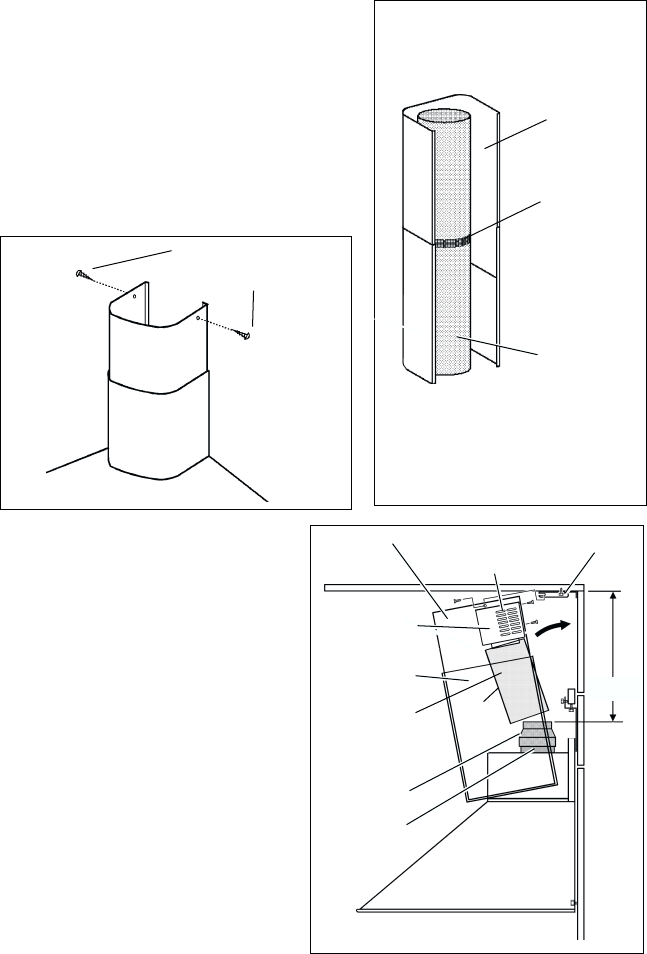

Configuración con tubo
1. Use un tubo de metal de 6” (15cm) de
diámetro para unir el collar de descarga
que se encuentra encima de la campana
al tubo de extracción situado arriba.
2. Use cinta para ajustar todas las junturas y
que quede hermético.
3. Introduzca el tubo decorativo conectándolo
en la campana.
4. Extienda la parte superior del tubo
decorativo hacia el techo y sujétela con 2
tornillos (C).
TUBO DE
METAL DE 6”
(15CM) DE
DIÁMETRO
CINTA
TUBO
DECORATIVO
Configuración sin tubo
1. Dé la vuelta a la parte superior
del tubo de manera que las
rejillas de salida del aire estén en
la parte superior. Haga deslizar la
parte superior del tubo hasta
alcanzar la parte inferior de éste.
2. Una el respiradero de aire con la
parte superior del tubo por medio
de cuatro tornillos con cabeza
plana (adjuntos).
3. Instale el reductor en el collar de
descarga.
4. Mida la distancia desde la parte
superior del reductor hasta el
techo. Corte a una distancia de 5"
(12,5 cm) alrededor del tubo de
metal 5" más corto que su medida.
5. Instale el tubo en el orificio. Para
una mejor instalación, asegurarse
de que la juntura del tubo se
encuentre en la parte frontal.
6. Instale el tubo en la campana con
la parte superior inclinada con respecto a la pared. Alargar el borde del tubo para
sujetarlo a la parte inferior del tubo mediante el collar de descarga en la campana.
Inclinar la parte superior del tubo decorativo contra la pared. La juntura del tubo
se puede cortar longitudinalmente si es necesario.
7. Extendienda la parte superior del tubo hacia el techo y sujétela con 2 tornillos
(C).
FIJE LA PARTE
SUPERIORE DEL TUBO
AL SOPORTE CON
TORNILLOS (C)
REDUCTOR
