9
CADRE POUR LE MUR
VIS
D’ASSEMBLAGE
DE SECURITE
TROU
RECTANGULAIRE
VIS
D’ASSEMBLAGE
DE SECURITE
de 36 3/4”(93,5cm) à 42 3/4”(109cm)
au-dessus du plan de cuisson

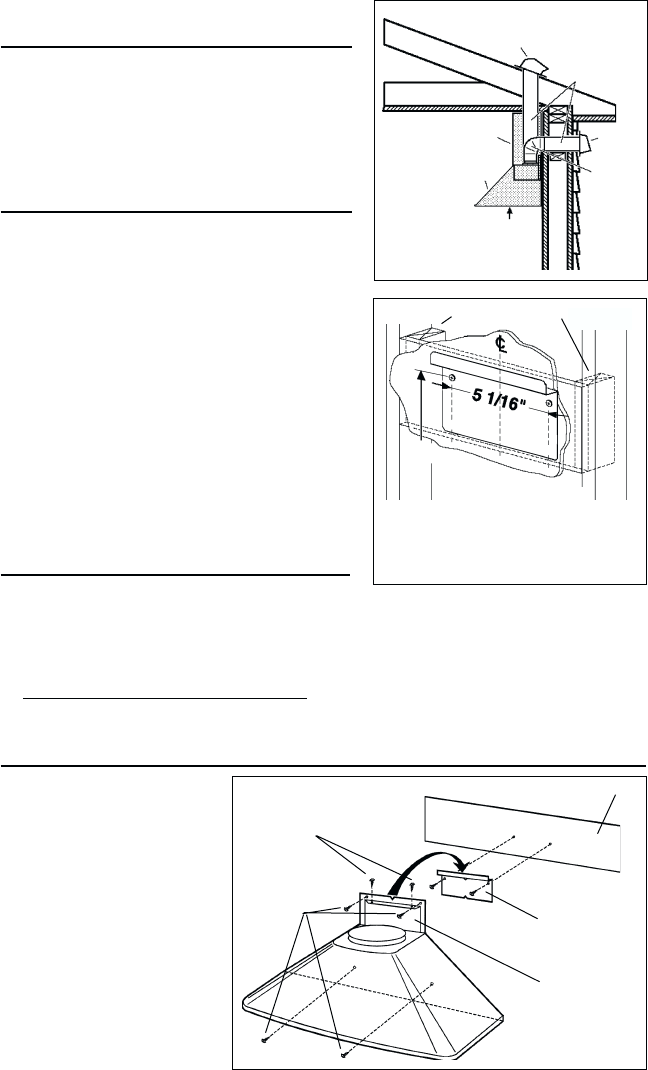

INSTALLATION DU PANNEAU
POSTERIEUR (OPTIONNEL)
Si vous avez choisi d’utiliser le panneau
postérieur, accrochez-le au mur. Fixez les étriers
d’assemblage au panneau mais n’assemblez
pas le cadre allant contre le mur qui est décrit
plus bas.
PLANCHE DE BOIS POUR L'ADAPTATION
ETRIERE
COUVERCLE DU
TOIT
TUYAU ROND
DE 6” (15cm)
CONDUIT
DÉCORATIF
HOTTE
COU-
VERCLE
DU MUR
COUDE
ROND
DE 6”
(15cm)
DE 24”(61cm) À 30” (76cm)
AU-DESSUS
DU PLAN DE CUISSON
(12.9 cm)
36-3/4"(93,5cm) = si la distance entre la hotte et
le plan de cuisson c’est de 24”(61cm).
42-3/4"(109cm) = si la distance entre la hotte et
le plan de cuisson c’est de 30” (76cm).
INSTALLATION DES ETRIERS
D’ASSEMBLAGE
1. Construisez un cadre en bois pour le mur
dont les vis-pivot ne dépassent pas. Assurez-vous:
a) que le cadre est centré au-dessus de l’emplacement de l’installation.
b) la hauteur du cadre permettra que les étriers d’assemblage soient fixés au
cadre en respectant les dimensions indiquées.
2.
Après avoir terminé la surface du mur, fixez les étriers d’assemblage au cadre en
respectant les dimensions qui sont indiquées.
INSTALLATION DE VOTRE HOTTE
1. Accrochez votre hotte à l’
étrierè par le trou
rectangulaire qui se
trouve derrière votre
hotte. Le trou est plus
grand que l’étriere afin
de vous permettre
d’ajuster le tout
horizontalement.
Le fond de votre hotte
devrait être à entre 24”
(61 cm) et 30” (76 cm) au-
dessus de la surface de
cuisson.
2. Les vis de réglage en
hauteur permettent de
INSTALLATION DU SYSTEME
D’EVACUATION
REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en métal.
1. Décidez où le tuyau rond doit être installé,
entre votre hotte et l’extérieur.
2. Un tuyau droit et court permettra à votre hotte
de fonctionner d’une façon plus efficace.
3. Un tuyau long avec des coudes et des
transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond de 6” (15cm)
au couvercle et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen
d’un ruban pour tuyaux.
