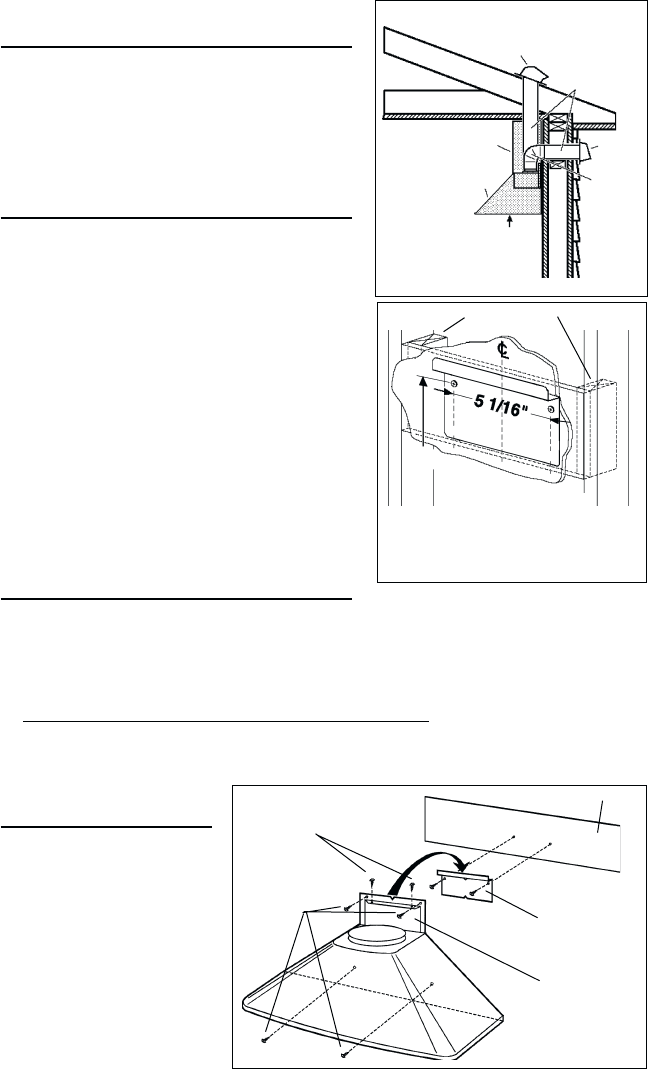

ESTRUCTURA DE MADERA EN LA PARED
TORNILLOS PARA
MONTAJE
ADICIONALES
AGUJERO
RECTANGULARE
TORNILLOS PARA
LA REGULACION
DE LA ALTURA
36-3/4"(93,5cm) = si la distancia entre la
campana y la zona de cocción es de 24”(61cm).
42-3/4"(109cm)= si la distancia entre la campana
y la zona de cocción es de 30” (76cm).
UBIERTA DEL
TEJADO
TUBO DE 6”
(15cm)
DE
DIÁMETRO
TUBO
DECORATIVO
CAMPANA
TAPA
PARED
MANGUITO
DE 6”
(15cm) DE
DIÁMETRO
24” (61cm) A 30” (76cm)
POR ENCIMA
DE LA ZONA DE
COCCIÓN
INSTALACION DEL
SALPICADERO (OPCIONAL)
Si se usa un modelo con salpicadero, sujete
primero éste a la pared. Asegure los tornillos de
montaje de la campana al salpicadero y
prescinda de la estructura de montaje en la
pared abajo descrita.
INSTALACION DE LOS
SOPORTES PARA EL
MONTAJE
1. Construya una estructura de madera en la pared que quedará nivelada con la parte
interior de los tacos en la pared. Asegúrese de que:
a) La estructura se encuentra centrada por encima de la instalación del tubo.
b) La altura de la estructura permite fijar los soportes para el montaje en esta estructura
siguiendo las dimensiones indicadas.
2. Una vez que la superficie de la pared esté acabada, sujete los soportes para el
montaje siguiendo las dimensiones indicadas.
INSTALACION DE
LA CAMPANA
1. Cuelgue la campana del
soporte por el agujero
rectangulare situado
detrás de la campana. El
agujero es más grande
que el soporte para
permitir el ajuste en
horizontal.
La parte inferior de la
campana debe estar a
una distancia de 24”
(61cm) ó 30” (76cm) por
encima de la zona de
ESTRUCTURA DE MADERA EN
LA PARED
SOPORTE DE
MONTAJE
De 36 3/4”(93,5cm) a 42 3/4”(109cm)
por encima de la zona de cocci
ón
(12.9 cm)
INSTALACION DEL TUBO DE
EXTRACCION
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte exterior.
2. Un recorrido de tubo corto y recto permitirá a
la campana funcionar de manera más eficaz.
3. Los recorridos largos de tubo, codos y manguitos
impiden el buen funcionamiento de la campana.
Use el menor número de ellos posible.
4. Instale una cubierta ó una tapa. Una el tubo
de metal de 6” (15cm) de diámetro a la
cubierta y retroceda hasta la posición de la
campana. Use une cinta para precintar las
juntas entre las partes del entubado.
