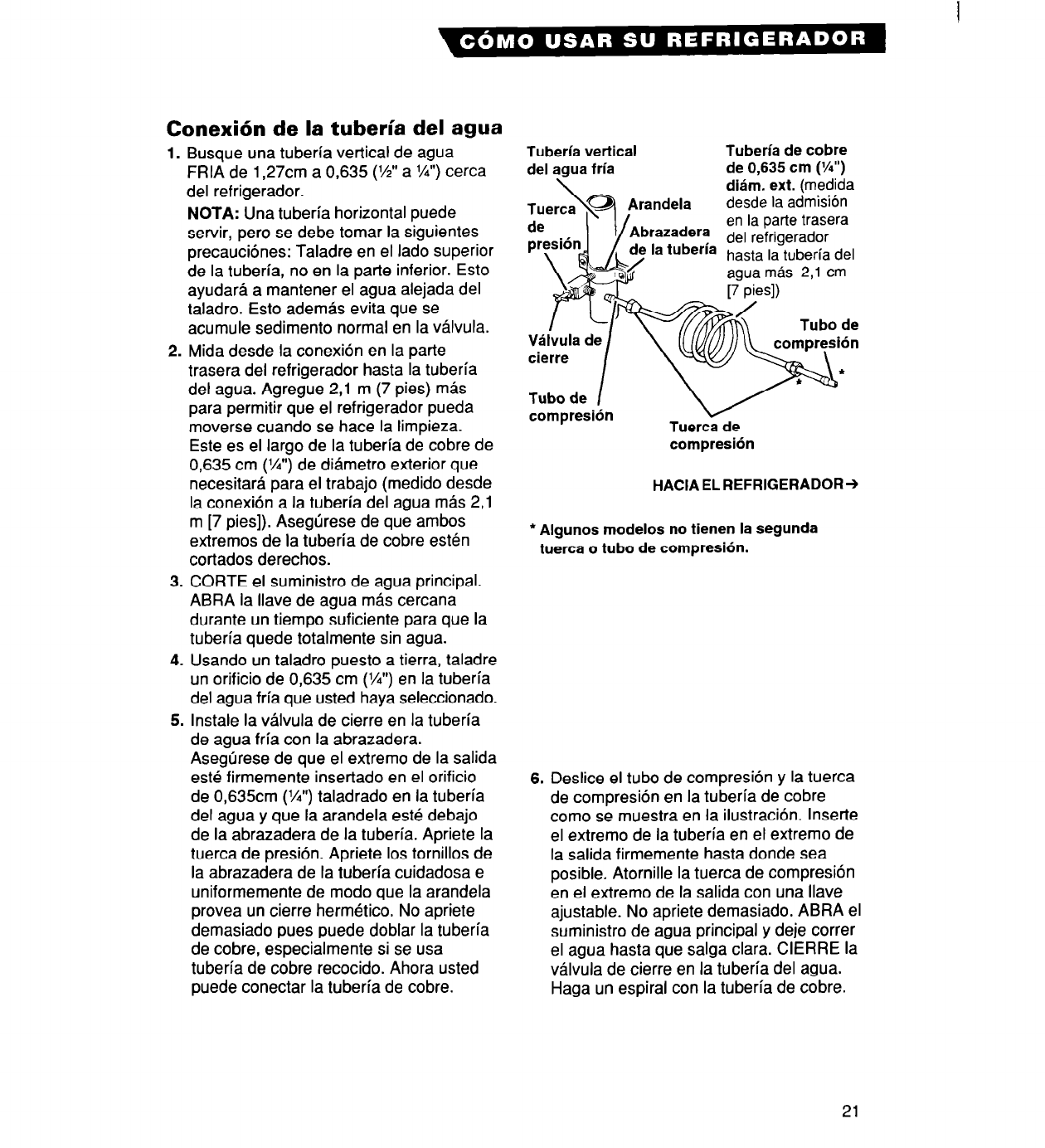

Conexih de la tuberia del agua
1. Busque una tuberia vertical de agua
FRIA de 1,27cm a 0,635 (W a W’) cerca
del refrigerador.
2.
NOTA: Una tuberia horizontal puede
servir, pero se debe tomar la siguientes
precauciones: Taladre en el lado superior
de la tuberia, no en la parte inferior. Esto
ayudara a mantener el agua alejada del
taladro. Esto ademas evita que se
acumule sediment0 normal en la valvula.
Mida desde la conexion en la parte
trasera del refrigerador hasta la tuberia
del agua. Agregue 2,l m (7 pies) mas
para permitir que el refrigerador pueda
moverse cuando se hate la limpieza.
Este es el largo de la tuberia de cobre de
0,635 cm (W) de diametro exterior que
necesitara para el trabajo (medido desde
la conexion a la tuberia del agua m&s 2,l
m [7 pies]). Asegurese de que ambos
extremes de la tuberia de cobre esten
cortados derechos.
3. CORTE el suministro de agua principal.
ABRA la llave de agua mas cercana
durante un tiempo suficiente para que la
tuberia quede totalmente sin agua.
4. Usando un taladro puesto a tierra, taladre
un orificio de 0,635 cm (W’) en la tuberia
del agua fria que usted haya seleccionado.
5. lnstale la valvula de cierre en la tuberia
de agua fria con la abrazadera.
Asegurese de que el extremo de la salida
este firmemente insertado en el orificio
de 0,635cm (W) taladrado en la tuberia
del agua y que la arandela este debajo
de la abrazadera de la tuberia. Apriete la
tuerca de presion. Apriete 10s tornillos de
la abrazadera de la tuberia cuidadosa e
uniformemente de modo que la arandela
provea un cierre hermetico. No apriete
demasiado pues puede doblar la tuberia
de cobre, especialmente si se usa
tuberia de cobre recocido. Ahora usted
puede conectar la tuberia de cobre.
Tuberia vertical
Tuberia de cobre
del agua fria
de 0,635 cm (‘/a”)
\
di5m. ext.
(medida
,.?“I mu ““I I ..U.WI.
i la pat-te trasera
Zbrazadera del refrigerador
je la Wberla hasta la tuberia del
/3i?=%L
agua m8s
2,l
cm
17
oiesl)
%$$$A< -’ Tubo de
Tubode /
compresih
Tuerca de
compresidn
HACIA EL REFRIGERADOR 4
* Algunos modelos no tienen la segunda
tuerca o tubo de compresih.
6. Deslice el tubo de compresion y la tuerca
de compresion en la tuberia de cobre
corn0 se muestra en la ilustracion. lnserte
el extremo de la tuberia en el extremo de
la salida firmemente hasta donde sea
posible. Atornille la tuerca de compresion
en el extremo de la salida con una llave
ajustable. No apriete demasiado. ABRA el
suministro de agua principal y deje correr
el agua hasta que salga Clara. CIERRE la
valvula de cierre en la tuberia del agua.
Haga un espiral con la tuberia de cobre.
